E8F2-B10C

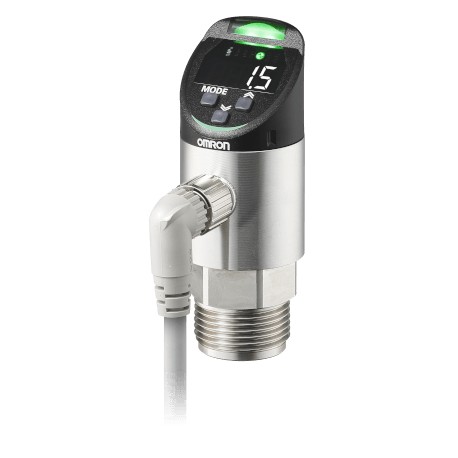

E8F2-B10C E8F20003H 127914 OMRON Display 2 NPN outputs. 0-1 MPa
$0.00USD
3392 kwenye hisa
Vipimo Muhimu
(Vipimo na maelezo ya kuagiza):Female for adapter G1/4
A (Vipimo na maelezo ya kuagiza):43.3
B (Vipimo na maelezo ya kuagiza):21.1
C (Vipimo na maelezo ya kuagiza):13
Taarifa za Msambazaji
OMRON
Bidhaa: 41472
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| (Vipimo na maelezo ya kuagiza) | Female for adapter G1/4 |
| A (Vipimo na maelezo ya kuagiza) | 43.3 |
| B (Vipimo na maelezo ya kuagiza) | 21.1 |
| C (Vipimo na maelezo ya kuagiza) | 13 |
| D (Vipimo na maelezo ya kuagiza) | 9.2 |
| E (Vipimo na maelezo ya kuagiza) | 34 |
| F (Vipimo na maelezo ya kuagiza) | 3.7 |
| G (Vipimo na maelezo ya kuagiza) | 17 |
| Mita 5 (Vipimo na maelezo ya kuagiza) | XS5W-D422-G81-F |
| NPN (Vipimo na maelezo ya kuagiza) | E8PC-010-E |
| Aina (Vipimo na maelezo ya kuagiza) | Appearance |
| Mfano (Vipimo na maelezo ya kuagiza) | E8PC-YA-A18 |
| Kioevu (Vipimo na maelezo ya kuagiza) | 0 to 10 MPa |
| Uzi (Vipimo na maelezo ya kuagiza) | G3/4×R1/8 |
| Uzito (Vipimo na maelezo ya kuagiza) | Approx.190 g |
| IO-Link (Vipimo na maelezo ya kuagiza) | IO-Link specification |
| Urefu (Vipimo na maelezo ya kuagiza) | 2,000 m or less |
| Umbo la L (Vipimo na maelezo ya kuagiza) | 2 m |
| Nyenzo (Vipimo na maelezo ya kuagiza) | Wetted part |
| Kiwango cha Baud (Vipimo na maelezo ya kuagiza) | E8PC-⬜⬜⬜D: COM2 (38.4kbps)E8PC-⬜⬜⬜T: COM3 (230.4Kbps) |
| PNP(COM3) (Vipimo na maelezo ya kuagiza) | E8PC-010T-E |
| Muonekano (Vipimo na maelezo ya kuagiza) | Type |
| Hysteresis (Vipimo na maelezo ya kuagiza) | Variable |
| 0 hadi 40 MPa (Vipimo na maelezo ya kuagiza) | PNP |
| Vifaa (Vipimo na maelezo ya kuagiza) | Throttle (Model E8PC-YSand E8PC-YS-N), one eachO-ring × 1 (Model E8PC-010: Model E8PC-YL-1, Model E8PC-100/400:Model E8PC-YL-2)Ferrite core × 1 (TDK's Model ZCAT1730-0730A)User's manual (Japanese, English, and Chinese), one eachCompliance sheetIndex list |
| Urefu wa data (Vipimo na maelezo ya kuagiza) | PD Size: 6 byteOD Size: 1 byte (M-sequence type: TYPE_2_V) |
| Hali ya dirisha (Vipimo na maelezo ya kuagiza) | Judge if the measured value iswithin the upper and lower limits. |
| Ugavi wa umeme (Vipimo na maelezo ya kuagiza) | Power supply voltage |
| Mpangilio wa kuchelewa (Vipimo na maelezo ya kuagiza) | 1 to 9999 ms(Select a function from invalid, ON delay, OFF delay, and one-shot.) |
| Safu ya kuonyesha (Vipimo na maelezo ya kuagiza) | –0.20 to 1.10 MPa |
| Aina ya shinikizo (Vipimo na maelezo ya kuagiza) | Gauge pressure |
| Shinikizo la kupasuka (Vipimo na maelezo ya kuagiza) | 8 MPa |
| Njia ya kuonyesha (Vipimo na maelezo ya kuagiza) | Numerical value indication: 4-digit 7-segment white LED with inverting functionStatus indicator: Normal operation (green), status indication (orange), and error (red) The content of status indication is selectable.Output indicator: OUT1 operation (orange), OUT2 operation (orange)Unit indication: E8PC-⬜⬜⬜⬜: MPa (white),E8PC-⬜⬜⬜⬜-E: MPa (white), bar (white), psi (white), °C (white)IO-Link indicator: Lighting when communications are in progress (green) |
| Ingizo la nje (Vipimo na maelezo ya kuagiza) | One-point teaching, zero point adjustment input (selectable, initial status: invalid)short-circuit current 1.5 mA or less, input time 20 ms or more |
| Kiowevu Kinacholingana (Vipimo na maelezo ya kuagiza) | Gas and fluid not corroding thematerial of the wetted part (such as water, glycol solution, andoil) |
| Njia ya muunganisho (Vipimo na maelezo ya kuagiza) | M12, 4-pole connector type |
| Kiwango cha uchafuzi (Vipimo na maelezo ya kuagiza) | 3 |
| COM3 (230.4 kbps) (Vipimo na maelezo ya kuagiza) | E8PC-400T-E |
| Umbo la L/umbo la L (Vipimo na maelezo ya kuagiza) | 2 m |
| Matumizi ya nguvu (Vipimo na maelezo ya kuagiza) | 1,200 mW or less(When power supply voltage is 30 V, current consumption must be 40 mA or less.When power supply voltage is 10 V, current consumption must be 120 mA or less.) |
| Mzunguko wa Ulinzi (Vipimo na maelezo ya kuagiza) | Power supply reverse connectionprotection, output short-circuit protection, and output reverseconnection protection |
| Kipenyo cha kuunganisha (Vipimo na maelezo ya kuagiza) | G3/4 male (Use the optional adapterto convert the diameter) Connection strength 20 N·m |
| Ubora wa onyesho (Vipimo na maelezo ya kuagiza) | 0.001 MPa |
| Athari (uvumilivu) (Vipimo na maelezo ya kuagiza) | 500 m/s2, three timesin X/Y/Z direction each |
| Mahali pa usakinishaji (Vipimo na maelezo ya kuagiza) | Indoor |
| Muda wa chini kabisa wa mzunguko (Vipimo na maelezo ya kuagiza) | E8PC-⬜⬜⬜D (COM2): 3.2 msE8PC-⬜⬜⬜T (COM3): 2.0 ms |
| Kipenyo cha nomino A (Vipimo na maelezo ya mpangilio) | Nominal diameter B |
| Muundo wa kinga (Vipimo na maelezo ya kuagiza) | IP67 |
| Upinzani wa Mazingira (Vipimo na maelezo ya kuagiza) | Ambient temperature range |
| Kiwango cha unyevunyevu wa mazingira (Vipimo na maelezo ya kuagiza) | –35 to 85%RH in operation andstorage, respectively (no condensation) |
| Zaidi ya sehemu iliyolowa maji (Vipimo na maelezo ya kuagiza) | Head: PPSU, display unit: PES,button: PBT, chassis: SUS304L |
| Towe ch3 (inayoweza kuchaguliwa) (Vipimo na maelezo ya kuagiza) | Control output |
| Tokeo ch4 (linaloweza kuchaguliwa) (Vipimo na maelezo ya kuagiza) | Control output |
| Soketi kwenye ncha moja ya kebo (Vipimo na maelezo ya kuagiza) | Straight |
| Uwezo wa kurudia halijoto (Vipimo na maelezo ya kuagiza) | ±1°C |
| Usahihi wa ufuatiliaji wa shinikizo (Vipimo na maelezo ya kuagiza) | ±1.0% of F.S. or less |
| Upinzani wa mshtuko (uharibifu) (Vipimo na maelezo ya kuagiza) | 10 to 2000 Hz, double amplitude1.5 mm, 2 hours in X/Y/Z direction each |
| Usahihi wa ufuatiliaji wa halijoto (Vipimo na maelezo ya kuagiza) | ±4°C |
| Upinzani wa mtetemo (uharibifu) (Vipimo na maelezo ya kuagiza) | 1000 VAC, 50/60 Hz, 1 min. betweencurrent-carrying parts and case |
| Uamuzi wa matokeo ya udhibiti (unaoweza kuchaguliwa) (Vipimo na maelezo ya kuagiza) | Standard mode |
| Soketi na ncha za kebo za plagi 2 Mchanganyiko wa aina ya Straighttype/L pia unapatikana. (Vipimo na maelezo ya kuagiza) | Straight/straight |
| Joto la maji linalotumika2 Ikiwa halijoto ya bomba inazidi 70°C, usiguse nyaya zozote na bomba. (Vipimo na maelezo ya kuagiza) | –20 to +100°C (no icing or condensation) |
| Towe la mkondo wa analogi 2Usiunganishe towe la mkondo wa analogi na kitengo kikuu cha IO-Link. Vinginevyo, kitengo kinaweza kushindwa. (Vipimo na maelezo ya kuagiza) | Pressure analog output / Temperature analog outputCurrent output 4 to 20 mA (maximum load resistance 350Ω or less)(Display value ± 2% of F.S.) |
| Muda wa mwitikio wa shinikizo 2. Muda wa mwitikio halisi wa juu una hitilafu ya ms 1 wakati muda wa mwitikio uliowekwa ni ms 3 hadi 10, ms 5 wakati ni ms 11 hadi 100, na +5% wakati ni ms 101 au zaidi. (Vipimo na maelezo ya kuagiza) | Control output: Select 3 to 6000ms Analog output: Set value + 2 ms (90% response) |
| Sifa za halijoto ya mazingira 2 Sifa za halijoto ya mazingira huwekwa kulingana na thamani inayopimwa kwa kutumia mafuta kama kutumia thamani ya shinikizo ya 50% ya shinikizo la juu lililokadiriwa. (Vipimo na maelezo ya kuagiza) | ±0.6% of F.S./10°C |
| Ufuatiliaji wa Shinikizo2 Usahihi wa shinikizo hufafanuliwa kulingana na thamani zinazopimwa katika mazingira ya kawaida ya halijoto (takriban 23°C) kwa kutumia maji kwenye halijoto ya kawaida (takriban 23°C). (Vipimo na maelezo ya kuagiza) | Rated pressure range |
| Kuhimili shinikizo2 Hata mabadiliko ya shinikizo la papo hapo kama vile nyundo ya maji lazima yawe ndani ya shinikizo la kuhimili. Ikiwa mabadiliko ya shinikizo la papo hapo yanatarajiwa, tumia kaba iliyojumuishwa kwenye kifurushi. (Vipimo na maelezo ya kuagiza) | 4 MPa |
| Urudiaji wa Shinikizo2Urudiaji wa Shinikizo ni hitilafu ya sehemu ya kugundua wakati shinikizo linatumika mara kwa mara katika mazingira ya kawaida ya halijoto (takriban 23°C) kwa kutumia maji kwenye halijoto ya kawaida (takriban 23°C) katika kiwango cha shinikizo kilichokadiriwa. (Vipimo na maelezo ya kuagiza) | ±0.3% of F.S. or less |
| Ufuatiliaji wa Halijoto2 Usahihi wa ufuatiliaji wa halijoto huwekwa kulingana na thamani inayopimwa kwa kutumia maji. Vipimo vya halijoto huathiriwa na halijoto zote mbili, kati na bomba. Vipengele vya kupimia halijoto vimewekwa kwenye uso wa nyuma wa kipengele cha piezoelectric (ndani ya bidhaa) na hutumika kupima halijoto. Inaweza kuchukua muda mrefu kwa thamani iliyopimwa kuwa thabiti kulingana na kasi ya upitishaji joto. (Vipimo na maelezo ya kuagiza) | Temperature monitoringrated range |
Maelezo ya Bidhaa
Display 2 NPN outputs. 0-1 MPa
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Please contact your OMRON sales representativeregarding the IO-Link setup file (IODD file).
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
