VAL-US-48/65/1+1V-FM

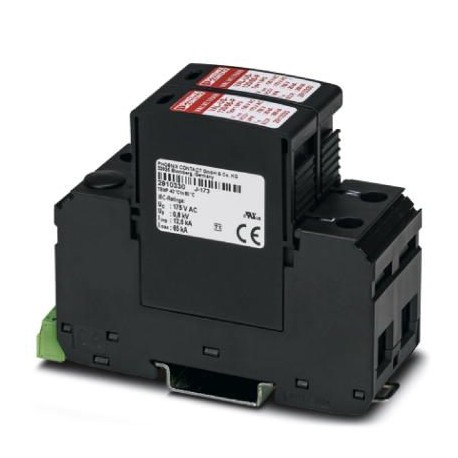

VAL-US-48/65/1+1V-FM 2910346 PHOENIX CONTACT Type 1/2 surge protection device
$0.00USD
3652 kwenye hisa
Vipimo Muhimu
GTIN:4055626444888
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2910346
(Jumla):≤ 0.25 kV (at 3 kA)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626444888 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2910346 |
| (Jumla) | ≤ 0.25 kV (at 3 kA) |
| Kitengo cha kufungasha | 1 pc |
| Nchi ya asili | US (United States) |
| (Data ya muunganisho) | (DC+) - G |
| Nambari ya ushuru maalum | 85363030 |
| (Hali ya mazingira) | PBT |
| (Mzunguko wa kinga) | 1 A DC (30 V DC) |
| (Data ya muunganisho wa UL) | EN 61643-11 2012 |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | jet black RAL 9005 |
| Muda wa majibu tA (Jumla) | ≤ 25 ns |
| Aina ya SPD (Data ya muunganisho) | 1 |
| Kina (Data Muhimu ya Biashara) | 65.5 mm |
| Upana (Data Muhimu ya Biashara) | 35.6 mm |
| Aina ya EN (Hali za mazingira) | T1 / T2 |
| Urefu (Data Muhimu ya Kibiashara) | 96.8 mm |
| Volti ya kawaida UN (Jumla) | 60 V DC ±10 % |
| Tabia ya TOV katika UT (Jumla) | 130 V DC (5 s / withstand mode) |
| (Kiashiria/mawimbi ya mbali) | 4.5 Nm (25 mm² ... 35 mm²) |
| IPE ya mkondo uliobaki (Jumla) | ≤ 0.6 mA |
| Mshtuko (uendeshaji) (Vipimo) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Mkondo wa mzigo uliokadiriwa IL (Jumla) | 80 A |
| Ure za volteji zilizobaki (Jumla) | ≤ 0.4 kV (at In) |
| Kiwango cha ulinzi (Vipimo) | IP20 (only when all terminal points are used) |
| Volti ya kawaida (Data ya muunganisho) | 48 V DC |
| Uzi wa skrubu (Mzunguko wa kinga) | M2 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Mtetemo (uendeshaji) (Vipimo) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Hali ya ulinzi (Data ya muunganisho) | (DC+) - (DC-) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 238.000 g |
| Nyenzo za makazi (Hali ya mazingira) | PA 6.6 |
| Mkondo wa uendeshaji (vipimo vya UL) | 1 A AC |
| Volti ya uendeshaji (vipimo vya UL) | 125 V AC |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 7 mm |
| Kukaza torque (vipimo vya UL) | 2 lbf-in. ... 4 lbf-in. |
| Njia ya muunganisho (Mzunguko wa Kinga) | Screw connection |
| Upau wa sauti mlalo (Data Muhimu ya Biashara) | 2 Div. |
| Mkondo wa uendeshaji (Mzunguko wa Kinga) | 5 mA AC ... 1.5 A AC |
| Volti ya uendeshaji (Mzunguko wa Kinga) | 5 V AC ... 250 V AC |
| Kukaza torque (Mzunguko wa Kinga) | 0.25 Nm |
| Volti ya juu inayoendelea UC (Jumla) | 100 V DC |
| Hali ya ulinzi (Hali ya mazingira) | (DC+) - (DC-) |
| Kitendaji cha kubadili (Mzunguko wa Kinga) | PDT contact |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Idadi ya nafasi (Hali ya mazingira) | 2 |
| Uzi wa skrubu (Kiashiria/mawimbi ya mbali) | M5 |
| Viwango/kanuni (data ya muunganisho wa UL) | IEC 61643-11 2011 |
| Mfumo wa usambazaji wa umeme (Data ya muunganisho) | DC |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 80 °C |
| Mfumo wa usambazaji wa umeme wa IEC (Hali ya mazingira) | DC |
| Uainishaji wa jaribio la IEC (Hali za mazingira) | I / II |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCCR (Jumla) | 5 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa tawi (Jumla) | 160 A (gG) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Urefu wa kukatwa (Kiashiria/mawimbi ya mbali) | 16 mm |
| Mbinu ya muunganisho (Kiashiria/uashiriaji wa mbali) | Screw connection |
| Mkondo wa kutokwa kwa nominella Ndani (Data ya muunganisho) | 20 kA |
| Kukaza torque (Kiashiria/mawimbi ya mbali) | 4.5 Nm (1,5 mm² ... 16 mm²) |
| Sehemu ya msalaba ya kondakta AWG (vipimo vya UL) | 30 ... 14 |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 28 ... 16 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (Jumla) | 12.5 kA |
| Kiwango cha Juu cha Mkondo wa Kuongezeka kwa Awamu (Data ya Muunganisho) | 65 kA |
| Kukaza torque (kiashiria cha UL/mawimbi ya mbali) | 30 lbf-in. |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Kiwango cha ulinzi wa volteji Juu(DC+) - (DC-) (Jumla) | ≤ 0.4 kV |
| Ujumbe wa hitilafu ya ulinzi wa mawimbi (Hali za mazingira) | Optical, remote indicator contact |
| Kiwango cha ulinzi wa volteji Juu (DC+/DC-) - PE (Jumla) | ≤ 0.4 kV |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Jumla ya mkondo wa kutokwa Jumla (10/350) µs (Jumla) | 12.5 kA |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa aina ya V (Jumla) | 80 A (gG) |
| Ukadiriaji wa mkondo wa mzunguko mfupi (SCCR) (Data ya muunganisho) | 5 kA (DC) |
| AWG ya sehemu mtambuka ya kondakta (Kiashiria/uashiriaji wa mbali) | 15 ... 2 |
| Ukadiriaji wa ulinzi wa volteji VPR (DC+) - G (Data ya muunganisho) | 400 V |
| Ukadiriaji wa ulinzi wa volteji VPR (DC-) - G (Data ya muunganisho) | 600 V |
| Sehemu ngumu ya kondakta (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 35 mm² |
| Sehemu ya msalaba ya kondakta AWG (kiashiria cha UL/mawimbi ya mbali) | 10 ... 2 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 25 mm² |
| Ukadiriaji wa ulinzi wa volteji VPR (DC+) - (DC-) (Data ya muunganisho) | 400 V |
Maelezo ya Bidhaa
2-channel surge protection device with remote indication contact, for 48 V DC, 2 wires plus ground.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
