VAL-US-277/80/3+0-FM

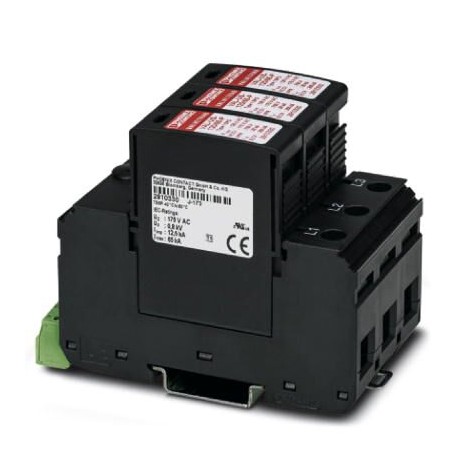

VAL-US-277/80/3+0-FM 1075896 PHOENIX CONTACT Surge protective device, three channel with remote indicator co..
$0.00USD
3124 kwenye hisa
Vipimo Muhimu
GTIN:4055626782256
Ufunguo wa kuagiza:1075896
(Jumla):530 V AC (120 min / safe failure mode)
(Michoro):
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626782256 |
| Ufunguo wa kuagiza | 1075896 |
| (Jumla) | 530 V AC (120 min / safe failure mode) |
| (Michoro) | |
| Ukurasa wa katalogi | Page 95 (C-4-2019) |
| Kitengo cha kufungasha | 1 pc |
| Kina (Michoro) | 77.5 mm |
| Upana (Michoro) | 53.4 mm |
| Nchi ya asili | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| ETIM 7.0 (eCl@ss) | EC000941 |
| Urefu (Michoro) | 98.7 mm |
| (Data ya muunganisho) | L-G |
| Nambari ya ushuru maalum | 85363030 |
| (Hali ya mazingira) | PBT |
| (Mzunguko wa kinga) | 1 A DC |
| (Data ya muunganisho wa UL) | EN 61643-11 2012 |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | jet black RAL 9005 |
| Aina ya SPD (Data ya muunganisho) | 1 |
| Horizontal pitch (Drawings) | 3 Div. |
| Aina ya EN (Hali za mazingira) | T2 |
| Volti ya kawaida UN (Jumla) | 240/415 V AC (TN-C) |
| Tabia ya TOV katika UT (Jumla) | 480 V AC (5 s / withstand mode) |
| eCl@ss 6.0 (Uainishaji) | 27130800 |
| eCl@ss 7.0 (Uainishaji) | 27130805 |
| eCl@ss 8.0 (Uainishaji) | 27130805 |
| eCl@ss 9.0 (Uainishaji) | 27130805 |
| (Kiashiria/mawimbi ya mbali) | 4.5 Nm (25 mm² ... 35 mm²) |
| Mchoro wa vipimo (Michoro) | |
| Volti ya nambari (Data ya muunganisho) | 277/480 V AC (3-phase Wye) |
| Frequency ya nominella fN (Jumla) | 50 Hz (60 Hz) |
| IPE ya mkondo uliobaki (Jumla) | ≤ 600 µA |
| Mshtuko (uendeshaji) (Vipimo) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Kiwango cha ulinzi (Vipimo) | IP20 (only when all terminal points are used) |
| Uzi wa skrubu (Mzunguko wa kinga) | M2 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Mtetemo (uendeshaji) (Vipimo) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Masafa ya kawaida (Data ya muunganisho) | 50/60 Hz |
| Hali ya ulinzi (Data ya muunganisho) | L-L |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 460.000 g |
| Nyenzo za makazi (Hali ya mazingira) | PA 6.6 |
| Mkondo wa uendeshaji (vipimo vya UL) | 1 A AC |
| Volti ya uendeshaji (vipimo vya UL) | 125 V AC |
| Ure za volteji zilizobaki (L-PE) (Jumla) | ≤ 2 kV (at In) |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 7 mm |
| Kukaza torque (vipimo vya UL) | 2 lbf-in. ... 4 lbf-in. |
| Kiwango cha ulinzi wa volteji Juu (Jumla) | ≤ 2 kV |
| Njia ya muunganisho (Mzunguko wa Kinga) | Plug-in/screw connection via COMBICON |
| Mkondo wa uendeshaji (Mzunguko wa Kinga) | 5 mA AC ... 1.5 A AC |
| Volti ya uendeshaji (Mzunguko wa Kinga) | 5 V AC ... 250 V AC |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Kukaza torque (Mzunguko wa Kinga) | 0.25 Nm |
| Hali ya ulinzi (Hali ya mazingira) | L-PEN |
| Kitendaji cha kubadili (Mzunguko wa Kinga) | PDT contact |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Idadi ya nafasi (Hali ya mazingira) | 3 |
| Uzi wa skrubu (Kiashiria/mawimbi ya mbali) | M5 |
| Viwango/kanuni (data ya muunganisho wa UL) | IEC 61643-11 2011 |
| Mfumo wa usambazaji wa umeme (Data ya muunganisho) | Wye |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 80 °C |
| Mfumo wa usambazaji wa umeme wa IEC (Hali ya mazingira) | TN-C |
| Uainishaji wa jaribio la IEC (Hali za mazingira) | II |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCCR (Jumla) | 25 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa tawi (Jumla) | 125 A (gG) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Urefu wa kukatwa (Kiashiria/mawimbi ya mbali) | 16 mm |
| Mbinu ya muunganisho (Kiashiria/uashiriaji wa mbali) | Fork-type cable lug |
| Mkondo wa kutokwa kwa nominella Ndani (Data ya muunganisho) | 20 kA |
| Kukaza torque (Kiashiria/mawimbi ya mbali) | 3 Nm (1.5 mm² ... 16 mm²) |
| Sehemu ya msalaba ya kondakta AWG (vipimo vya UL) | 30 ... 14 |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 28 ... 16 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (Jumla) | 40 kA |
| Kiwango cha Juu cha Mkondo wa Kuongezeka kwa Awamu (Data ya Muunganisho) | 80 kA |
| Kukaza torque (kiashiria cha UL/mawimbi ya mbali) | 30 lbf-in. |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs (Jumla) | 80 kA |
| Ujumbe wa hitilafu ya ulinzi wa mawimbi (Hali za mazingira) | Optical, remote indicator contact |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Ukadiriaji wa mkondo wa mzunguko mfupi (SCCR) (Data ya muunganisho) | 200 kA |
| Ukadiriaji wa ulinzi wa volteji VPR (LG) (Data ya muunganisho) | 1500 V |
| Ukadiriaji wa ulinzi wa volteji VPR (LL) (Data ya muunganisho) | 2500 V |
| AWG ya sehemu mtambuka ya kondakta (Kiashiria/uashiriaji wa mbali) | 15 ... 2 |
| Volti ya juu zaidi ya uendeshaji endelevu UC(L-PEN) (Jumla) | 358 V AC |
| Sehemu ngumu ya kondakta (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 35 mm² |
| Sehemu ya msalaba ya kondakta AWG (kiashiria cha UL/mawimbi ya mbali) | 10 ... 2 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 16 mm² |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (LG) (Data ya muunganisho) | 385 V AC |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (LL) (Data ya muunganisho) | 750 V AC |
Maelezo ya Bidhaa
3-channel surge protection device with remote indication contact, for 277/480 V AC, 4 wires.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Dimensional drawing
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
