VAL-MS 320 RW/1+1-FM/60

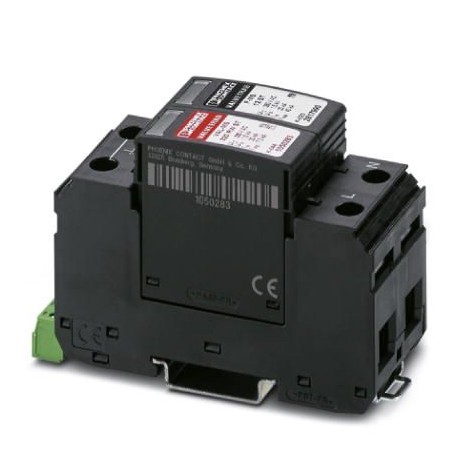

VAL-MS 320 RW/1+1-FM/60 1050286 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4626 kwenye hisa
Vipimo Muhimu
GTIN:4055626666129
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:1050286
(Jumla):440 V AC (120 min / safe failure mode)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626666129 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 1050286 |
| (Jumla) | 440 V AC (120 min / safe failure mode) |
| Kitengo cha kufungasha | 60 pc |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | EN 61643-11 2012 |
| Nambari ya ushuru maalum | 85363090 |
| (Hali ya mazingira) | PBT |
| (Mzunguko wa kinga) | 1 A DC |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Kiasi cha chini cha oda | 60 pc |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | jet black RAL 9005 |
| Kina (Data Muhimu ya Biashara) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Upana (Data Muhimu ya Biashara) | 35.6 mm |
| Aina ya EN (Hali za mazingira) | T2 |
| Urefu (Data Muhimu ya Kibiashara) | 96.8 mm |
| Volti ya kawaida UN (Jumla) | 240/415 V AC (TN-S) |
| (Kiashiria/mawimbi ya mbali) | 4.5 Nm (25 mm² ... 35 mm²) |
| Frequency ya nominella fN (Jumla) | 50 Hz (60 Hz) |
| IPE ya mkondo uliobaki (Jumla) | ≤ 5 µA |
| Mshtuko (uendeshaji) (Vipimo) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Mkondo wa mzigo uliokadiriwa IL (Jumla) | 80 A |
| Muda wa majibu tA(LN) (Jumla) | ≤ 25 ns |
| Muda wa kujibu tA(L-PE) (Jumla) | ≤ 100 ns |
| Muda wa kujibu tA(N-PE) (Jumla) | ≤ 100 ns |
| Kiwango cha ulinzi (Vipimo) | IP20 (only when all terminal points are used) |
| Uzi wa skrubu (Mzunguko wa kinga) | M2 |
| Tabia ya TOV katika UT(LN) (Jumla) | 415 V AC (5 s / withstand mode) |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Tabia ya TOV katika UT(N-PE) (Jumla) | 1200 V AC (200 ms / withstand mode) |
| Mtetemo (uendeshaji) (Vipimo) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Ure za volteji zilizobaki (LN) (Jumla) | ≤ 1.5 kV (at In) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 246.770 g |
| Nyenzo za makazi (Hali ya mazingira) | PA 6.6 |
| Ure za volteji zilizobaki (L-PE) (Jumla) | ≤ 1.8 kV (at In) |
| Ure za volteji zilizobaki (N-PE) (Jumla) | ≤ 0.4 kV (at In) |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 7 mm |
| Njia ya muunganisho (Mzunguko wa Kinga) | Plug-in/screw connection via COMBICON |
| Upau wa sauti mlalo (Data Muhimu ya Biashara) | 2 Div. |
| Mkondo wa uendeshaji (Mzunguko wa Kinga) | 5 mA AC ... 1.5 A AC |
| Volti ya uendeshaji (Mzunguko wa Kinga) | 5 V AC ... 250 V AC |
| Kompyuta ya matumizi ya nguvu ya kusubiri (Jumla) | ≤ 150 mVA |
| Kukaza torque (Mzunguko wa Kinga) | 0.25 Nm |
| Hali ya ulinzi (Hali ya mazingira) | L-N |
| Viwango/kanuni (Data ya muunganisho) | IEC 61643-11 2011 |
| Kitendaji cha kubadili (Mzunguko wa Kinga) | PDT contact |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Idadi ya nafasi (Hali ya mazingira) | 2 |
| Uzi wa skrubu (Kiashiria/mawimbi ya mbali) | M5 |
| Kiwango cha ulinzi wa volteji Juu (LN) (Jumla) | ≤ 1.5 kV |
| Kiwango cha ulinzi wa volteji Juu (L-PE) (Jumla) | ≤ 1.8 kV |
| Kiwango cha ulinzi wa volteji Juu (N-PE) (Jumla) | ≤ 1.5 kV |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 80 °C |
| Uainishaji wa jaribio la IEC (Hali za mazingira) | II |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCCR (Jumla) | 25 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa tawi (Jumla) | 125 A (gG) |
| Volti ya juu inayoendelea UC(N-PE) (Jumla) | 260 V AC |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Urefu wa kukatwa (Kiashiria/mawimbi ya mbali) | 16 mm |
| Mbinu ya muunganisho (Kiashiria/uashiriaji wa mbali) | Fork-type cable lug |
| Kukaza torque (Kiashiria/mawimbi ya mbali) | 3 Nm (1,5 mm² ... 16 mm²) |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 28 ... 16 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (Jumla) | 20 kA |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs (Jumla) | 40 kA |
| Fuata ukadiriaji wa sasa wa kukatizwa Ifi(N-PE) (Jumla) | 100 A |
| Ujumbe wa hitilafu ya ulinzi wa mawimbi (Hali za mazingira) | Optical, remote indicator contact |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa aina ya V (Jumla) | 80 A (gG) |
| Volti ya juu zaidi ya uendeshaji endelevu UC(LN) (Jumla) | 335 V AC |
| Volti ya juu zaidi ya uendeshaji inayoendelea UC(L-PE) (Jumla) | 335 V AC |
| AWG ya sehemu mtambuka ya kondakta (Kiashiria/uashiriaji wa mbali) | 15 ... 2 |
| Sehemu ngumu ya kondakta (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 35 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kiashiria/mawimbi ya mbali) | 1.5 mm² ... 16 mm² |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), chaji (Jumla) | 3.5 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), chaji (Jumla) | 1.25 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), chaji (Jumla) | 1.25 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), nishati maalum (Jumla) | 12.25 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), nishati maalum (Jumla) | 1.56 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), nishati maalum (Jumla) | 1.56 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), thamani ya kilele cha mkondo Iimp (Jumla) | 7 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), thamani ya kilele cha mkondo Iimp (Jumla) | 2.5 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), thamani ya kilele cha mkondo Iimp (Jumla) | 2.5 kA |
Maelezo ya Bidhaa
Plug-in surge arrester with increased lightning current shunt capability, for single-phase power supply networks with separate N and PE (3-conductor system: L1, N, PE), with remote indication contact.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
