VAL-MB-T1/T2 1500DC-PV/2+V-FM

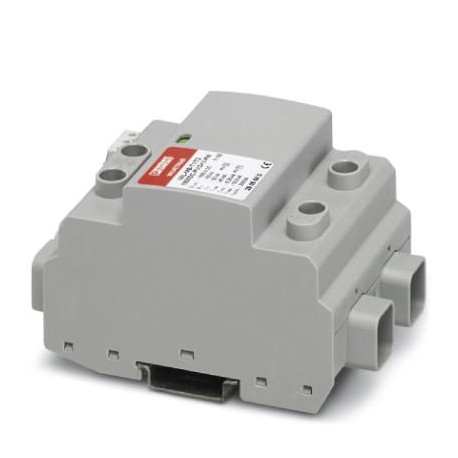

VAL-MB-T1/T2 1500DC-PV/2+V-FM 2905640 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00USD
3360 kwenye hisa
Vipimo Muhimu
GTIN:4046356984423
Ufunguo wa kuagiza:2905640
Ukurasa wa katalogi:Page 41 (C-4-2017)
Kitengo cha kufungasha:1 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356984423 |
| Ufunguo wa kuagiza | 2905640 |
| Ukurasa wa katalogi | Page 41 (C-4-2017) |
| Kitengo cha kufungasha | 1 pc |
| Dokezo (Jumla) | The product is also suitable for applications in PV systems with a max. short-circuit current ISCPV= 15 kA (according to EN 50539-11:2013). |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85354000 |
| (Hali ya mazingira) | (L-) - PE |
| Urefu (Vipimo) | ≤ 6000 m (amsl (above mean sea level)) |
| Aina (Hali za mazingira) | DIN rail module, one-piece |
| (Maelezo ya ziada) | ≤ 5.4 kV (at 40 kA) |
| Rangi (Hali ya mazingira) | traffic grey A RAL 7042 |
| Kina (Data Muhimu ya Biashara) | 65.5 mm (incl. DIN rail 7.5 mm) |
| Upana (Data Muhimu ya Biashara) | 71.2 mm |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Aina ya EN (Hali za mazingira) | T1 / T2 |
| Urefu (Data Muhimu ya Kibiashara) | 120 mm |
| Mshtuko (uendeshaji) (Vipimo) | 50g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Kiwango cha ulinzi (Vipimo) | IP20 (only when all terminal points are used) |
| Ufikiaji (Mazingira ya mazingira) | Accessible |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Mtetemo (uendeshaji) (Vipimo) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 493.940 g |
| Nyenzo za makazi (Hali ya mazingira) | PA 6.6 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Upau wa sauti mlalo (Data Muhimu ya Biashara) | 4 Div. |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Hali ya ulinzi (Hali ya mazingira) | (L+) - (L-) |
| Viwango/kanuni (Data ya muunganisho) | EN 50539-11 2013 |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Tabia ya kushindwa kwa SPD (Hali za mazingira) | OCM (Open-circuit mode) |
| Uzi wa skrubu (Kiashiria/mawimbi ya mbali) | M5 |
| (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 5 mA DC ... 1 A DC |
| Mahali pa usakinishaji (Hali ya mazingira) | Inside |
| Muda wa majibu tA (Maelezo ya ziada) | ≤ 25 ns |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 80 °C |
| Mfumo wa usambazaji wa umeme wa IEC (Hali ya mazingira) | DC |
| Uainishaji wa jaribio la IEC (Hali za mazingira) | PV I / II |
| Usanidi wa muunganisho (Hali za mazingira) | Y configuration |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Urefu wa kukatwa (Kiashiria/mawimbi ya mbali) | 16 mm |
| Mbinu ya muunganisho (Kiashiria/uashiriaji wa mbali) | Screw connection |
| IPE ya mkondo iliyobaki (Maelezo ya ziada) | ≤ 100 µA DC |
| Kukaza torque (Kiashiria/mawimbi ya mbali) | 3 Nm |
| IL ya mkondo wa mzigo iliyokadiriwa (Maelezo ya ziada) | 50 A |
| Ure za volteji zilizobaki (Maelezo ya ziada) | ≤ 4.5 kV (at In) |
| Ujumbe wa hitilafu ya ulinzi wa mawimbi (Hali za mazingira) | Optical, remote indicator contact |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Upinzani wa insulation Riso (Maelezo ya ziada) | > 5 GΩ (at 500 V DC) |
| Kiwango cha ulinzi wa volteji kimepanda (Maelezo ya ziada) | ≤ 4.5 kV |
| Uzi wa skrubu (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | M2 |
| Kompyuta ya matumizi ya nguvu ya kusubiri (Maelezo ya ziada) | ≤ 150 mVA |
| AWG ya sehemu mtambuka ya kondakta (Kiashiria/uashiriaji wa mbali) | 14 ... 2 |
| Urefu wa kukatwa (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 7 mm |
| Njia ya muunganisho (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | Screw connection |
| Mkondo wa uendeshaji unaoendelea wa ICPV (Maelezo ya ziada) | < 100 µA |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Mkondo wa uendeshaji (Mzunguko wa kinga upande wa volteji ya DC (DC)) | 5 mA AC ... 1.5 A AC |
| Volti ya uendeshaji (Upande wa voltage ya DC ya mzunguko wa kinga (DC)) | 5 V AC ... 250 V AC |
| Toka ya kukaza (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 0.25 Nm |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCPV (Maelezo ya ziada) | 2000 A |
| Kitendakazi cha kubadili (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | PDT contact |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kiashiria/mawimbi ya mbali) | 2.5 mm² ... 35 mm² |
| Mkondo wa kutokwa kwa nominella (8/20) µs (Maelezo ya ziada) | 20 kA |
| Kiwango cha juu cha mkondo wa kutokwa (8/20) µs (Maelezo ya ziada) | 40 kA |
| Jumla ya mkondo wa kutokwa Jumla (8/20) µs (Maelezo ya ziada) | 40 kA |
| Mahali pa usakinishaji wa kifaa cha kukata (Hali ya mazingira) | Internal |
| Volti ya juu zaidi ya uendeshaji inayoendelea UCPV (Maelezo ya ziada) | 1500 V DC |
| Jumla ya mkondo wa kutokwa Jumla (10/350) µs (Maelezo ya ziada) | 12.5 kA |
| Sehemu ya msalaba ya kondakta AWG (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 28 ... 16 |
| Sehemu ngumu ya kondakta (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 0.14 mm² ... 1.5 mm² |
| Mkondo wa kutokwa kwa msukumo (10/350) µs, chaji (Maelezo ya ziada) | 3.125 As |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa volteji ya DC ya mzunguko wa kinga (DC)) | 0.14 mm² ... 1.5 mm² |
| Mkondo wa kutokwa kwa msukumo (10/350) µs, thamani ya kilele ikipungua (Maelezo ya ziada) | 6.25 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs, nishati maalum (Maelezo ya ziada) | 9.77 kJ/Ω |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko bila sleeve ya plastiki, upeo. (Kiashiria/usambazaji wa mbali) | 10 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko bila sleeve ya plastiki, kiwango cha chini (Kiashiria/mawimbi ya mbali) | 2.5 mm² |
Maelezo ya Bidhaa
Overvoltage/lightning current protection device for isolated and grounded 2-pole photovoltaic 1500V DC direct current systems, for rail mounting, with remote indication contact, temperature-controlled
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
