VAL-CP-2S-175

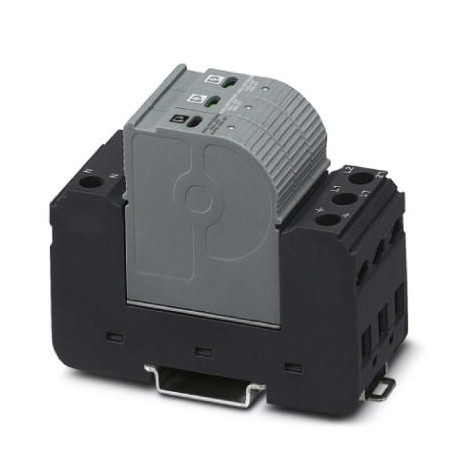

VAL-CP-2S-175 2859495 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3027 kwenye hisa
Vipimo Muhimu
GTIN:4046356045490
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2859495
(Jumla):63 A (gG / TWIN ferrule 2x 10mm²)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356045490 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2859495 |
| (Jumla) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| Ukurasa wa katalogi | Page 41 (C-6-2013) |
| Kitengo cha kufungasha | 1 pc |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | N-G |
| (Vipimo vya UL) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nambari ya ushuru maalum | 85369010 |
| (Hali ya mazingira) | black |
| (Mzunguko wa kinga) | 1 A DC (30 V DC) |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | gray/blue |
| Aina ya SPD (Data ya muunganisho) | 4CA |
| Kina (Data Muhimu ya Biashara) | 71.5 mm |
| Upana (Data Muhimu ya Biashara) | 37.25 mm |
| Aina ya EN (Hali za mazingira) | T2 |
| Urefu (Data Muhimu ya Kibiashara) | 98 mm |
| Volti ya kawaida UN (Jumla) | 120/208 V AC (TN-S) |
| RoHS ya China (vipimo vya UL) | Environmentally Friendly Use Period = 50 |
| Volti ya nambari (Data ya muunganisho) | 120/208 V AC |
| Frequency ya nominella fN (Jumla) | 50 Hz (60 Hz) |
| IPE ya mkondo uliobaki (Jumla) | ≤ 1 µA |
| Mshtuko (uendeshaji) (Vipimo) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Mkondo wa mzigo uliokadiriwa IL (Jumla) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Muda wa majibu tA(LN) (Jumla) | ≤ 25 ns |
| Muda wa kujibu tA(N-PE) (Jumla) | ≤ 100 ns |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Uzi wa skrubu (Mzunguko wa kinga) | M2 |
| Tabia ya TOV katika UT(LN) (Jumla) | 240 V AC (5 s / withstand mode) |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Tabia ya TOV katika UT(N-PE) (Jumla) | 1200 V AC (200 ms / withstand mode) |
| Mtetemo (uendeshaji) (Vipimo) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Masafa ya kawaida (Data ya muunganisho) | 50/60 Hz |
| Hali ya ulinzi (Data ya muunganisho) | L-L |
| Ure za volteji zilizobaki (LN) (Jumla) | ≤ 0.85 kV (at In) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 298.600 g |
| Nyenzo za makazi (Hali ya mazingira) | PBT-FR |
| Ure za volteji zilizobaki (N-PE) (Jumla) | ≤ 0.4 kV (at In) |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 7 mm |
| Njia ya muunganisho (Mzunguko wa Kinga) | Pluggable screw connection |
| Upau wa sauti mlalo (Data Muhimu ya Biashara) | 2 Div. |
| Mkondo wa uendeshaji (Mzunguko wa Kinga) | 5 mA AC ... 1 A AC |
| Volti ya uendeshaji (Mzunguko wa Kinga) | 5 V AC ... 250 V AC |
| Kukaza torque (Mzunguko wa Kinga) | 0.25 Nm |
| Hali ya ulinzi (Hali ya mazingira) | L-N |
| Kitendaji cha kubadili (Mzunguko wa Kinga) | PDT contact |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Idadi ya nafasi (Hali ya mazingira) | 3 |
| Uzi wa skrubu (Kiashiria/mawimbi ya mbali) | M5 |
| Kiwango cha ulinzi wa volteji Juu (LN) (Jumla) | ≤ 0.85 kV |
| Mfumo wa usambazaji wa umeme (Data ya muunganisho) | Wye |
| Kiwango cha ulinzi wa volteji Juu (L-PE) (Jumla) | ≤ 1.3 kV |
| Kiwango cha ulinzi wa volteji Juu (N-PE) (Jumla) | ≤ 0.95 kV |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 80 °C |
| Mfumo wa usambazaji wa umeme wa IEC (Hali ya mazingira) | TN-S |
| Uainishaji wa jaribio la IEC (Hali za mazingira) | II |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCCR (Jumla) | 25 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa tawi (Jumla) | 315 A (gG) |
| Volti ya juu inayoendelea UC(N-PE) (Jumla) | 150 V AC |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Urefu wa kukatwa (Kiashiria/mawimbi ya mbali) | 16 mm |
| Mbinu ya muunganisho (Kiashiria/uashiriaji wa mbali) | Screw connection |
| Kukaza torque (Kiashiria/mawimbi ya mbali) | 4.5 Nm |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 28 ... 16 |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Fuata ukadiriaji wa sasa wa kukatizwa Ifi(N-PE) (Jumla) | 100 A (150 V AC) |
| Mkondo wa kutokwa kwa nominella Ndani (LG) (Data ya muunganisho) | 20 kA |
| Mkondo wa kutokwa kwa nominella Katika (LL) (Data ya muunganisho) | 20 kA |
| Mkondo wa kutokwa kwa nominella Ndani (LN) (Data ya muunganisho) | 20 kA |
| Mkondo wa kutokwa kwa nominella Katika (NG) (Data ya muunganisho) | 20 kA |
| Ujumbe wa hitilafu ya ulinzi wa mawimbi (Hali za mazingira) | Optical, remote indicator contact |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.14 mm² ... 1.5 mm² |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa aina ya V (Jumla) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| Volti ya kikomo iliyopimwa MLV (LG) (Data ya muunganisho) | 1630 V |
| Volti ya kikomo iliyopimwa MLV (LL) (Data ya muunganisho) | 2010 V |
| Volti ya kikomo ya MLV (LN) iliyopimwa (Data ya muunganisho) | 1510 V |
| Volti ya kikomo ya MLV (NG) iliyopimwa (Data ya muunganisho) | 560 V |
| Volti ya juu zaidi ya uendeshaji endelevu UC(LN) (Jumla) | 175 V AC |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (LN) (Jumla) | 20 kA |
| Volti ya juu zaidi ya uendeshaji inayoendelea UC(L-PE) (Jumla) | 175 V AC |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (N-PE) (Jumla) | 20 kA |
| AWG ya sehemu mtambuka ya kondakta (Kiashiria/uashiriaji wa mbali) | 12 ... 4 |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs (LN) (Jumla) | 40 kA |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs (N-PE) (Jumla) | 40 kA |
| Sehemu ngumu ya kondakta (Kiashiria/mawimbi ya mbali) | 2.5 mm² ... 25 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kiashiria/mawimbi ya mbali) | 2.5 mm² ... 16 mm² |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (LG) (Data ya muunganisho) | 175 V AC |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (LL) (Data ya muunganisho) | 350 V AC |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (LN) (Data ya muunganisho) | 175 V AC |
| Volti ya juu zaidi ya uendeshaji endelevu MCOV (NG) (Data ya muunganisho) | 150 V AC |
