UTWE 6-2/11

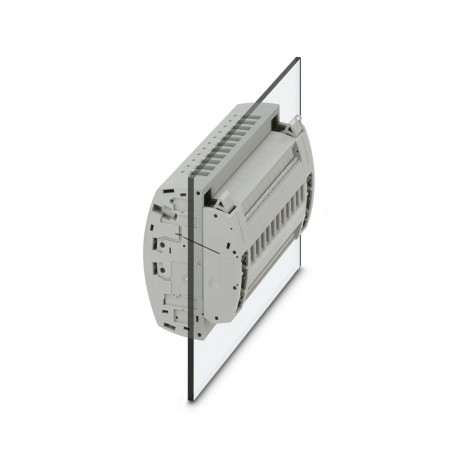

UTWE 6-2/11 3069659 PHOENIX CONTACT Test terminal strip
$0.00USD
4211 kwenye hisa
Vipimo Muhimu
:500 A
Rangi:gray (RAL 7042)
Kina:56.5 mm
Lami:8.2 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 500 A | |
| Rangi | gray (RAL 7042) |
| Kina | 56.5 mm |
| Lami | 8.2 mm |
| Upana | 122.3 mm |
| Urefu | 81 mm |
| Matokeo | Test passed |
| Spektramu | Service life test category 2, bogie-mounted |
| Kiwango cha ASD | 6.12 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 250 Hz |
| Uwezo | 11 |
| Umbo la mapigo | Half-sine |
| Mapinduzi | 135 |
| Kuongeza kasi | 3.12g |
| Aina ya bidhaa | Test terminal strip |
| Uzi wa skrubu | M4 |
| Aina ya kupachika | Wall mounting |
| Vipimo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Idadi ya safu mlalo | 1 |
| Kasi ya mzunguko | 10 rpm |
| Muda wa mshtuko | 18 ms |
| Volti ya kawaida | 400 V AC/DC |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Urefu wa kukatwa | 12 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 24 ... 8 (converted acc. to IEC) |
| Kukaza torque | 1.5 ... 1.8 Nm |
| Mizunguko ya halijoto | 192 |
| Jaribu voltage ya kuongezeka | 5 kV |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 11 |
| Volti ya kuongezeka iliyokadiriwa | 4 kV |
| Sehemu ya kuweka nguvu ya jaribio | 5 N |
| Kiwango cha juu cha mzigo wa sasa | 30 A (with 10 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 6 mm² |
| Idadi ya miunganisho | 22 |
| Mpangilio wa volteji ya jaribio | 4.8 kV |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A5 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 10 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 0.2 mm² / 0.2 kg |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 10 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| Mkondo wa kuhimili wa muda mfupi wa 4 mm² | 300 A |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 24 ... 8 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 2.5 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 1.31 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.25 mm² ... 6 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.25 mm² ... 6 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Test pin strip, rated voltage: 400 V, number of connections: 22, number of poles: 11, connection type: Screw connection, 1st floor, Sizing section: 6 mm², cross-section: 0.2 mm² - 10 mm², mounting cla
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
