UTI 2,5-PE/L/N

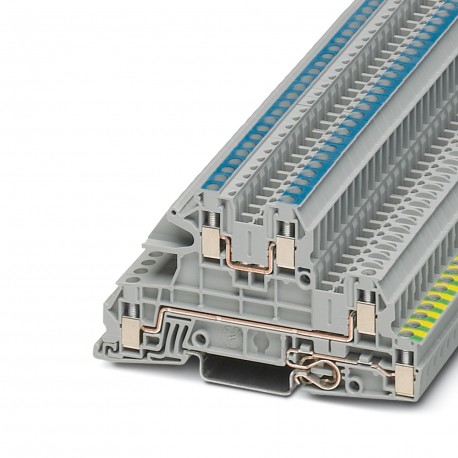

UTI 2,5-PE/L/N 3076030 PHOENIX CONTACT Installation ground terminal block, Screw connection, Cross section: ..
$0.00USD
3206 kwenye hisa
Vipimo Muhimu
:6 kV
Dokezo:Please observe the current carrying capacity of the DIN rails.
Rangi:gray (RAL 7042)
Upana:5.2 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 6 kV | |
| Dokezo | Please observe the current carrying capacity of the DIN rails. |
| Rangi | gray (RAL 7042) |
| Upana | 5.2 mm |
| Urefu | 93.5 mm |
| Matokeo | Test passed |
| Spektramu | Service life test category 2, bogie-mounted |
| Kiwango cha ASD | 6.12 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 250 Hz |
| Uwezo | 2 |
| Umbo la mapigo | Half-sine |
| Mapinduzi | 135 |
| Kuongeza kasi | 3.12g |
| Aina ya bidhaa | Ground terminal block |
| Uzi wa skrubu | M3 |
| Aina ya kupachika | NS 35/7,5 |
| Vipimo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Mguu wa kutuliza | Yes |
| Idadi ya safu mlalo | 3 |
| Kasi ya mzunguko | 10 rpm |
| Muda wa mshtuko | 18 ms |
| Upana wa kifuniko cha mwisho | 2.2 mm |
| Mkondo wa nominella | 24 A (with 4 mm² conductor cross section) |
| Volti ya kawaida | 400 V (phase conductor/phase conductor) |
| Fungua paneli ya pembeni | Yes |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 04 |
| Urefu wa kukatwa | 9 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 24 ... 12 (converted acc. to IEC) |
| Kukaza torque | 0.5 ... 0.6 Nm |
| Kina cha NS 35/15 | 59 mm |
| Mizunguko ya halijoto | 192 |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Kina kwenye NS 35/7,5 | 51.5 mm |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 4 kV |
| Sehemu ya kuweka nguvu ya jaribio | 1 N |
| Kiwango cha juu cha mzigo wa sasa | 30 A (with 4 mm² conductor cross section and 3-pos. terminal block) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 4 mm² |
| Idadi ya miunganisho | 5 |
| Mpangilio wa volteji ya jaribio | 7.3 kV |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Usaidizi wa reli/urekebishaji wa DIN | NS 35 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A3 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 4 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 0.2 mm² / 0.2 kg |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 4 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| Mkondo wa kuhimili wa muda mfupi wa 4 mm² | 0.48 kA |
| Mkondo wa kuhimili kwa muda mfupi 2.5 mm² | 0.3 kA |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 24 ... 12 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 1.5 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Uwezo wa kubeba wa sasa wa basi la upande wowote | 140 A |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 1.02 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.25 mm² ... 2.5 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.25 mm² ... 2.5 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 0.75 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 0.75 mm² |
Maelezo ya Bidhaa
Ground terminal for distribution, nominal voltage: 400 V, nominal current: 24 A, Screw connection, 1., 2. and 3rd floor, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² - 4 mm², mounting cla
