UT 4-MTD-DIO/L-R

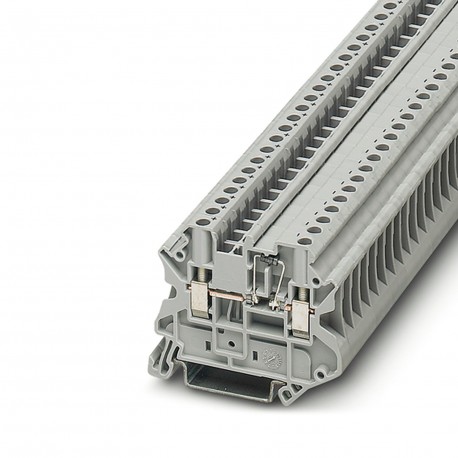

UT 4-MTD-DIO/L-R 3046210 PHOENIX CONTACT Component terminal block
$4.39USD
2322 kwenye hisa
Vipimo Muhimu
:4 mm² / 0.9 kg
Rangi:gray (RAL 7042)
Upana:6.2 mm
Urefu:57.8 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 4 mm² / 0.9 kg | |
| Rangi | gray (RAL 7042) |
| Upana | 6.2 mm |
| Urefu | 57.8 mm |
| Matokeo | Test passed |
| Jumla | The max. current is determined by the diode. Installed: Diode 1N 4007, reverse voltage: 1300 V, maximum continuous current: 0.5 A. |
| Spektramu | Service life test category 1, class B, body mounted |
| Kiwango cha ASD | 0.02g²/Hz |
| Masafa | f1= 5 Hz to f2= 150 Hz |
| Uwezo | 1 |
| Umbo la mapigo | Half-sine |
| Mapinduzi | 135 |
| Kuongeza kasi | 0.8g |
| Aina ya bidhaa | Component terminal block |
| Uzi wa skrubu | M3 |
| Aina ya kupachika | NS 35/7,5 |
| Vipimo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Aina ya sehemu | Diode 1N4007 |
| Idadi ya safu mlalo | 1 |
| Kasi ya mzunguko | 10 rpm |
| Muda wa mshtuko | 30 ms |
| Upana wa kifuniko cha mwisho | 2.2 mm |
| Mkondo wa nominella | 0.5 A |
| Fungua paneli ya pembeni | Yes |
| Volti ya nyuma | 1300 V |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 11 |
| Urefu wa kukatwa | 9 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 26 ... 10 (converted acc. to IEC) |
| Kukaza torque | 0.6 ... 0.8 Nm |
| Kina cha NS 35/15 | 55 mm |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Kina kwenye NS 35/7,5 | 47.5 mm |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Sehemu ya kuweka nguvu ya jaribio | 1 N |
| Kiwango cha juu cha mzigo wa sasa | 0.5 A |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 4 mm² |
| Idadi ya miunganisho | 2 |
| Mpangilio wa volteji ya jaribio | 9.8 kV |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Usaidizi wa reli/urekebishaji wa DIN | NS 35 |
| Volti ya insulation iliyokadiriwa | 800 V |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A4 |
| Sehemu ngumu ya kondakta | 0.14 mm² ... 6 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 0.14 mm² / 0.2 kg |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.14 mm² ... 6 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 26 ... 10 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.14 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.14 mm² ... 1.5 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.14 mm² ... 4 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.14 mm² ... 4 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.14 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Component terminal block, with integrated diode, nominal voltage: 800 V, nominal current: 0.5 A, number of connections: 2, connection type: Screw connection, Sizing cross-section: 1 mm², cross-section
