UT 4-MT-P/P

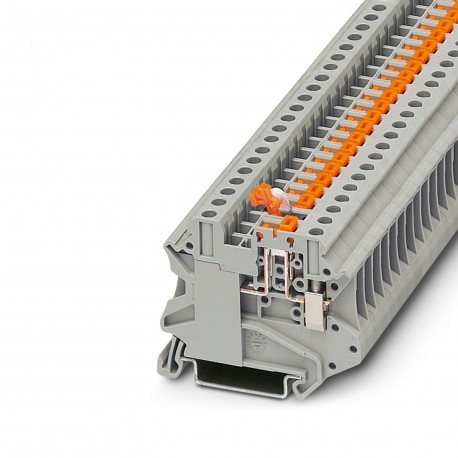

UT 4-MT-P/P 3046171 PHOENIX CONTACT Knife disconnect terminal block
$4.07USD
2493 kwenye hisa
Vipimo Muhimu
GTIN:4017918975593
Ufunguo wa kuagiza:3046171
Ukurasa wa katalogi:Page 235 (C-1-2017)
Kitengo cha kufungasha:50 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918975593 |
| Ufunguo wa kuagiza | 3046171 |
| Ukurasa wa katalogi | Page 235 (C-1-2017) |
| Kitengo cha kufungasha | 50 pc |
| Upana (Jumla) | 6.2 mm |
| Urefu (Jumla) | 57.8 mm |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | IEC 60947-7-1 |
| Nambari ya ushuru maalum | 85369010 |
| (Data Muhimu za Kibiashara) | 6 mm2/ 1.4 kg |
| Urefu NS 35/15 (Jumla) | 56.6 mm |
| Uzi wa skrubu (Vipimo) | M3 |
| Urefu NS 35/7,5 (Jumla) | 49.1 mm |
| Rangi (Data Muhimu ya Biashara) | gray |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Urefu wa kukatwa (Vipimo) | 9 mm |
| Mbinu ya muunganisho (Vipimo) | Screw connection |
| Setpoint (Data Muhimu ya Biashara) | 1 N |
| Kiwango cha ASD (Data Muhimu ya Kibiashara) | 1.857 (m/s2)2/Hz |
| Uwezekano (Data Muhimu za Kibiashara) | 1 |
| Fomu ya mshtuko (Takwimu Muhimu za Kibiashara) | Half-sine |
| Kuongeza Kasi (Data Muhimu ya Kibiashara) | 5 g |
| Kiwango cha juu cha kukaza torque (Vipimo) | 0.8 Nm |
| Wigo wa majaribio (Data Muhimu ya Kibiashara) | Service life test category 1, class B, body mounted |
| Kukaza torque, kiwango cha chini (Vipimo) | 0.6 Nm |
| Muda wa mshtuko (Data Muhimu ya Biashara) | 30 ms |
| Masafa ya majaribio (Data Muhimu ya Biashara) | f1= 5 Hz to f2= 150 Hz |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 12.800 g |
| Paneli ya pembeni iliyo wazi (Data Muhimu ya Biashara) | No |
| Maelekezo ya majaribio (Data Muhimu ya Biashara) | X-, Y- and Z-axis (pos. and neg.) |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kipimo cha ndani cha silinda (Vipimo) | A4 |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 1 |
| Ulinzi wa vidole (Data Muhimu ya Biashara) | guaranteed |
| Matokeo ya mtihani wa mshtuko (Data Muhimu ya Biashara) | Test passed |
| Mzunguko wa majaribio ya kupinda (Data Muhimu ya Biashara) | 135 |
| Mkondo wa kawaida IN (Data Muhimu ya Biashara) | 20 A (with 4 mm² conductor cross section) |
| Volti ya kawaida UN (Data Muhimu ya Biashara) | 500 V |
| Muda mfupi wa sasa (Data Muhimu ya Biashara) | 0.3 kA |
| Eneo la matumizi (Data Muhimu ya Biashara) | Railway industry |
| Kiwango cha uchafuzi wa mazingira (Takwimu Muhimu za Kibiashara) | 3 |
| Nyenzo za kuhami joto (Data Muhimu ya Biashara) | PA |
| Volti ya kuongezeka iliyokadiriwa (Data Muhimu ya Biashara) | 6 kV |
| Matokeo ya jaribio la mvutano (Data Muhimu ya Biashara) | Test passed |
| Kiwango cha juu cha mkondo wa mzigo (Data Muhimu ya Biashara) | 20 A (with 6 mm² conductor cross section) |
| Kategoria ya overvoltage (Data Muhimu ya Biashara) | III |
| Inafaa sana kwenye mtoa huduma (Data Muhimu ya Biashara) | NS 35 |
| Sehemu mtambuka ya nominella (Data Muhimu ya Kibiashara) | 4 mm² |
| Idadi ya miunganisho (Data Muhimu ya Kibiashara) | 2 |
| Matokeo ya jaribio la kupinda (Takwimu Muhimu za Kibiashara) | Test passed |
| Matokeo ya jaribio la joto (Data Muhimu ya Biashara) | Test passed |
| Muda wa jaribio kwa kila mhimili (Data Muhimu ya Biashara) | 5 h |
| Sehemu ya msalaba ya kondakta AWG ya juu zaidi. (Vipimo) | 10 |
| Sehemu ya msalaba ya kondakta AWG ya chini (Vipimo) | 26 |
| Muunganisho katika acc. na kiwango (Vipimo) | IEC 60947-7-1 |
| Sehemu ya kuweka nguvu ya mvutano (Data Muhimu ya Biashara) | 80 N |
| Upeo wa juu wa sehemu nzima ya kondakta. (Vipimo) | 6 mm² |
| Sehemu nzima ya kondakta, sehemu ya chini kabisa (Vipimo) | 0.14 mm² |
| Kikundi cha nyenzo za kuhami joto (Data Muhimu ya Biashara) | I |
| Mahitaji, kushuka kwa volteji (Data Muhimu ya Biashara) | ≤ 6,4 mV |
| Kinga ya nyuma ya mkono (Data Muhimu ya Biashara) | guaranteed |
| Kasi ya mzunguko wa jaribio la kupinda (Data Muhimu ya Biashara) | 10 rpm |
| Matokeo ya jaribio la kushuka kwa volteji (Data Muhimu ya Biashara) | Test passed |
| Kipimo cha jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | 7.3 kV |
| Sehemu ya juu inayonyumbulika ya kondakta. (Vipimo) | 6 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Vipimo) | 0.14 mm² |
| Muunganisho katika akaunti na (data ya muunganisho) | CSA |
| Matokeo ya jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | Test passed |
| NF F16-101, NF F10-102 Daraja F (Data Muhimu ya Kibiashara) | 2 |
| NF F16-101, NF F10-102 Daraja la I (Data Muhimu ya Kibiashara) | 2 |
| Idadi ya mishtuko kwa kila mwelekeo (Takwimu Muhimu za Kibiashara) | 3 |
| Matokeo ya uimara wa usaidizi (Takwimu Muhimu za Kibiashara) | Test passed |
| Matokeo ya uthabiti wa mzunguko mfupi (Data Muhimu ya Biashara) | Test passed |
| Vipimo vya jaribio, jaribio la mshtuko (Data Muhimu ya Biashara) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Matokeo ya jaribio la kupanda kwa joto (Takwimu Muhimu za Kibiashara) | Test passed |
| Kielezo cha oksijeni (DIN EN ISO 4589-2) (Data Muhimu ya Kibiashara) | >32 % |
| Sehemu ya juu zaidi ya kondakta wa AWG, inayonyumbulika (Vipimo) | 10 |
| Sehemu ya chini ya kondakta wa AWG, inayonyumbulika (Vipimo) | 26 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Vipimo vya jaribio la ulinzi wa mshtuko (Data Muhimu ya Biashara) | IEC 60529:2001-02 |
| Jaribio la mvutano wa sehemu nzima ya kondakta (Data Muhimu ya Biashara) | 6 mm² |
| Mbinu ya majaribio ya moto (DIN EN 60695-11-10) (Data Muhimu ya Biashara) | V0 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Takwimu Muhimu za Kibiashara) | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) (Takwimu Muhimu za Kibiashara) | passed |
| Viendeshaji 2 vyenye sehemu sawa, kiwango cha juu cha nguvu. (Vipimo) | 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, kiwango cha chini cha nguvu (Vipimo) | 0.14 mm² |
| Matokeo ya jaribio la kelele ya mtetemo, kasi ya mtandao mpana (Data Muhimu ya Biashara) | Test passed |
| Kondakta 2 zenye sehemu sawa, upeo wa juu uliokwama. (Vipimo) | 1.5 mm² |
| Kondakta 2 zenye sehemu sawa, zenye sehemu ndogo iliyokwama. (Vipimo) | 0.14 mm² |
| Sehemu ya kuweka volteji inayostahimili masafa ya umeme (Data Muhimu ya Biashara) | 1.89 kV |
| Uwezo wa kuwaka wa uso NFPA 130 (ASTM E 162) (Data Muhimu ya Kibiashara) | passed |
| Sehemu/uzito wa kondakta wa jaribio la kupinda (Data Muhimu ya Biashara) | 0.14 mm² / 0.2 kg |
| Upimaji wa saketi fupi ya sehemu mtambuka ya kondakta (Data Muhimu ya Biashara) | 2.5 mm² |
| Matumizi ya nyenzo za kuhami tuli kwenye baridi (Data Muhimu ya Biashara) | -60 °C |
| Tabia ya moto kwa magari ya reli (DIN 5510-2) (Data Muhimu ya Biashara) | Test passed |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida (Data Muhimu ya Biashara) | 1.02 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) (Data Muhimu ya Kibiashara) | 27,5 MJ/kg |
| Matokeo ya jaribio la volteji inayostahimili masafa ya nguvu (Data Muhimu ya Biashara) | Test passed |
| Vipimo vya majaribio, mtetemo, kelele ya intaneti pana (Data Muhimu ya Biashara) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) (Data Muhimu ya Kibiashara) | passed |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye kifuko cha plastiki cha juu zaidi. (Vipimo) | 4 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye sehemu ya chini ya mkono wa plastiki. (Vipimo) | 0.14 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) (Data Muhimu ya Kibiashara) | 130 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete kisicho na kifuko cha plastiki cha juu zaidi. (Vipimo) | 4 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila mkono wa plastiki. (Vipimo) | 0.14 mm² |
| Uthibitisho wa muda wa matumizi ya sifa za joto (mwako wa sindano) (Takwimu Muhimu za Kibiashara) | 30 s |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) (Data Muhimu ya Kibiashara) | 125 °C |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko bila sleeve ya plastiki, upeo. (Vipimo) | 1.5 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko bila sleeve ya plastiki, kiwango cha chini (Vipimo) | 0.14 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, feri MAPACHA zenye sleeve ya plastiki, upeo. (Vipimo) | 2.5 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, feri MAPACHA zenye sleeve ya plastiki, kiwango cha chini (Vipimo) | 0.5 mm² |
| Matokeo ya jaribio la uthabiti wa mitambo ya sehemu za mwisho (muunganisho wa kondakta mara 5) (Data Muhimu ya Kibiashara) | Test passed |
Maelezo ya Bidhaa
Blade interruptible terminal block, with threaded sockets for test sockets to accommodate test pins, nominal voltage: 500 V, nominal current: 20 A, connection type: Screw connection, Dimensioning sect
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
