UKH 240

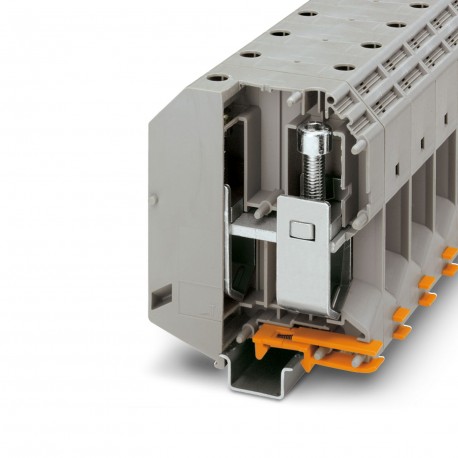

UKH 240 3010217 PHOENIX CONTACT High-current terminal block
$44.76USD
257 kwenye hisa
Vipimo Muhimu
:1201659 E/AL-NS 32
Dokezo:For a reliable contact of multi stranded conductors it is recommended to untwist multi stranded conductors.
Rangi:gray (RAL 7042)
Kina:123.6 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 1201659 E/AL-NS 32 | |
| Dokezo | For a reliable contact of multi stranded conductors it is recommended to untwist multi stranded conductors. |
| Rangi | gray (RAL 7042) |
| Kina | 123.6 mm |
| Upana | 36 mm |
| Urefu | 100 mm |
| Matokeo | Test passed |
| matokeo | (Permanent) |
| Spektramu | Service life test category 2, bogie-mounted |
| Kiwango cha ASD | 6.12 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 250 Hz |
| Uwezo | 1 |
| Data ya daraja | 270 A / 240 mm² |
| Umbo la mapigo | Half-sine |
| Mapinduzi | 135 |
| Kuongeza kasi | 3.12g |
| Aina ya bidhaa | High current terminal block |
| Uzi wa skrubu | M10 |
| Masafa ya torque | 25 Nm ... 30 Nm |
| Aina ya kupachika | NS 35/15 |
| Imekadiriwa mkondo | 350 A |
| Volti iliyokadiriwa | 1100 V |
| Vipimo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Utambulisho | II 2 GD Ex eb IIC Gb |
| Idadi ya safu mlalo | 1 |
| Kasi ya mzunguko | 10 (+/- 2) rpm |
| Muda wa mshtuko | 30 ms |
| Kina kwenye NS 32 | 129 mm |
| Orodha ya madaraja | Insertion bridge / EB 2-36/UKH / 0201401 |
| Mkondo wa nominella | 415 A |
| Volti ya kawaida | 1000 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 11 |
| Urefu wa kukatwa | 40 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 3/0 ... 250 kcmil (converted acc. to IEC) |
| Kukaza torque | 25 ... 30 Nm |
| Upinzani wa mguso | 0.03 mΩ |
| Kina cha NS 35/15 | 131.5 mm |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Kiwango cha juu cha mzigo wa sasa | 415 A (with 240 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 240 mm² |
| Idadi ya miunganisho | 2 |
| Mpangilio wa volteji ya jaribio | 2.2 kV |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Uwezo wa muunganisho AWG | 2/0 ... 500 kcmil |
| Usaidizi wa reli/urekebishaji wa DIN | NS 32/NS 35 |
| Ex ongezeko la joto | 40 K (389 A/240 mm²) |
| Imekadiriwa sehemu nzima ya AWG | 500 kcmil |
| Vifaa vilivyothibitishwa zamani | 1201947 VDE-ISS 8 |
| Volti ya insulation iliyokadiriwa | 1000 V |
| Uwezo wa muunganisho ni mgumu | 70 mm² ... 240 mm² |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | B15 |
| Kiwango cha halijoto ya uendeshaji | -60 °C ... 110 °C |
| Uwezo wa muunganisho unaonyumbulika | 70 mm² ... 240 mm² |
| Sehemu ngumu ya kondakta | 70 mm² ... 240 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 70 mm²/10.4 kg |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 70 mm² ... 240 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| katika daraja la kuingilia | 690 V |
| Mkondo wa kuhimili wa muda mfupi 240 mm² | 28.8 kA |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 3/0 ... 350 kcmil (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| Sehemu nzima yenye daraja la kuingiza, imara | 240 mm² |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Viendeshaji 2 vyenye sehemu sawa, imara | 35 mm² ... 95 mm² |
| Sehemu nzima yenye daraja la kuingiza, linalonyumbulika | 185 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 50 mm² ... 95 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vimekwama | 50 mm² ... 95 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 13.78 W |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba ya AWG | 2 ... 3/0 |
| Viendeshaji 2 vyenye sehemu moja ya msalaba ya AWG inayonyumbulika | 1/0 ... 3/0 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 70 mm² ... 185 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 70 mm² ... 185 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 35 mm² ... 50 mm² |
Maelezo ya Bidhaa
Current terminal, nominal voltage: 1000 V, nominal current: 415 A, number of connections: 2, connection type: Screw connection, Sizing cross-section: 240 mm², cross-section: 70 mm² - 240 mm², mounting
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
