TTC-6P-3-EX-24DC-UT-I

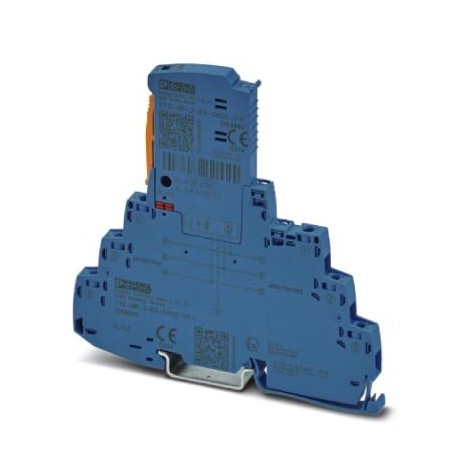

TTC-6P-3-EX-24DC-UT-I 1064665 PHOENIX CONTACT Surge protection, consisting of protective plug and base eleme..
$0.00USD
3957 kwenye hisa
Vipimo Muhimu
GTIN:4055626722733
Ufunguo wa kuagiza:1064665
(Jumla):D1 - 500 A
(Michoro):
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626722733 |
| Ufunguo wa kuagiza | 1064665 |
| (Jumla) | D1 - 500 A |
| (Michoro) | |
| Ukurasa wa katalogi | Page 158 (C-4-2019) |
| Kitengo cha kufungasha | 1 |
| Kina (Michoro) | 100 mm (incl. DIN rail 7.5 mm) |
| Upana (Michoro) | 6.2 mm +0.1 mm |
| ETIM 5.0 (eCl@ss) | EC000943 |
| ETIM 6.0 (eCl@ss) | EC000943 |
| ETIM 7.0 (eCl@ss) | EC000943 |
| Urefu (Michoro) | 105.8 mm |
| (Data ya muunganisho) | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Nambari ya ushuru maalum | 85363010 |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Mkondo uliokadiriwa (Jumla) | 5 A (55 °C) |
| UL, Marekani/Kanada (Jumla) | Class I, Div. 2, Groups A, B, C, D T4A |
| (Uzingatiaji / idhini) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | sky blue RAL 5015 |
| (Viwango na Kanuni) | -40 °C ... 50 °C (T4 / 135 °C) |
| Volti ya kawaida UN (Jumla) | 24 V DC |
| eCl@ss 8.0 (Uainishaji) | 27130807 |
| eCl@ss 9.0 (Uainishaji) | 27130807 |
| Upinzani kwa kila njia (Jumla) | < 0.1 Ω |
| Uwezo (mstari-mstari) (Jumla) | typ. 30 pF |
| Mchoro wa vipimo (Michoro) | |
| IPE ya mkondo uliobaki (Jumla) | ≤ 1 µA |
| Uwezo (mstari-ardhi) (Jumla) | typ. 30 pF |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Uainishaji wa mtihani wa IEC (Jumla) | C1 |
| Uzi wa skrubu (Mzunguko wa kinga) | M3 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: TH 35 - 7.5 mm |
| RoHS ya China (Uzingatiaji / Idhini) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Uzingatiaji / idhini) | Lead 7439-92-1 |
| Upunguzaji wa pembejeo aE, ulinganifu (Jumla) | typ. 0.3 dB (≤ 12 MHz / 150 Ω) |
| Fuse ya chelezo inayohitajika kwa kiwango cha juu zaidi (Jumla) | 5 A (F) |
| Nyenzo za makazi (Hali ya mazingira) | PBT |
| Muda wa majibu tA(mstari-mstari) (Jumla) | ≤ 1 ns |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 8 mm |
| Njia ya muunganisho (Mzunguko wa Kinga) | Screw connection |
| Muda wa kuweka upya mapigo (mstari-mstari) (Jumla) | ≤ 30 ms |
| Muda wa majibu tA(line-earth) (Jumla) | ≤ 100 ns |
| Kukaza torque (Mzunguko wa Kinga) | 0.5 Nm ... 0.6 Nm |
| Volti ya juu inayoendelea UC (Jumla) | 30 V DC |
| Muda wa kuweka upya mapigo (mstari-ardhi) (Jumla) | ≤ 500 ms |
| Mwelekeo wa kitendo (Hali za mazingira) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Uimara wa msukumo (mstari-wa-mstari) (Jumla) | C1 - 1 kV / 500 A |
| Uimara wa msukumo (mstari-ardhi) (Jumla) | C1 - 1 kV / 500 A |
| Viwango/vipimo (Data ya muunganisho) | EN 60079-0 2012 + A11:2013 |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 85 °C |
| Inafanya kazi kwa ufanisi sasa ICat UC (Jumla) | ≤ 5 µA |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 24 ... 12 |
| Kiwango cha ulinzi wa volteji Juu (mstari-wa-safu) (Jumla) | ≤ 68 V (C1 - 1 kV/500 A) |
| Kiwango cha juu cha ingizo la sasa II (Viwango na Kanuni) | 400 mA (T4 / ≤ 50 °C) |
| Volti ya juu zaidi ya kuingiza Ui (Viwango na Kanuni) | 30 V DC |
| Kiwango cha ulinzi wa volteji Juu (mstari-ardhi) (Jumla) | ≤ 700 V (C1 - 1 kV/500 A) |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.2 mm² ... 4 mm² |
| Jumla ya mkondo wa kutokwa Jumla (8/20) µs (Jumla) | 10 kA |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.2 mm² ... 2.5 mm² |
| Kiwango cha juu cha upenyezaji wa ndani cha Li (Viwango na Kanuni) | negligible |
| Uwezo wa juu zaidi wa ndani wa Ci (Viwango na Kanuni) | negligible |
| Halijoto ya mazingira (uendeshaji) (Viwango na Kanuni) | -40 °C ... 35 °C (T6 / 85 °C) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (mstari-mstari) (Jumla) | 0.5 kA |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 150 Ohm (Jumla) | typ. 60 MHz |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (line-earth) (Jumla) | 5 kA |
| Mkondo wa kutokwa kwa mapigo Iimp(10/350) µs (line-earth) (Jumla) | 0.5 kA |
Maelezo ya Bidhaa
Surge protection, consisting of plug-in protection and base element, with integrated status indication for a floating, HART-capable 3-wire intrinsically safe signal circuit.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Dimensional drawing
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
