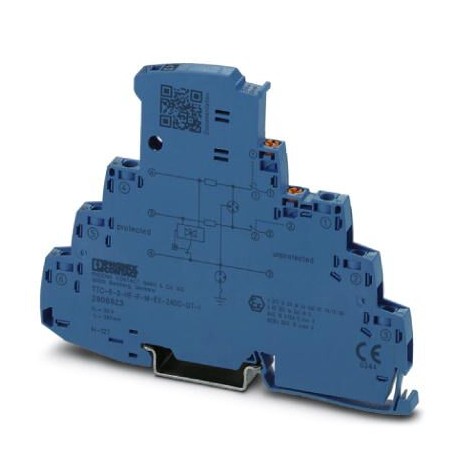

TTC-6-3-HF-F-M-EX-24DC-UT-I
TTC-6-3-HF-F-M-EX-24DC-UT-I 2906823 PHOENIX CONTACT Surge protection, consisting of protective plug and base..
$0.00USD
4333 kwenye hisa
Vipimo Muhimu
GTIN:4055626135854
Ufunguo wa kuagiza:2906823
(Jumla):D1 - 500 A
(Michoro):
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626135854 |
| Ufunguo wa kuagiza | 2906823 |
| (Jumla) | D1 - 500 A |
| (Michoro) | |
| Ukurasa wa katalogi | Page 180 (C-4-2019) |
| Kitengo cha kufungasha | 1 pc |
| Kina (Michoro) | 83.5 mm (incl. DIN rail 7.5 mm) |
| UNSPSC 11 (ETIM) | 39121610 |
| Upana (Michoro) | 6.2 mm +0.1 mm |
| Nchi ya asili | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC000943 |
| ETIM 3.0 (eCl@ss) | EC000943 |
| ETIM 4.0 (eCl@ss) | EC000943 |
| ETIM 5.0 (eCl@ss) | EC000943 |
| ETIM 6.0 (eCl@ss) | EC000943 |
| ETIM 7.0 (eCl@ss) | EC000943 |
| Urefu (Michoro) | 105.8 mm |
| (Data ya muunganisho) | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Mchoro (Michoro) | |
| UNSPSC 13.2 (ETIM) | 39121620 |
| UNSPSC 18.0 (ETIM) | 39121620 |
| UNSPSC 19.0 (ETIM) | 39121620 |
| UNSPSC 20.0 (ETIM) | 39121620 |
| UNSPSC 21.0 (ETIM) | 39121620 |
| UNSPSC 6.01 (ETIM) | 30212010 |
| UNSPSC 12.01 (ETIM) | 39121610 |
| Nambari ya ushuru maalum | 85363010 |
| Picha (Michoro) | |
| UNSPSC 7.0901 (ETIM) | 39121610 |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Mkondo uliokadiriwa (Jumla) | 600 mA (40 °C) |
| UL, Marekani/Kanada (Jumla) | Class I, Div. 2, Groups A, B, C, D T4 |
| (Uzingatiaji / idhini) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Aina (Hali za mazingira) | DIN rail module, one-piece |
| Rangi (Hali ya mazingira) | sky blue RAL 5015 |
| (Viwango na Kanuni) | -40 °C ... 50 °C (T4 / 135 °C) |
| Volti ya kawaida UN (Jumla) | 24 V DC |
| eCl@ss 4.0 (Uainishaji) | 27140201 |
| eCl@ss 4.1 (Uainishaji) | 27130801 |
| eCl@ss 5.0 (Uainishaji) | 27130801 |
| eCl@ss 5.1 (Uainishaji) | 27130801 |
| eCl@ss 6.0 (Uainishaji) | 27130800 |
| eCl@ss 7.0 (Uainishaji) | 27130807 |
| eCl@ss 8.0 (Uainishaji) | 27130807 |
| eCl@ss 9.0 (Uainishaji) | 27130807 |
| Upinzani kwa kila njia (Jumla) | 1.65 Ω ±20 % |
| Uwezo (mstari-mstari) (Jumla) | typ. 32 pF |
| IPE ya mkondo uliobaki (Jumla) | ≤ 1 µA |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Uainishaji wa mtihani wa IEC (Jumla) | C1 |
| Uzi wa skrubu (Mzunguko wa kinga) | M3 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: TH 35 - 7.5 mm |
| RoHS ya China (Uzingatiaji / Idhini) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Uzingatiaji / idhini) | Lead 7439-92-1 |
| Upunguzaji wa pembejeo aE, ulinganifu (Jumla) | typ. 0.3 dB (≤ 8.7 MHz / 150 Ω) |
| Fuse ya chelezo inayohitajika kwa kiwango cha juu zaidi (Jumla) | 630 mA (FF) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 60.000 g |
| Nyenzo za makazi (Hali ya mazingira) | PBT |
| Upunguzaji wa pembejeo aE, asym. (Jumla) | typ. 0.3 dB (≤ 10.5 MHz / 150 Ω) |
| Muda wa majibu tA(mstari-mstari) (Jumla) | ≤ 1 ns |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 8 mm |
| Uwezo (eneo la ishara la mstari) (Jumla) | typ. 32 pF |
| Njia ya muunganisho (Mzunguko wa Kinga) | Screw connection |
| Muda wa kuweka upya mapigo (mstari-mstari) (Jumla) | ≤ 600 ms |
| Muda wa majibu tA(line-earth) (Jumla) | ≤ 100 ns |
| Kukaza torque (Mzunguko wa Kinga) | 0.5 Nm ... 0.6 Nm |
| Volti ya juu inayoendelea UC (Jumla) | 30 V DC |
| Muda wa kuweka upya mapigo (mstari-ardhi) (Jumla) | ≤ 30 ms |
| Mwelekeo wa kitendo (Hali za mazingira) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Uimara wa msukumo (mstari-wa-mstari) (Jumla) | C1 - 1 kV / 500 A |
| Ujumbe wa hitilafu ya ulinzi wa kuongezeka kwa kasi (Jumla) | optical |
| Uimara wa msukumo (mstari-ardhi) (Jumla) | C1 - 1 kV / 500 A |
| Viwango/vipimo (Data ya muunganisho) | EN 60079-0 2012 + A11:2013 |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 85 °C |
| Inafanya kazi kwa ufanisi sasa ICat UC (Jumla) | ≤ 5 µA |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % |
| Muda wa majibu tA (eneo la ishara la mstari) (Jumla) | ≤ 1 ns |
| Muda wa kuweka upya mapigo (eneo la ishara la mstari) (Jumla) | ≤ 600 ms |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 24 ... 12 |
| Uimara wa msukumo (eneo la ishara la mstari) (Jumla) | C1 - 1 kV / 500 A |
| Kiwango cha ulinzi wa volteji Juu (mstari-wa-safu) (Jumla) | ≤ 150 V (C1 - 1 kV/500 A) |
| Kiwango cha juu cha ingizo la sasa II (Viwango na Kanuni) | 400 mA (T4 / ≤ 50 °C) |
| Volti ya juu zaidi ya kuingiza Ui (Viwango na Kanuni) | 30 V DC |
| Kiwango cha ulinzi wa volteji Juu (mstari-ardhi) (Jumla) | ≤ 750 V (C1 - 1 kV/500 A) |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.2 mm² ... 4 mm² |
| Jumla ya mkondo wa kutokwa Jumla (8/20) µs (Jumla) | 10 kA |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.2 mm² ... 2.5 mm² |
| Kiwango cha juu cha upenyezaji wa ndani cha Li (Viwango na Kanuni) | negligible |
| Kiwango cha ulinzi wa volteji Kilicho juu (mstari-wa-safu) (Jumla) | ≤ 75 V (C1 - 1 kV/500 A) |
| Volti ya insulation hadi ardhini (Viwango na Kanuni) | > 180 V DC |
| Uwezo wa juu zaidi wa ndani wa Ci (Viwango na Kanuni) | negligible |
| Kiwango cha ulinzi wa volteji Juu (eneo la ishara la mstari) (Jumla) | ≤ 80 V (C1 - 1 kV/500 A) |
| Kiwango cha ulinzi wa volteji Kilicho juu (mstari-ardhi) (Jumla) | ≤ 750 V (C1 - 1 kV/500 A) |
| Halijoto ya mazingira (uendeshaji) (Viwango na Kanuni) | -40 °C ... 35 °C (T6 / 85 °C) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (mstari-mstari) (Jumla) | 5 kA |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 150 Ohm (Jumla) | typ. 60 MHz |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (line-earth) (Jumla) | 5 kA |
| Mkondo wa kutokwa kwa mapigo Iimp(10/350) µs (mstari-mstari) (Jumla) | 0.5 kA |
| Kiwango cha ulinzi wa volteji Kinachobadilika (eneo la ishara la mstari) (Jumla) | ≤ 75 V (C1 - 1 kV/500 A) |
| Mkondo wa kutokwa kwa mapigo Iimp(10/350) µs (line-earth) (Jumla) | 0.5 kA |
| Frequency ya kukatwa fg (3 dB), asym. (GND) katika mfumo wa 150 Ohm (Jumla) | typ. 60 MHz |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (ardhi ya ishara ya mstari) (Jumla) | 5 kA |
| Mkondo wa kutokwa kwa mapigo Iimp(10/350) µs (eneo la mawimbi la mstari) (Jumla) | 0.5 kA |
Maelezo ya Bidhaa
Surge protection with integrated status indicator and blade interrupt for a 3-wire intrinsically safe signal circuit with common reference potential. For high-frequency applications. Indirect earthing
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
