STIO 2,5/4-3B/L

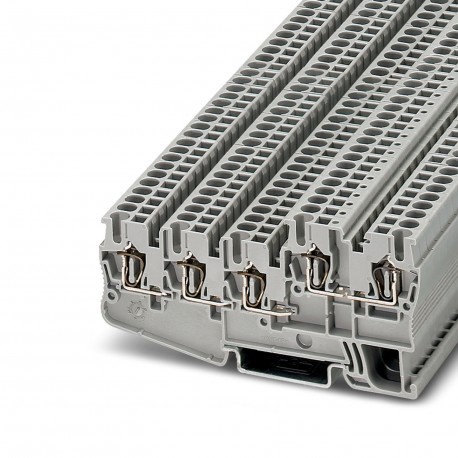

STIO 2,5/4-3B/L 3209057 PHOENIX CONTACT Sensor/actuator terminal block
$4.16USD
2434 kwenye hisa
Vipimo Muhimu
GTIN:4046356143301
Ufunguo wa kuagiza:3209057
Ukurasa wa katalogi:Page 161 (C-1-2017)
Kitengo cha kufungasha:50 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356143301 |
| Ufunguo wa kuagiza | 3209057 |
| Ukurasa wa katalogi | Page 161 (C-1-2017) |
| Kitengo cha kufungasha | 50 pc |
| Upana (Jumla) | 5.2 mm |
| Urefu (Jumla) | 92.3 mm |
| Nchi ya asili | TR (Turkey) |
| (Data ya muunganisho) | IEC 60947-7-1 |
| Nambari ya ushuru maalum | 85369010 |
| (Data Muhimu za Kibiashara) | 4 mm² / 0.9 kg |
| Kiasi cha chini cha oda | 50 pc |
| Urefu NS 35/15 (Jumla) | 52 mm |
| Urefu NS 35/7,5 (Jumla) | 44.5 mm |
| Rangi (Data Muhimu ya Biashara) | gray |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Urefu wa kukatwa (Vipimo) | 8 mm ... 10 mm |
| Mbinu ya muunganisho (Vipimo) | Spring-cage connection |
| Setpoint (Data Muhimu ya Biashara) | 1 N |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 11.120 g |
| Paneli ya pembeni iliyo wazi (Data Muhimu ya Biashara) | Yes |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 3 |
| Ulinzi wa vidole (Data Muhimu ya Biashara) | guaranteed |
| Mzunguko wa majaribio ya kupinda (Data Muhimu ya Biashara) | 135 |
| Mkondo wa kawaida IN (Data Muhimu ya Biashara) | 18 A |
| Volti ya kawaida UN (Data Muhimu ya Biashara) | 250 V |
| Muda mfupi wa sasa (Data Muhimu ya Biashara) | 0.3 kA |
| Kiwango cha uchafuzi wa mazingira (Takwimu Muhimu za Kibiashara) | 3 |
| Nyenzo za kuhami joto (Data Muhimu ya Biashara) | PA |
| Volti ya kuongezeka iliyokadiriwa (Data Muhimu ya Biashara) | 4 kV |
| Matokeo ya jaribio la mvutano (Data Muhimu ya Biashara) | Test passed |
| Kiwango cha juu cha mkondo wa mzigo (Data Muhimu ya Biashara) | 18 A (with 4 mm² conductor cross section) |
| Kategoria ya overvoltage (Data Muhimu ya Biashara) | III |
| Matokeo ya jaribio la kuzeeka (Takwimu Muhimu za Kibiashara) | Test passed |
| Inafaa sana kwenye mtoa huduma (Data Muhimu ya Biashara) | NS 35 |
| Sehemu mtambuka ya nominella (Data Muhimu ya Kibiashara) | 2.5 mm² |
| Idadi ya miunganisho (Data Muhimu ya Kibiashara) | 5 |
| Matokeo ya jaribio la kupinda (Takwimu Muhimu za Kibiashara) | Test passed |
| Matokeo ya jaribio la joto (Data Muhimu ya Biashara) | Test passed |
| Sehemu ya msalaba ya kondakta AWG ya juu zaidi. (Vipimo) | 12 |
| Sehemu ya msalaba ya kondakta AWG ya chini (Vipimo) | 28 |
| Sehemu ya kuweka nguvu ya mvutano (Data Muhimu ya Biashara) | 60 N |
| Upeo wa juu wa sehemu nzima ya kondakta. (Vipimo) | 4 mm² |
| Sehemu nzima ya kondakta, sehemu ya chini kabisa (Vipimo) | 0.08 mm² |
| Kikundi cha nyenzo za kuhami joto (Data Muhimu ya Biashara) | I |
| Mahitaji, kushuka kwa volteji (Data Muhimu ya Biashara) | ≤ 3.2 mV |
| Kinga ya nyuma ya mkono (Data Muhimu ya Biashara) | guaranteed |
| Kasi ya mzunguko wa jaribio la kupinda (Data Muhimu ya Biashara) | 10 rpm |
| Matokeo ya jaribio la kushuka kwa volteji (Data Muhimu ya Biashara) | Test passed |
| Kipimo cha jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | 4.8 kV |
| Sehemu ya juu inayonyumbulika ya kondakta. (Vipimo) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Vipimo) | 0.08 mm² |
| Muunganisho katika akaunti na (data ya muunganisho) | CUL |
| Matokeo ya jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | Test passed |
| NF F16-101, NF F10-102 Daraja F (Data Muhimu ya Kibiashara) | 2 |
| NF F16-101, NF F10-102 Daraja la I (Data Muhimu ya Kibiashara) | 2 |
| Matokeo ya uimara wa usaidizi (Takwimu Muhimu za Kibiashara) | Test passed |
| Matokeo ya uthabiti wa mzunguko mfupi (Data Muhimu ya Biashara) | Test passed |
| Matokeo ya jaribio la kupanda kwa joto (Takwimu Muhimu za Kibiashara) | Test passed |
| Muunganisho katika akaunti na (Data Muhimu ya Biashara) | IEC 60947-7-1 |
| Kielezo cha oksijeni (DIN EN ISO 4589-2) (Data Muhimu ya Kibiashara) | >32 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Vipimo vya jaribio la ulinzi wa mshtuko (Data Muhimu ya Biashara) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Jaribio la mvutano wa sehemu nzima ya kondakta (Data Muhimu ya Biashara) | 4 mm² |
| Mbinu ya majaribio ya moto (DIN EN 60695-11-10) (Data Muhimu ya Biashara) | V0 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Takwimu Muhimu za Kibiashara) | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) (Takwimu Muhimu za Kibiashara) | passed |
| Sehemu ya kuweka volteji inayostahimili masafa ya umeme (Data Muhimu ya Biashara) | 1.5 kV |
| Uwezo wa kuwaka wa uso NFPA 130 (ASTM E 162) (Data Muhimu ya Kibiashara) | passed |
| Sehemu/uzito wa kondakta wa jaribio la kupinda (Data Muhimu ya Biashara) | 0.08 mm² / 0.1 kg |
| Upimaji wa saketi fupi ya sehemu mtambuka ya kondakta (Data Muhimu ya Biashara) | 2.5 mm² |
| Matumizi ya nyenzo za kuhami tuli kwenye baridi (Data Muhimu ya Biashara) | -60 °C |
| Tabia ya moto kwa magari ya reli (DIN 5510-2) (Data Muhimu ya Biashara) | Test passed |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida (Data Muhimu ya Biashara) | 0.77 W (the value is multiplied when connecting multiple levels) |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) (Data Muhimu ya Kibiashara) | 28 MJ/kg |
| Matokeo ya jaribio la volteji inayostahimili masafa ya nguvu (Data Muhimu ya Biashara) | Test passed |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) (Data Muhimu ya Kibiashara) | passed |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye kifuko cha plastiki cha juu zaidi. (Vipimo) | 2.5 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye sehemu ya chini ya mkono wa plastiki. (Vipimo) | 0.14 mm² |
| Kielezo cha halijoto ya nyenzo za kuhami joto (Elec.; UL 746 B) (Data Muhimu ya Kibiashara) | 130 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete kisicho na kifuko cha plastiki cha juu zaidi. (Vipimo) | 2.5 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila mkono wa plastiki. (Vipimo) | 0.14 mm² |
| Uthibitisho wa muda wa matumizi ya sifa za joto (mwako wa sindano) (Takwimu Muhimu za Kibiashara) | 30 s |
| Jaribio la kuzeeka kwa mizunguko ya halijoto ya moduli ya block ya terminal isiyo na skrubu (Data Muhimu ya Biashara) | 192 |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) (Data Muhimu ya Kibiashara) | 130 °C |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, feri MAPACHA zenye sleeve ya plastiki, upeo. (Vipimo) | 0.5 mm² |
| Kuangalia uthabiti wa mitambo ya sehemu za mwisho (muunganisho wa kondakta mara 5) (Data Muhimu ya Biashara) | Test passed |
Maelezo ya Bidhaa
Terminal block for detectors/actuators, nominal voltage: 250 V, nominal current: 18 A, number of connections: 5, connection type: Spring connection, Dimension cross-section: 2.5 mm², cross-section: 0.
