Kipatikana Bidhaa Maarufu
SPT 1,5/ 1-V-3,5

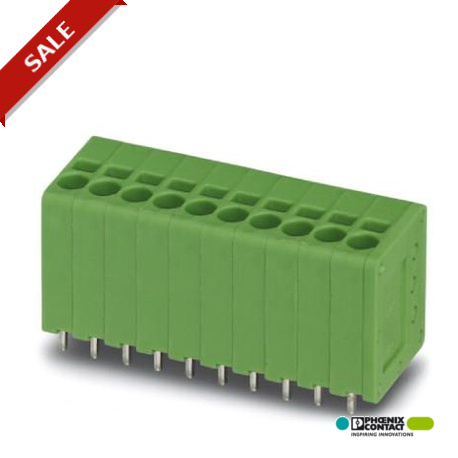

SPT 1,5/ 1-V-3,5 1706738 PHOENIX CONTACT PCB terminal block
$0.00USD
3239 kwenye hisa
Vipimo Muhimu
ETIM 4.0 (eCl@ss):EC002643
ETIM 5.0 (eCl@ss):EC002643
ETIM 6.0 (eCl@ss):EC002643
UNSPSC 13.2 (ETIM):39121432
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| (Hali ya mazingira) | |
| GTIN (Faida zako) | 4046356894272 |
| Joto kavu (Jaribio la mtetemo) | 168 h/100°C |
| Kumbuka (Uwezo wa muunganisho) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ufunguo wa Oda (Faida zako) | 1706738 |
| Volti (Vipimo vya umeme) | 160 V |
| Joto la unyevunyevu (Jaribio la mtetemo) | 48 h/30 °C/92 % |
| Matokeo (Mizunguko ya halijoto) | Test passed |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Kitengo cha kufungashia (Faida zako) | 1 |
| Lami (Data ya nyenzo - makazi) | 3.5 mm |
| Matokeo ya jaribio (Hali ya mazingira) | Test passed |
| Manukuu (Data ya nyenzo - makazi) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Vipimo (Mizunguko ya halijoto) | IEC 60998-2-1:2002-12 |
| Vipimo vya jaribio (Jaribio la kuvuta nje) | IEC 60998-2-2:2002-12 (in parts) |
| Mkondo uliokadiriwa (Data Muhimu ya Biashara) | 17.5 A |
| (Njia ya kukomesha na kuunganisha) | 1.5 mm² stranded 40 N |
| Jaribio la muunganisho (Hali za mazingira) | IEC 60998-2-2:2002-12 |
| Nafasi ya kubandika (Data ya nyenzo - makazi) | 8.2 mm |
| Vipimo (Jaribio la kupanda kwa halijoto) | IEC 60998-2-2:2002-12 (in parts) |
| Upana [w] (Data ya nyenzo - makazi) | 4.9 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Nambari ya ushuru maalum (Faida zako) | 85369010 |
| Urefu [ h ] (Data ya nyenzo - makazi) | 16.9 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 13.5 mm |
| Rangi ya nyumba (Data ya nyenzo - mwasiliani) | green (6021) |
| Upinzani wa mguso (Data Muhimu ya Kibiashara) | 0.8 mΩ |
| Vipimo vya pini (Data ya nyenzo - makazi) | 0.8 x 0.8 mm |
| Nafasi ya kubandika (Vipimo vya bidhaa) | 8.2 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 2.5 mm |
| Urefu wa kukatwa (Vigezo vya umeme) | 10 mm |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.1 mm |
| Vipimo (Vipimo vya umeme - Kazi) | IEC 60998-2-2:2002-12 (in parts) |
| Kikundi cha nyenzo za kuhami joto (Vipimo vya umeme) | I |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Vipimo vya umeme) | 2.5 kV |
| Sifa za uso (Uwezo wa muunganisho) | hot-dip tin-plated |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| eCl@ss 5.1 (Uzingatiaji wa Bidhaa za Mazingira) | 27141190 |
| eCl@ss 6.0 (Uzingatiaji wa Bidhaa za Mazingira) | 27261101 |
| eCl@ss 8.0 (Uzingatiaji wa Bidhaa za Mazingira) | 27440401 |
| eCl@ss 9.0 (Uzingatiaji wa Bidhaa za Mazingira) | 27440401 |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 100 |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya umeme) | 2.5 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Vipimo vya umeme) | 2.5 kV |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | Test passed IEC 60998-2-2:2002-12 |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Data Muhimu ya Biashara) | 2.5 kV |
| Volti ya insulation iliyokadiriwa (II/2) (Vipimo vya umeme) | 400 V |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya umeme) | 200 V |
| Volti ya insulation iliyokadiriwa (III/3) (Vipimo vya umeme) | 160 V |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 14.4 mm |
| Vipimo (Vibali vya hewa na umbali wa kuteleza) | IEC 60998-2-2:2002-12 (in parts) |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Joto kavu (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | 168 h/100°C |
| Mkondo uliokadiriwa (Vipimo vya mitambo kulingana na kiwango) | 17.5 A |
| Volti ya insulation iliyokadiriwa (III/2) (Data Muhimu ya Biashara) | 200 V |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Joto lenye unyevunyevu (Uwezo wa kubeba sasa / mikunjo inayopungua) | 48 h/30 °C/92 % |
| Thamani ya chini kabisa ya umbali wa kuteleza (II/2) (Vipimo vya umeme) | 2 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/2) (Vipimo vya umeme) | 1 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/3) (Vipimo vya umeme) | 2 mm |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 24 ... 16 |
| Upinzani wa mguso (Vipimo vya kiufundi kulingana na kiwango) | 0.8 mΩ |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Kielezo cha ufuatiliaji linganishi (IEC 60112:2003-01) (Vipimo vya umeme) | CTI 600 |
| Kibali cha chini kabisa - uwanja usio na usawa (II/2) (Vipimo vya umeme) | 1.5 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/2) (Vipimo vya umeme) | 1.5 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/3) (Vipimo vya umeme) | 1.5 mm |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 2.5 kV |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 200 V |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Muunganisho katika hali ya kawaida (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | EN-VDE |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 0.2 mm² solid 10 N |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 1.5 mm² (Stripping length 8 mm) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | V0 |
| Upinzani dhidi ya kuzeeka, hali ya unyevunyevu, kuingia kwa vitu vigumu na kuingia kwa maji yenye madhara (Uwezo wa kubeba sasa / mikunjo inayoharibika) | 168 h/100°C 48 h/30 °C/92 % |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 200 V, nominal section: 1.5 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, fam
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
PCB terminal block, nominal current: 17.5 A, nom. voltage: 200 V, pitch: 3.5 mm, number of positions: 1, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: green
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
