SMKDS 1/ 3-3,81 BD: V+,S,G

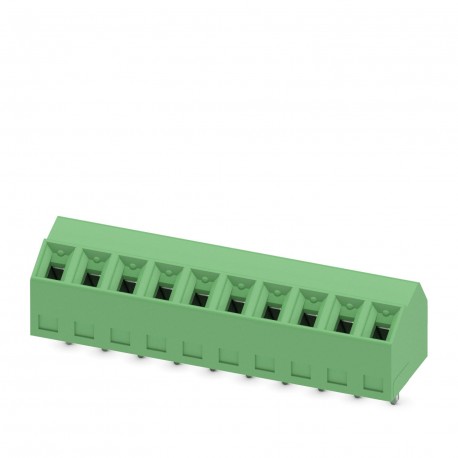

SMKDS 1/ 3-3,81 BD: V+,S,G 1012766 PHOENIX CONTACT Terminal for printed circuit board, pitch: 3,81 mm, numbe..
$0.00USD
4498 kwenye hisa
Vipimo Muhimu
Hatua:3.81 mm
Upana [w]:11.42 mm
Urefu [h]:13 mm
Urefu [l]:10 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Hatua | 3.81 mm |
| Upana [w] | 11.42 mm |
| Urefu [h] | 13 mm |
| Urefu [l] | 10 mm |
| Ubunifu wa Pin | Linear Pin Arrangement |
| Uchunguzi | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Urefu wa Maganda | 5 mm |
| Ujenzi | Terminal block for card |
| Mstari wa Bidhaa | COMBICON Terminals S |
| Aina ya Bidhaa | Printed Circuit Board Terminal |
| Kipenyo cha shimo | 1.1 mm |
| Mapitio ya Makala | 02 |
| Idadi ya safu mlalo | 1 |
| Urefu wa Jumla | 9.5 mm |
| Familia ya Bidhaa | SMKDS 1 |
| Rangi (Nyumba) | Green (6021) |
| Aina ya muunganisho | Screw connection with traction capsule |
| Sehemu ya Majina | 1 mm² |
| Idadi ya nguzo | 3 |
| Nyenzo ya mawasiliano | Cu Alloy |
| Mpango wa Vipimo | |
| Aina ya ufungaji | Wave soldering |
| Vipimo vya Hekalu | 0.5 x 0.9 mm |
| Kukaza torque | 0.22 Nm ... 0.25 Nm |
| Aina ya kifungashio | Boxed Packaging |
| Mkondo wa Majina KATIKA | 10 A |
| Volti ya kawaida ya Umoja wa Mataifa | 200 V |
| Vipimo vya Mtihani | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Nyenzo za kuhami joto | PA |
| Urefu wa Pini ya Kulehemu [P] | 3.5 mm |
| Sehemu ya Kondakta wa AWG | 26 ... 16 |
| Volti ya kawaida (II/2) | 400 V |
| Volti ya ukubwa (III/3) | 160 V |
| Umbo la kiendeshi: kichwa cha skrubu | Longitudinal groove (L) |
| Sehemu ngumu ya kondakta | 0.14 mm² ... 1.5 mm² |
| Sifa za Uso | Galvanically tinned |
| Ujumbe kuhusu ombi | For the safe connection of conductors, a defined torque must always be maintained. In particular, in two- and three-pole PCB terminals, the individual solder pin cannot control it at every point of contact. The terminal blocks therefore require assistance when connecting the conductors (manual fixing, bracketing in the housing). |
| Kikundi cha nyenzo za kuhami joto | I |
| CTI kulingana na IEC 60112 | 600 |
| Sehemu ya kondakta inayonyumbulika | 0.14 mm² ... 1 mm² |
| Volti ya vipimo (III/2) | 200 V |
| Halijoto ya Mazingira (Huduma) | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| Halijoto ya Mazingira (Kuweka) | -5 °C ... 100 °C |
| Volti ya muda mfupi ya nominella (II/2) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (II/2) | 400 V |
| Volti ya muda mfupi ya nominella (III/2) | 2.5 kV |
| Volti ya muda mfupi ya nominella (III/3) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (III/2) | 200 V |
| Ukubwa wa Voltage ya Insulation (III/3) | 160 V |
| Thamani ya chini kabisa ya mstari wa kuteleza (II/2) | 2 mm |
| Eneo la kulehemu la uso wa chuma (safu ya juu) | Tin (5 - 7 μm Sn) |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/2) | 1.5 mm |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/3) | 2 mm |
| Idadi ya Pini za Solder kwa Kila Uwezo | 1 |
| Volti ya muda mfupi ya vipimo (II/2) | 2.5 kV |
| Darasa la kuwaka kulingana na UL 94 | V0 |
| Volti ya Muda ya Vipimo (III/2) | 2.5 kV |
| Volti ya muda mfupi ya vipimo (III/3) | 2.5 kV |
| Halijoto ya Mazingira (Uhifadhi/Usafiri) | -40 °C ... 70 °C |
| Eneo la Kuchomea Chuma Uso (Safu ya Kati) | Nickel (2 - 3 μm Ni) |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, ngumu | 0.14 mm² ... 0.5 mm² |
| Uso wa chuma wa sehemu ya mwisho (safu ya juu) | Tin (5 - 7 μm Sn) |
| Uso wa chuma wa sehemu ya mwisho (safu ya kati) | Nickel (2 - 3 μm Ni) |
| Unyevu wa hewa (uhifadhi/usafiri) | 30 % ... 70 % |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vinavyonyumbulika | 0.14 mm² ... 0.2 mm² |
| Joto la mtihani wa ugumu wa mpira kulingana na EN 60695-10-2 | 125 °C |
| Upinzani dhidi ya mikondo ya uvujaji (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Sehemu ya kondakta inayonyumbulika yenye kifuniko cha vidole vya miguu, yenye mkono wa plastiki | 0.25 mm² ... 0.5 mm² |
| Sehemu ya kondakta inayonyumbulika yenye kofia ya vidole, bila kifuniko cha plastiki | 0.25 mm² ... 0.5 mm² |
| Thamani ya Chini Zaidi ya Umbali wa Insulation ya Hewa - Sehemu Isiyo na Sawa (II/2) | 1.5 mm |
| Thamani ya Chini Zaidi ya Umbali wa Kinga Hewa - Sehemu Isiyo na Uwiano (III/2) | 1.5 mm |
| thamani ya chini kabisa ya umbali wa insulation ya hewa - uwanja usio na usawa (III/3) | 1.5 mm |
| Idadi ya kuwaka ya nyuzi za incandescent za GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la nyuzi za incandescent GWIT kulingana na EN 60695-2-13 | 775 |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 10 A, dimensioning voltage (III/2): 200 V, nominal cross-section: 1 mm², number of rows: 1, number of poles per row: 3, article family: SMKDS
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
