RIF-1-RSC-LDP-24DC/2X21AU

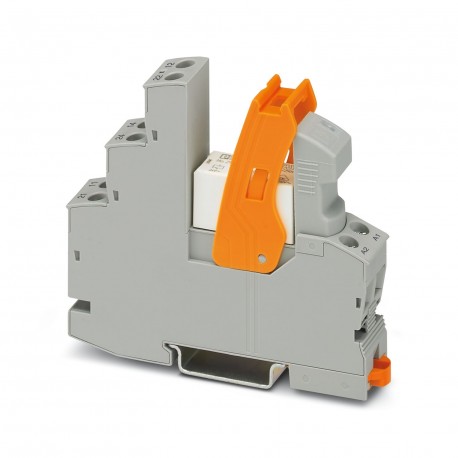

RIF-1-RSC-LDP-24DC/2X21AU 2903346 PHOENIX CONTACT Relay Module
$0.00USD
4091 kwenye hisa
Vipimo Muhimu
GTIN:4046356732796
Ufunguo wa kuagiza:2903346
(Upande wa koili):36 V DC
Ukurasa wa katalogi:Page 343 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356732796 |
| Ufunguo wa kuagiza | 2903346 |
| (Upande wa koili) | 36 V DC |
| Ukurasa wa katalogi | Page 343 (C-5-2017) |
| Kina (Dokezo) | 75 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 16 mm |
| Urefu (Dokezo) | 89 mm |
| (Upande wa mguso) | 2 A (at 250 V, AC15) |
| Nchi ya asili | CN (China) |
| Dokezo (Upande wa mguso) | the following values are applicable if a gold layer is destroyed |
| (Data ya muunganisho 1) | 20 ... 12 (flexible) |
| (Data ya muunganisho 2) | RT III (Relay) |
| Nambari ya ushuru maalum | 85364110 |
| Insulation (Jumla) | Safe isolation, basic insulation, and 4 kV rated surge voltage between all changeover contacts. |
| Aina ya mguso (Upande wa koili) | 2 PDT |
| Kumbuka (Data ya muunganisho 2) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Dokezo (Data Muhimu ya Kibiashara) | FBS 2-6... plug-in bridge for the input side (A2) and FBS-2-8... plug-in bridge for the output side (11/21) |
| Torque (Data ya muunganisho 1) | 0.5 Nm ... 0.6 Nm |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi, hard gold-plated |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| Kategoria ya overvoltage (Jumla) | III |
| Nyenzo ya mguso (Upande wa mguso) | AgNi |
| Viwango/kanuni (Jumla) | DIN EN 50178 |
| Aina ya dokezo (Data ya muunganisho 2) | Notes on operation |
| Volti ya koili (Hali ya mazingira) | 24 V DC |
| Uwezo wa kubadili (Upande wa mguso) | 2 A (at 24 V, DC13) |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 50 mA |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 1 mA (at 24 V) |
| Hali ya uendeshaji (Data ya muunganisho 2) | 100% operating factor |
| Aina ya noti (Data Muhimu ya Biashara) | Notes on operation |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Jina la muunganisho (Data ya muunganisho 1) | Contact side |
| Uzito halisi (SAP) (Data ya muunganisho 2) | 69.5 g |
| Urefu wa kuondoa (Data ya muunganisho 1) | 8 mm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 69.500 g |
| Mbinu ya muunganisho (Data ya muunganisho 1) | Screw connection |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 30 V AC |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa mguso) | 10 mA (At 5 V) |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 100 mV (at 10 mA) |
| Nafasi ya kupachika (Data ya muunganisho 2) | any |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 50 mA |
| Mzunguko wa kinga (Hali ya mazingira) | Damping diode |
| Kiwango cha ulinzi (Data ya muunganisho 2) | IP20 (Relay base) |
| Volti ya juu zaidi ya kubadili (Upande wa mguso) | 250 V AC/DC |
| Volti ya chini kabisa ya kubadili (Upande wa mguso) | 5 V (at 10 mA) |
| Jaribio la volteji PDT/PDT (Data ya muunganisho 2) | 2.5 kVrms(50 Hz, 1 min.) |
| Maagizo ya kuunganisha (Data ya muunganisho 2) | In rows with zero spacing |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 10 ms |
| Kupunguza mkondo unaoendelea (Upande wa mguso) | 25 A (20 ms, N/O contact) |
| Muda wa kawaida wa majibu (Hali za mazingira) | 8 ms |
| (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 20 ... 12 (flexible) |
| Muda wa huduma ya mitambo (Data ya muunganisho 2) | approx. 3x 107cycles |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 70 °C |
| Muda wa huduma, umeme (Data ya muunganisho 2) | see diagram |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 24 V DC |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta AWG (Data ya muunganisho 1) | 20 ... 10 (solid) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V2 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 18 mA |
| Sehemu ngumu ya kondakta (Data ya muunganisho 1) | 0.5 mm² ... 4 mm² |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 1.2 W (at 24 V DC) |
| Torque (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 0.5 Nm ... 0.6 Nm |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Data ya muunganisho 1) | 0.5 mm² ... 4 mm² |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa mguso) | 192 W (at 24 V DC) |
| Jina la muunganisho (Upande wa mguso (wenye safu ya dhahabu iliyoharibika)) | Coil side |
| Kiwango cha volteji ya kuingiza data kwa kurejelea UN (Hali za mazingira) | see diagram |
| Urefu wa kukatwa (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 8 mm |
| Njia ya muunganisho (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | Screw connection |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.43 W |
| Jaribu mgusano wa vilima/mgusano wa relay ya volteji (Data ya muunganisho 2) | 4 kVrms(50 Hz, 1 min.) |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 20 ... 10 (solid) |
| Sehemu ngumu ya kondakta (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.5 mm² ... 4 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.5 mm² ... 4 mm² |
| Sehemu ngumu ya kondakta (kondakta 2 zenye sehemu sawa) (Data ya muunganisho 1) | 0.5 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kondakta 2 zenye sehemu sawa) (Data ya muunganisho 1) | 0.5 mm² ... 2.5 mm² |
| Sehemu ngumu ya kondakta (kondakta 2 zenye sehemu sawa) (Upande wa mguso (wenye safu ya dhahabu iliyoharibika)) | 0.5 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kondakta 2 zenye sehemu sawa) (Upande wa mguso (wenye safu ya dhahabu iliyoharibika)) | 0.5 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Pre-assembled relay module with screw connection, consisting of: relay socket, relay with multi-layer universal contact, plug-in indication/antiparasitic module and clamping flange. Contact type: 2 sw
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
RIF-1... relay base, for miniature power relay with 1 or 2 changeover contacts or identical solid-state relays, screw connection, plug-in option for input/interference suppression modules, for mounting on NS 35/7,5
