RIF-1-RSC-LDP-24DC/2X21/FG

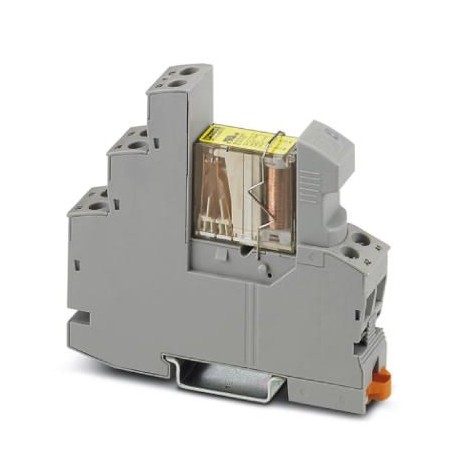

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Relay Module
$0.00USD
3078 kwenye hisa
Vipimo Muhimu
GTIN:4055626394596
Ufunguo wa kuagiza:2909848
(Jumla):EN 50205
(Upande wa koili):3 A (at 230 V, AC15)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626394596 |
| Ufunguo wa kuagiza | 2909848 |
| (Jumla) | EN 50205 |
| (Upande wa koili) | 3 A (at 230 V, AC15) |
| Kina (Dokezo) | 75 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 16 mm |
| Urefu (Dokezo) | 89 mm |
| (Upande wa mguso) | 20 ... 12 (flexible) |
| Nchi ya asili | CN (China) |
| Nambari ya ushuru maalum | 85364110 |
| Insulation (Jumla) | safe isolation |
| Uzingatiaji (Jumla) | CE-compliant |
| Uteuzi (Jumla) | Air clearances and creepage distances between the power circuits |
| Torque (Upande wa mguso) | 0.5 Nm ... 0.6 Nm |
| Aina ya mguso (Upande wa koili) | 2 changeover contacts, forcibly actuated |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi |
| (Upande wa kuingiza data ya muunganisho) | 20 ... 12 (flexible) |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| (Upande wa kutoa data ya muunganisho) | 4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO) |
| Jina la muunganisho (Upande wa mawasiliano) | Coil side |
| Kategoria ya overvoltage (Jumla) | III |
| Uwezo wa kubadili (Upande wa koili) | 2 A (at 24 V, DC13) |
| Viwango/kanuni (Jumla) | DIN EN 50178/VDE 0160 |
| Urefu wa kukatwa (Upande wa mguso) | 8 mm |
| Mbinu ya muunganisho (Upande wa mawasiliano) | Screw connection |
| Volti ya koili (Hali ya mazingira) | 24 V DC |
| B10d (Connection data output side) | 600000 Cycles (AC1; 250 V / 6 A; 1 NO) |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 6 A |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 10 mA |
| Volti ya insulation iliyokadiriwa (Jumla) | 250 V |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Torque (Upande wa kuingiza data ya muunganisho) | 0.5 Nm ... 0.6 Nm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 72.000 g |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC/DC |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 15 V AC/DC |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 6 A |
| Mzunguko wa kinga (Hali ya mazingira) | Damping diode |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 10 ms |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso) | 20 ... 10 (solid) |
| Muda wa kawaida wa majibu (Hali za mazingira) | 10 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 50 °C |
| Sehemu ngumu ya kondakta (Upande wa mguso) | 0.5 mm² ... 4 mm² |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| Hali ya uendeshaji (Upande wa kutoa data ya muunganisho) | 100% operating factor |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 24 V DC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Screw connection |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso) | 0.5 mm² ... 4 mm² |
| Nafasi ya kupachika (Upande wa kutoa data ya muunganisho) | any |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V2 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 30 mA |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 144 W (at 24 V DC) |
| Kiwango cha ulinzi (Upande wa kutoa data ya muunganisho) | IP20 (Relay base) |
| Maagizo ya uunganishaji (Upande wa kutoa data ya muunganisho) | In rows with zero spacing |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -20 °C ... 70 °C |
| Muda wa huduma ya mitambo (Upande wa kutoa data ya muunganisho) | approx. 107cycles |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 20 ... 10 (solid) |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.5 mm² ... 4 mm² |
| Kiwango cha volteji ya kuingiza data kwa kurejelea UN (Hali za mazingira) | see diagram |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.72 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.5 mm² ... 4 mm² |
| Sehemu ngumu ya kondakta (kondakta 2 zenye sehemu sawa) (Upande wa mguso) | 0.5 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kondakta 2 zenye sehemu sawa) (Upande wa mguso) | 0.5 mm² ... 2.5 mm² |
| Sehemu ngumu ya kondakta (kondakta 2 zenye sehemu sawa) (Upande wa kuingiza data ya muunganisho) | 0.5 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kondakta 2 zenye sehemu sawa) (Upande wa kuingiza data ya muunganisho) | 0.5 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Pre-assembled relay module with screw connection, consisting of: relay socket, safety relay with forced-conduction contacts according to DIN EN 61810-3, plug-in indication/anti-parasitic module and cl
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Safety relay with forcibly guided contacts in acc. with DIN EN 50205, contact type 2 PDTs. The requirements for type A in accordance with EN 50205 are fulfilled when the wiring topology is 1 NO / 1 NC.
