RIF-1-RPT-LV-120AC/1X21MS

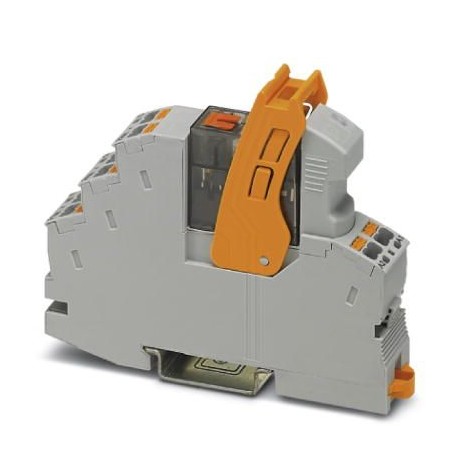

RIF-1-RPT-LV-120AC/1X21MS 2909776 PHOENIX CONTACT Relay Module
$0.00USD
3447 kwenye hisa
Vipimo Muhimu
GTIN:4055626380292
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2909776
(Upande wa koili):3 A (at 240 V, AC15)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626380292 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2909776 |
| (Upande wa koili) | 3 A (at 240 V, AC15) |
| Ukurasa wa katalogi | Page 344 (C-5-2017) |
| Kina (Dokezo) | 75 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 16 mm |
| Urefu (Dokezo) | 93 mm |
| (Upande wa mguso) | 26 ... 16 (flexible) |
| Nchi ya asili | CN (China) |
| (Data ya muunganisho 1) | 26 ... 16 (flexible) |
| (Data ya muunganisho 2) | RT II (Relay) |
| Nambari ya ushuru maalum | 85364110 |
| Insulation (Jumla) | safe isolation |
| Aina ya mguso (Upande wa koili) | 1 PDT |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| Jina la muunganisho (Upande wa mawasiliano) | Coil side |
| Kategoria ya overvoltage (Jumla) | III |
| Uwezo wa kubadili (Upande wa koili) | 2 A (at 24 V, DC13) |
| Viwango/kanuni (Jumla) | DIN EN 50178 |
| Urefu wa kukatwa (Upande wa mguso) | 8 mm |
| Mbinu ya muunganisho (Upande wa mawasiliano) | Push-in connection |
| Volti ya koili (Hali ya mazingira) | 120 V AC |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 32 A (20 ms, N/O contact) |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 10 mA (at 12 V) |
| Hali ya uendeshaji (Data ya muunganisho 2) | 100% operating factor |
| Volti ya insulation iliyokadiriwa (Jumla) | 250 V AC |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Jina la muunganisho (Data ya muunganisho 1) | Contact side |
| Kiwango cha chini cha uwezo wa kubadili (Upande wa koili) | 120 mW |
| Masafa ya mtandao mkuu (Hali ya mazingira) | 50/60 Hz |
| Uzito halisi (SAP) (Data ya muunganisho 2) | 70.8 g |
| Urefu wa kuondoa (Data ya muunganisho 1) | 8 mm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 70.800 g |
| Mbinu ya muunganisho (Data ya muunganisho 1) | Push-in connection |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC/DC |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 12 V (at 10 mA) |
| Nafasi ya kupachika (Data ya muunganisho 2) | any |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | see diagram |
| Mzunguko wa kinga (Hali ya mazingira) | Varistor |
| Kiwango cha ulinzi (Data ya muunganisho 2) | IP20 (Relay base) |
| Maagizo ya kuunganisha (Data ya muunganisho 2) | In rows with zero spacing |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso) | 26 ... 16 (solid) |
| Muda wa kawaida wa majibu (Hali za mazingira) | 4 ms ... 10 ms |
| Muda wa huduma ya mitambo (Data ya muunganisho 2) | approx. 5x 106cycles |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 50 °C |
| Sehemu ngumu ya kondakta (Upande wa mguso) | 0.14 mm² ... 1.5 mm² |
| Muda wa huduma, umeme (Data ya muunganisho 2) | see diagram |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 120 V AC |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | 1 |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta AWG (Data ya muunganisho 1) | 26 ... 16 (solid) |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso) | 0.14 mm² ... 1.5 mm² |
| Kipindi cha kawaida cha kutolewa (Hali za mazingira) | 3 ms ... 20 ms |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V2 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 7 mA |
| Sehemu ngumu ya kondakta (Data ya muunganisho 1) | 0.14 mm² ... 1.5 mm² |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 264 W (at 24 V DC) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Data ya muunganisho 1) | 0.14 mm² ... 1.5 mm² |
| Kiwango cha volteji ya kuingiza data kwa kurejelea UN (Hali za mazingira) | see diagram |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.84 W |
| Jaribu mgusano wa vilima/mgusano wa relay ya volteji (Data ya muunganisho 2) | 4 kVrms(50 Hz, 1 min.) |
Maelezo ya Bidhaa
Pre-assembled relay module with push-in connection, consisting of: relay socket, relay fixing brackets, plug-in anti-parasitic module and relay with power contact with test button and integrated statu
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
RIF-1... relay base, for miniature power relay with 1 or 2 PDTs or solid-state relays of the same design, push-in connection, plug-in option for input/suppressor modules, for mounting on NS 35/7,5
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
