RBO 6-WD-HC

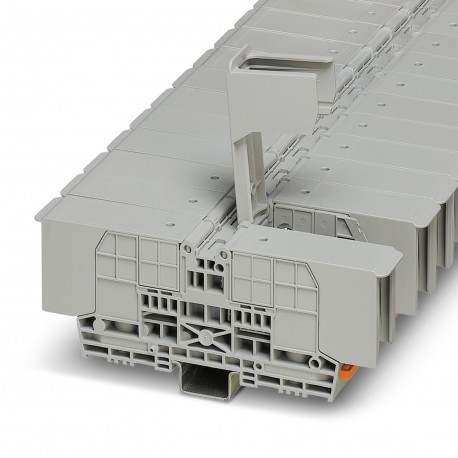

RBO 6-WD-HC 1099418 PHOENIX CONTACT Bolt connection terminal block, nom. voltage: 1000 V, nominal current: 1..
$0.00USD
4344 kwenye hisa
Vipimo Muhimu
:NS 35/15
Rangi:gray (RAL 7042)
Upana:15 mm
Urefu:80.8 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| NS 35/15 | |
| Rangi | gray (RAL 7042) |
| Upana | 15 mm |
| Urefu | 80.8 mm |
| Matokeo | Test passed |
| Spektramu | Service life test category 1, class B, body mounted |
| Kiwango cha ASD | 0.964 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 150 Hz |
| Uwezo | 1 |
| Urefu wa bolti | 17 mm |
| Umbo la mapigo | Half-sine |
| Kuongeza kasi | 5.72g |
| Aina ya bidhaa | Bolt connection terminal block |
| Uzi wa skrubu | M6 |
| Kipenyo cha boliti | 6 mm |
| Sehemu ya msalaba | 6 mm² ... 35 mm² |
| Kipenyo cha shimo | 6.5 mm |
| Aina ya kupachika | NS 35/7,5 |
| Vipimo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Idadi ya safu mlalo | 1 |
| Muda wa mshtuko | 18 ms |
| Mkondo wa nominella | 125 A |
| Volti ya kawaida | 1000 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 00 |
| Urefu wa kukatwa | The stripping length depends on the specification provided by the cable lug manufacturer. |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | (converted acc. to IEC) |
| Kukaza torque | 3.2 ... 3.7 Nm |
| Kina cha NS 35/15 | 57.3 mm |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Kina kwenye NS 35/7,5 | 49.8 mm |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Kiwango cha juu cha mzigo wa sasa | 125 A (with 35 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 35 mm² |
| Idadi ya miunganisho | 2 |
| Mpangilio wa volteji ya jaribio | 2.2 kV |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Usaidizi wa reli/urekebishaji wa DIN | NS 35/7,5 |
| Kikundi cha nyenzo za kuhami joto | I |
| Sehemu ngumu ya kondakta | 2.5 mm² ... 35 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 2.5 mm² ... 35 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 12 ... 2 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Rangi ya utambulisho wa vifuniko vya kebo ya pete: bluu | 2.5 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 4.06 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Rangi ya utambulisho wa vifuniko vya kebo ya pete: njano | 6 mm² |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Maelezo ya Bidhaa
Stud connection terminal, nominal voltage: 1000 V, nominal current: 125 A, number of connections: 2, number of poles: 1, connection type: Stud connection, 1st floor, Sizing cross-section: 35 mm², cros
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
