QUINT4-PS/1AC/24DC/1.3/PT

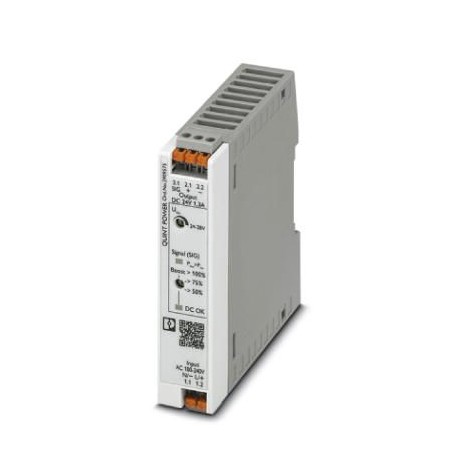

QUINT4-PS/1AC/24DC/1.3/PT 2909575 PHOENIX CONTACT Power supply unit
$0.00USD
4648 kwenye hisa
Vipimo Muhimu
GTIN:4055626356471
Ufunguo wa kuagiza:2909575
Kitengo cha kufungasha:1 pc
(Data ya kuingiza):< 3.1 W (230 V AC)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626356471 |
| Ufunguo wa kuagiza | 2909575 |
| Kitengo cha kufungasha | 1 pc |
| (Data ya kuingiza) | < 3.1 W (230 V AC) |
| (Data ya matokeo) | > 486000 h (60 °C) |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85044030 |
| (Hali ya mazingira) | typ. 43 ms (230 V AC) |
| Kupunguza (Data ya kuingiza) | > 60 °C (2.5%/K) |
| Ufanisi (Data ya matokeo) | typ. 89.2 % (120 V AC) |
| Uzito halisi (Data ya matokeo) | 0.188 kg |
| Nguvu ya kutoa (Data ya kuingiza) | 30 W |
| Urefu wa kukatwa (Jumla) | 10 mm |
| Darasa la hali ya hewa (Vipimo) | 3K3 (in acc. with EN 60721) |
| Mbinu ya muunganisho (Jumla) | Push-in technology |
| Kina (Data Muhimu ya Biashara) | 90 mm |
| Upana (Data Muhimu ya Biashara) | 22.5 mm |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Urefu (Data Muhimu ya Kibiashara) | 106 mm |
| Mabaki ya wimbi (Data ya kuingiza) | < 40 mVPP(with nominal values) |
| Mkengeuko wa udhibiti (Data ya kuingiza) | < 0.5 % (Static load change 10 % ... 90 %) |
| Darasa la ulinzi (Data ya matokeo) | II |
| Fuse ya kuingiza (Hali ya mazingira) | 3.15 A (slow-blow, internal) |
| (Data ya muunganisho kwa ajili ya kuashiria) | ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Kiwango cha uchafuzi (Vipimo) | 2 |
| Upinzani wa maoni (Data ya kuingiza) | ≤ 35 V DC |
| Urefu wa usakinishaji (Vipimo) | ≤ 5000 m (> 2000 m, observe derating) |
| Muunganisho katika mfululizo (Data ya kuingiza) | yes |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Kiwango cha ulinzi (Data ya matokeo) | IP20 |
| Muda wa kawaida wa majibu (Data ya kuingiza) | 500 ms |
| Maagizo ya uunganishaji (Data ya matokeo) | DIN rail mounting |
| Muunganisho sambamba (Data ya kuingiza) | Yes, for redundancy and increased capacity |
| Volti ya pato la kawaida (Data ya kuingiza) | 24 V DC |
| Uzuiaji wa sehemu kuu (Hali ya mazingira) | typ. 43 ms (120 V AC) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 248.450 g |
| Mshtuko (Data ya muunganisho kwa ajili ya kuashiria) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 25; |
| Kuongeza Nguvu (IDyn.Boost) (Data ya kuingiza) | 2.6 A (≤ 60 °C (5 s)) |
| Kuongeza Tuli (IStat.Boost) (Data ya kuingiza) | 1.625 A (≤ 40 °C) |
| Aina ya ulinzi (Hali ya mazingira) | Transient surge protection |
| Voltage (Data ya muunganisho kwa ajili ya kuashiria) | 10 V (Test Level 3) |
| Maoni (Data ya muunganisho kwa ajili ya kuashiria) | Criterion B |
| Matumizi ya sasa (Hali ya mazingira) | 0.46 A (100 V AC) |
| Kiwango cha volteji ya kuingiza (Hali za mazingira) | 100 V AC ... 240 V AC -15 % ... +10 % |
| MTBF (IEC 61709, SN 29500) (Data ya matokeo) | > 1904000 h (25 °C) |
| Mkondo wa pato la nominella (IN) (Data ya kuingiza) | 1.3 A |
| Mkondo wa kuongezeka kwa kasi (Hali ya mazingira) | typ. 14 A (at 25 °C) |
| Kiwango cha juu cha upotezaji wa nguvu. (Data ya kuingiza) | < 3.7 W (120 V AC) |
| Urefu wa kuondoa (Data ya muunganisho, ingizo) | 10 mm |
| Sehemu ya juu ya kondakta AWG. (Jumla) | 14 |
| Sehemu ya msalaba ya kondakta AWG dakika. (Jumla) | 24 |
| Mbinu ya muunganisho (Data ya muunganisho, ingizo) | Push-in technology |
| Urefu wa kuondoa (Data ya muunganisho, matokeo) | 10 mm |
| Mbinu ya muunganisho (Data ya muunganisho, matokeo) | Push-in technology |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Upeo wa juu wa sehemu nzima ya kondakta. (Jumla) | 2.5 mm² |
| Sehemu nzima ya kondakta dakika 1. (Jumla) | 0.2 mm² |
| Chaji ya mkondo kwa PE (Hali ya mazingira) | < 0.25 mA (264 V AC, 60 Hz) |
| Idhini za UL (Data ya muunganisho kwa ajili ya kuashiria) | UL Listed UL 61010-1 |
| Ingizo/matokeo ya volteji ya insulation (Data ya matokeo) | 4 kV AC (type test) |
| Matumizi ya nguvu ya kawaida (Hali ya mazingira) | 37 VA |
| Sehemu ya juu inayonyumbulika ya kondakta. (Jumla) | 2.5 mm² |
| Sehemu ya msalaba ya kondakta yenye sehemu ndogo inayonyumbulika (Jumla) | 0.2 mm² |
| Masafa ya masafa (Data ya muunganisho kwa ajili ya kuashiria) | 0.15 MHz ... 80 MHz |
| Nguvu ya juu zaidi ya dielectric (Hali ya mazingira) | 300 V AC 30 s |
| Utoaji wa mguso (Data ya muunganisho kwa ajili ya kuashiria) | 4 kV (Test Level 2) |
| Mzunguko/kipengele cha kinga (Hali ya mazingira) | Varistor |
| Jaribu nguvu ya sehemu (Data ya muunganisho kwa ajili ya kuashiria) | 3 V/m (Test Level 2) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Viwango/kanuni (Data ya muunganisho kwa ajili ya kuashiria) | EN 61000-4-8 |
| Mtetemo (uendeshaji) (Data ya muunganisho kwa ajili ya kuashiria) | < 15 Hz, ±2.5 mm amplitude; 15 Hz ... 100 Hz: 2.3 g 90 Min. (in accordance with IEC 60068-2-6) |
| Halijoto ya mazingira (aina ya kampuni inayoanza imejaribiwa) (Vipimo) | -40 °C |
| Kiwango cha kuweka cha volteji ya kutoa (USet) (Data ya kuingiza) | 24 V DC ... 28 V DC (constant capacity) |
| Utoaji wa kelele ulioendeshwa (Data ya muunganisho kwa ajili ya kuashiria) | EN 55016 EN 61000-6-4 (Class A) |
| Sehemu mtambuka ya kondakta AWG upeo. (Data ya muunganisho, ingizo) | 14 |
| Sehemu ya chini ya AWG ya kondakta (Data ya muunganisho, ingizo) | 24 |
| Kiwango - Utenganishaji Salama (Data ya muunganisho kwa ajili ya kuashiria) | IEC 61558-2-16 |
| Sehemu mtambuka ya kondakta AWG upeo. (Data ya muunganisho, matokeo) | 14 |
| Sehemu ya msalaba ya kondakta AWG ya chini. (Data ya muunganisho, matokeo) | 24 |
| Upeo wa juu wa sehemu nzima ya kondakta. (Data ya muunganisho, ingizo) | 2.5 mm² |
| Dakika dhabiti ya sehemu nzima ya kondakta. (Data ya muunganisho, ingizo) | 0.2 mm² |
| Kiwango cha juu cha unyevu kinachoruhusiwa (utendaji) (Vipimo) | ≤ 95 % (at 25 °C, non-condensing) |
| Usambazaji wa nguvu ya juu zaidi katika hali isiyo na mzigo (Data ya kuingiza) | < 0.4 W (230 V AC) |
| Ulinzi dhidi ya voltage ya kuongezeka kwenye pato (Data ya kuingiza) | ≤ 32 V DC |
| Upeo wa juu wa sehemu nzima ya kondakta. (Data ya muunganisho, matokeo) | 2.5 mm² |
| Dakika dhabiti ya sehemu nzima ya kondakta. (Data ya muunganisho, matokeo) | 0.2 mm² |
| Kiwango - Usalama wa Umeme (Data ya muunganisho kwa ajili ya kuashiria) | IEC 61010-2-201 (SELV) |
| Utangamano wa sumaku-umeme (Data ya muunganisho kwa ajili ya kuashiria) | Conformance with EMC Directive 2014/30/EU |
| Sehemu nzima ya kondakta ina uwezo wa kunyumbulika wa juu zaidi. (Data ya muunganisho, ingizo) | 2.5 mm² |
| Kiwango cha chini kinachonyumbulika cha sehemu nzima ya kondakta (Data ya muunganisho, ingizo) | 0.2 mm² |
| Sehemu nzima ya kondakta ina uwezo wa kunyumbulika wa juu zaidi. (Data ya muunganisho, matokeo) | 2.5 mm² |
| Kiwango cha chini kinachonyumbulika cha sehemu nzima ya kondakta (Data ya muunganisho, matokeo) | 0.2 mm² |
| Kategoria ya volteji kupita kiasi (EN 61010-1) (Data ya muunganisho kwa ajili ya kuashiria) | II |
| Kategoria ya volteji kupita kiasi (EN 62477-1) (Data ya muunganisho kwa ajili ya kuashiria) | III (≤ 2000 m) |
| Kiwango - Usalama wa transfoma (Data ya muunganisho kwa ajili ya kuashiria) | EN 61558-2-16 |
| Kiwango - Usalama wa volteji ya chini sana (Data ya muunganisho kwa ajili ya kuashiria) | IEC 61010-1 (SELV) |
| Kiwango - Kikomo cha mikondo ya harmonic ya mtandao mkuu (Data ya muunganisho kwa ajili ya kuashiria) | EN 61000-3-2 |
| Vifaa vya kawaida vya usambazaji wa umeme kwa voltage ya chini yenye pato la DC (Data ya muunganisho kwa ajili ya kuashiria) | EN 61204-3 |
Maelezo ya Bidhaa
Primary switching power supplies, QUINT POWER, Push-in connection, Rail mounting, input:1phase, output: 24 VDC / 1.3 A
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
