QPD W3PE2,5 M25 1,0 BK

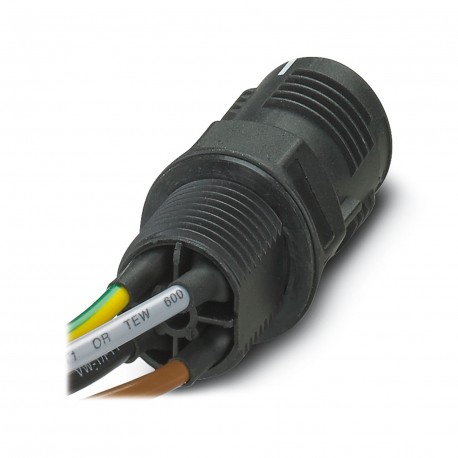

QPD W3PE2,5 M25 1,0 BK 1423984 PHOENIX CONTACT Panel feed-through
$0.00USD
4835 kwenye hisa
Vipimo Muhimu
:690 V DC
Aina:QPD 4x2,5
Rangi:black (RAL 9005)
Upana:30 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 690 V DC | |
| Aina | QPD 4x2,5 |
| Rangi | black (RAL 9005) |
| Upana | 30 mm |
| Usimbaji | coded |
| Urefu | 47.7 mm |
| Kipenyo | 30 mm |
| Urefu wa kebo | 1 m |
| Haina halojeni | Wire insulation and filler contain halogen |
| Aina ya bidhaa | Panel feed-through |
| Aina ya kupachika | Front mounting M25 |
| Imekadiriwa mkondo | 20 A |
| Familia ya bidhaa | QPD |
| Nguvu ya athari | IK07 |
| Marekebisho ya makala | 03 |
| Mawasiliano ya Nyenzo | Cu |
| Nyumba ya Nyenzo | PA |
| Kuashiria nafasi | 1, 2, 3, PE |
| Wasifu wa muunganisho | 3+PE |
| Upinzani wa mguso | < 3 mΩ |
| Mkondo wa nominella IN | 20 A |
| Volti ya kawaida ya Umoja wa Mataifa | 690 V AC |
| Sehemu ya msalaba wa kebo | 2.5 mm² |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Mchoro wa vipimo | |
| Idadi ya nafasi | 4 |
| Kiwango cha ulinzi | IP66 |
| Kategoria ya volteji nyingi | III |
| volteji iliyokadiriwa (II/2) | 1000 V |
| Idadi ya miunganisho | 10 |
| Volti iliyokadiriwa (III/3) | 690 V |
| volteji iliyokadiriwa (III/2) | 690 V |
| Uso wa mguso wa nyenzo | silver-plated |
| Uzuiaji wa waya wa nyenzo | PVC/PE/TPE/rubber |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 6 kV |
| Mizunguko ya kuingiza/kutoa | max. 50 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 6 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 6 kV |
| Kukaza torque Nati ya Muungano | 10 Nm |
| Sehemu ya muunganisho AWG | 16 ... 14 |
| Sehemu ngumu ya kondakta | 1 mm² ... 2.5 mm² |
| Nati ya kufunga ya kukaza torque | 5 Nm |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 100 °C |
| kondakta sehemu ya msalaba flexibel | 1 mm² ... 2.5 mm² |
| Idadi ya miunganisho kwa kila nafasi | 1 |
| Kipenyo cha waya ikijumuisha insulation | 2 mm ... 3.6 mm |
| Mbinu ya muunganisho Upande wa kifaa | Single wires (Welded-on) |
| Halijoto wakati kondakta ameunganishwa | -5 °C ... 50 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 100 °C |
| Mara kwa mara ya miunganisho kati ya kondakta wa sehemu hiyo hiyo ya msalaba | max. 10 |
| Muundo wa litz ya mtu binafsi katika acc. yenye VDE 0295 / kipenyo kidogo zaidi cha waya | VDE 0295 class 1 to 6/min. 0.15 mm |
Maelezo ya Bidhaa
Feedthrough, QUICKON connection, number of poles: 3+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, without QUICKON nut, mounting thread: M25, IDC connection (soldered), 2.5 mm², conductors cut so that the
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
