Kipatikana Bidhaa Maarufu
QPD W3PE1,5 8-13 M20 0,15BK AE

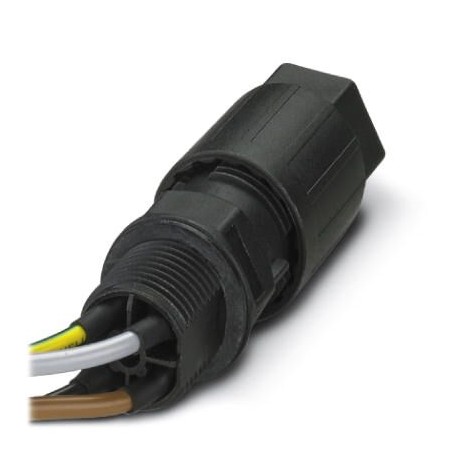

QPD W3PE1,5 8-13 M20 0,15BK AE 1136438 PHOENIX CONTACT Panel feed-through, QUICKON connection, number of pos..
$0.00USD
4844 kwenye hisa
Vipimo Muhimu
GTIN:4063151075385
(Kebeli):IP69K
Ufunguo wa kuagiza:1136438
(Michoro):IDC connection
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4063151075385 |
| (Kebeli) | IP69K |
| Ufunguo wa kuagiza | 1136438 |
| (Michoro) | IDC connection |
| Kitengo cha kufungasha | 1 |
| Type (Drawings) | QPD 4x1,5 |
| Rangi (Michoro) | black |
| Nambari ya ushuru maalum | 85444290 |
| Rangi za waya (Jumla) | Black, black, black, green-yellow |
| Locking type (Drawings) | Screw locking |
| Length of cable (Drawings) | 0.15 m |
| Kuashiria nafasi (Jumla) | 1, 2, 3, PE |
| Mbinu ya muunganisho (Michoro) | QUICKON connection |
| Kiwango cha ulinzi (Kebo) | IP66 |
| Mchoro wa vipimo (Michoro) | |
| Idadi ya nafasi (Michoro) | 4 |
| Idadi ya miunganisho (Michoro) | 10 |
| Sehemu ya msalaba ya kondakta (Jumla) | 1.5 mm² |
| Kipenyo cha kebo ya nje (Jumla) | 10 mm ... 13 mm |
| Mkondo uliokadiriwa (Hali ya mazingira) | 17.5 A |
| Nyenzo ya kuhami waya (Jumla) | PVC/PE/TPE/rubber |
| Note number of positions (Drawings) | 3+PE |
| Halijoto ya mazingira (uendeshaji) (Kebo) | -40 °C ... 100 °C |
| Mkondo wa nominella IN (Hali za mazingira) | 17.5 A |
| Tightening torque, union nut (Drawings) | 8 Nm |
| Volti iliyokadiriwa (II/2) (Hali ya mazingira) | 1000 V |
| Tightening torque, counter nut (Drawings) | 5 Nm |
| Volti iliyokadiriwa (III/2) (Hali ya mazingira) | 1000 V |
| Volti iliyokadiriwa (III/3) (Hali ya mazingira) | 690 V |
| Conductor cross section AWG max. (Drawings) | 16 |
| Conductor cross section AWG min. (Drawings) | 20 |
| Halijoto wakati kondakta ameunganishwa (Kebo) | -5 °C ... 50 °C |
| Kipenyo cha waya ikijumuisha insulation (Jumla) | 1.6 mm ... 3 mm |
| Conductor cross section solid max. (Drawings) | 1.5 mm² |
| Conductor cross section solid min. (Drawings) | 0.5 mm² |
| Nyenzo ya mguso (Sifa za mitambo) | Cu |
| Halijoto ya kawaida (uhifadhi/usafiri) (Kebo) | -40 °C ... 100 °C |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Hali za mazingira) | 8 kV |
| Conductor cross section flexible max. (Drawings) | 1.5 mm² |
| Conductor cross section flexible min. (Drawings) | 0.5 mm² |
| Kiwango cha uchafuzi (Sifa za kiufundi) | 3 |
| Nyenzo za kuhami joto (Sifa za mitambo) | PA |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Hali ya mazingira) | 8 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Hali ya mazingira) | 6 kV |
| Kategoria ya overvoltage (Sifa za mitambo) | III |
| Uwezo wa kuunganishwa wa QUICKON (Sifa za umeme) | max. 10 |
| Aina ya athari ya mshtuko (Sifa za umeme) | IK07 |
| Nyenzo ya mtoa huduma wa mawasiliano (Sifa za kiufundi) | PA |
| Nyenzo ya uso wa mguso (Sifa za mitambo) | silver-plated |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo) | V0 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Sifa za kiufundi) | V0 |
| Muundo wa litz ya mtu binafsi katika acc. yenye VDE 0295 / kipenyo kidogo zaidi cha waya (Jumla) | VDE 0295 class 1 to 6/min. 0.15 mm |
Maelezo ya Bidhaa
Feedthrough, QUICKON connection, number of poles: 3+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, with QUICKON nut, outer diameter of cable: 10 mm ... 13 mm, mounting thread: M20, Single conductors,
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Dimensional drawing
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
