Q 1,5/3FL/13-M20KU-ESA-BK

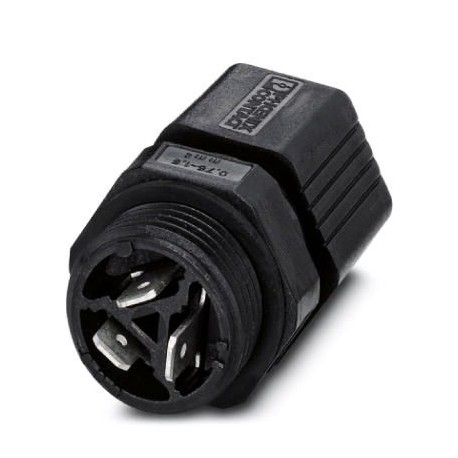

Q 1,5/3FL/13-M20KU-ESA-BK 1641659 PHOENIX CONTACT Panel feed-through
$15.25USD
705 kwenye hisa
Vipimo Muhimu
GTIN:4017918608545
Dokezo:Made to Order (non-returnable)
(Kebeli):-25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.)
Ufunguo wa kuagiza:1641659
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918608545 |
| Dokezo | Made to Order (non-returnable) |
| (Kebeli) | -25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.) |
| Ufunguo wa kuagiza | 1641659 |
| Ukurasa wa katalogi | Page 470 (C-2-2017) |
| Kitengo cha kufungasha | 10 pc |
| Nchi ya asili | PL (Poland) |
| Nambari ya ushuru maalum | 85369010 |
| (Data Muhimu za Kibiashara) | Manual solder/slip-on connection; 4.8 x 0.8 mm |
| Kiasi cha chini cha oda | 10 pc |
| Kuashiria nafasi (Jumla) | 1, 2, 3 |
| Rangi (Data Muhimu ya Biashara) | black |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Kiwango cha ulinzi (Kebo) | IP65 |
| Muunganisho (Data Muhimu ya Biashara) | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| Sehemu ya msalaba ya kondakta (Jumla) | 1.5 mm² |
| Kipenyo cha kebo ya nje (Jumla) | 6 mm ... 12 mm |
| Mkondo uliokadiriwa (Hali ya mazingira) | 15 A |
| Nyenzo ya kuhami waya (Jumla) | PVC / PE |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 22.690 g |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Halijoto ya mazingira (uendeshaji) (Kebo) | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| Mbinu ya muunganisho (Data Muhimu ya Biashara) | QUICKON connection |
| Mkondo wa nominella IN (Hali za mazingira) | 17.5 A (15 A with slip-on sleeve 2.5 mm²; 12 A with slip-on sleeve 1.5 mm².) |
| Idadi ya nafasi (Takwimu Muhimu za Kibiashara) | 3 |
| Volti iliyokadiriwa (II/2) (Hali ya mazingira) | 630 V |
| Volti iliyokadiriwa (III/2) (Hali ya mazingira) | 320 V |
| Volti iliyokadiriwa (III/3) (Hali ya mazingira) | 500 V |
| Idadi ya miunganisho (Data Muhimu ya Kibiashara) | 3 |
| Kategoria ya athari (Sifa za umeme) | 4 |
| Halijoto wakati kondakta ameunganishwa (Kebo) | -5 °C ... 50 °C (specifications of the cable manufacturer must also be observed) |
| Kipenyo cha waya ikijumuisha insulation (Jumla) | >= 1.8 mm ... 3 mm |
| Ukubwa wa bisibisi, nati ya muungano (Takwimu Muhimu za Kibiashara) | 24 mm |
| Nyenzo ya mguso (Sifa za mitambo) | CuZn |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Hali za mazingira) | 6 kV |
| Muunganisho katika akaunti na (Data ya nyenzo) | CUL |
| Kiwango cha uchafuzi (Sifa za kiufundi) | 3 |
| Nyenzo za kuhami joto (Sifa za mitambo) | PA |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Hali ya mazingira) | 6 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Hali ya mazingira) | 6 kV |
| Kategoria ya overvoltage (Sifa za mitambo) | III |
| Kuimarisha torque, nati ya muungano (Data Muhimu ya Biashara) | 2.5 Nm |
| Ukubwa wa bisibisi, mtoa huduma wa mawasiliano (Data Muhimu ya Biashara) | 24 mm |
| PC QUICKON thread type (Electrical characteristics) | M20 |
| Uwezo wa kuunganishwa wa QUICKON (Sifa za umeme) | max. 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| Kukaza torque, kaunta ya kaunta (Data Muhimu ya Biashara) | 3.75 Nm |
| Aina ya athari ya mshtuko (Sifa za umeme) | IK07 |
| Nyenzo ya mtoa huduma wa mawasiliano (Sifa za kiufundi) | PA 6.6 |
| Nyenzo ya uso wa mguso (Sifa za mitambo) | Tin-plated |
| Note on the rated voltage (II/2) (Ambient conditions) | with insulating sleeve |
| Sehemu ya juu ya kondakta AWG. (Data Muhimu ya Kibiashara) | 16 |
| Sehemu mtambuka ya kondakta AWG. (Data Muhimu ya Biashara) | 18 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo) | V0 |
| Note on the rated voltage (III/2) (Ambient conditions) | with insulating sleeve |
| Tightening torque contact carrier (Key Commercial Data) | 3.75 Nm |
| Upeo wa juu wa sehemu nzima ya kondakta. (Data Muhimu ya Biashara) | 1 mm² |
| Dakika dhabiti ya sehemu mtambuka ya kondakta (Data Muhimu ya Biashara) | 0.75 mm² |
| Sehemu nzima ya kondakta inayonyumbulika kwa kiwango cha juu zaidi. (Data Muhimu ya Kibiashara) | 1.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Data Muhimu ya Biashara) | 0.75 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Sifa za kiufundi) | V0 |
| Muundo wa litz ya mtu binafsi katika acc. yenye VDE 0295 / kipenyo kidogo zaidi cha waya (Jumla) | VDE 0295 Cl.2-5, min. wire diameter 0.2 mm |
Maelezo ya Bidhaa
QUICKON feedthrough, for outdoor wall mounting with manual welding connection/flat plug connection, 4.8 mm x 0.8 mm, 3 poles.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
