PTTBS 2,5 BU

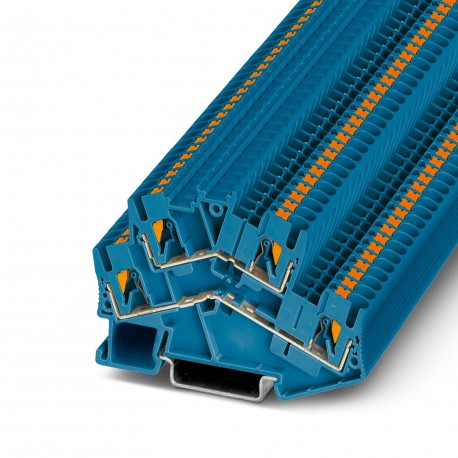

PTTBS 2,5 BU 3209617 PHOENIX CONTACT Double-level terminal block
$2.58USD
3911 kwenye hisa
Vipimo Muhimu
:1204517 SZF 1-0,6X3,5
Rangi:blue (RAL 5015)
Upana:5.2 mm
Urefu:78 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 1204517 SZF 1-0,6X3,5 | |
| Rangi | blue (RAL 5015) |
| Upana | 5.2 mm |
| Urefu | 78 mm |
| matokeo | (Permanent) |
| Uwezo | 2 |
| Data ya daraja | 16.5 A / 2.5 mm² |
| Aina ya bidhaa | Multi-level terminal block |
| Aina ya kupachika | NS 35/7,5 |
| Imekadiriwa mkondo | 19 A |
| Volti iliyokadiriwa | 440 V |
| Utambulisho | II 2 GD Ex eb IIC Gb |
| Idadi ya safu mlalo | 2 |
| Upana wa kifuniko cha mwisho | 2.2 mm |
| Orodha ya madaraja | Plug-in bridge / FBS 2-5 / 3030161 |
| Mkondo wa nominella | 22 A |
| Volti ya kawaida | 500 V |
| Fungua paneli ya pembeni | Yes |
| Marekebisho ya makala | 14 |
| Urefu wa kukatwa | 8 mm ... 10 mm |
| AWG ya sehemu mtambuka | 26 ... 12 (converted acc. to IEC) |
| Upinzani wa mguso | 1.3 mΩ |
| Kina cha NS 35/15 | 62.5 mm |
| Kina kwenye NS 35/7,5 | 55 mm |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 6 kV |
| Kiwango cha juu cha mzigo wa sasa | 24 A (with 4 mm² conductor cross section, rigid) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 4 |
| Uwezo wa muunganisho AWG | 26 ... 12 |
| Ex ongezeko la joto | 40 K (19 A / 2.5 mm²) |
| Imekadiriwa sehemu nzima ya AWG | 14 |
| Vifaa vilivyothibitishwa zamani | 3038503 D-STTBS 2,5 |
| Volti ya insulation iliyokadiriwa | 400 V |
| kwa ajili ya kuunganisha daraja | 440 V |
| Uwezo wa muunganisho ni mgumu | 0.14 mm² ... 4 mm² |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A3 |
| - Katika daraja la urefu uliopangwa | 137.5 V |
| Uwezo wa muunganisho unaonyumbulika | 0.14 mm² ... 2.5 mm² |
| Sehemu ngumu ya kondakta | 0.14 mm² ... 4 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Kiwango cha halijoto ya uendeshaji (1) | -60 °C ... 85 °C |
| Kiwango cha halijoto ya uendeshaji (2) | -40 °C ... 110 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.14 mm² ... 4 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| - Kwa urefu uliokatwa, funika kwa kifuniko | 352 V |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 26 ... 12 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 0.77 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| - Katika kuunganisha kati ya vitalu vya mwisho visivyo karibu | 352 V |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.14 mm² ... 2.5 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.14 mm² ... 2.5 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| - Katika kuunganisha kati ya vitalu vya vituo visivyo karibu kupitia vitalu vya vituo vya PE | 325 V |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² |
Maelezo ya Bidhaa
Double-level terminal block, nominal voltage: 500 V, nominal current: 22 A, connection type: Push-in connection, 1st and 2nd floor, Dimensioning cross-section: 2.5 mm², cross-section: 0.14 mm² - 4 mm²
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
