PTPOWER 185

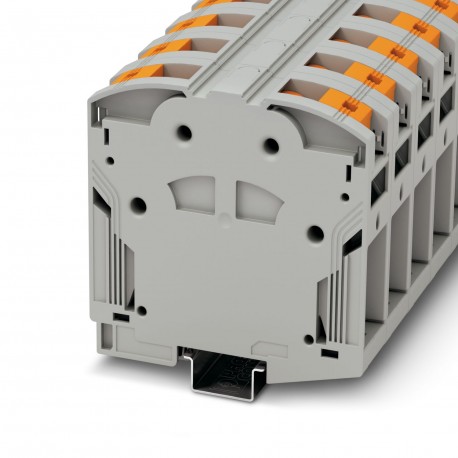

PTPOWER 185 1054722 PHOENIX CONTACT Terminal socket, rated voltage: 1600 V / 1000 V AC, rated current: 309 A..
$0.00USD
4384 kwenye hisa
Vipimo Muhimu
:150 mm² / 15 kg
Rangi:gray (RAL 7042)
Upana:31 mm
Urefu:116.4 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 150 mm² / 15 kg | |
| Rangi | gray (RAL 7042) |
| Upana | 31 mm |
| Urefu | 116.4 mm |
| Matokeo | Test passed |
| Spektramu | Service life test category 1, class B, body mounted |
| Kiwango cha ASD | 0.964 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 250 Hz |
| Uwezo | 1 |
| Umbo la mapigo | Half-sine |
| Kuongeza kasi | 0.58g |
| Aina ya bidhaa | High current terminal block |
| Aina ya kupachika | NS 35/15 |
| Vipimo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Idadi ya safu mlalo | 1 |
| Muda wa mshtuko | 30 ms |
| Mkondo wa nominella | 309 A |
| Volti ya kawaida | 1000 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 06 |
| Urefu wa kukatwa | 40 mm |
| Muda wa kuambukizwa | 10 s |
| AWG ya sehemu mtambuka | 250 kcmil ... 350 kcmil (converted acc. to IEC) |
| Kina cha NS 35/15 | 116.5 mm |
| Mizunguko ya halijoto | 192 |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Sehemu ya kuweka nguvu ya jaribio | 15 N |
| Kiwango cha juu cha mzigo wa sasa | 309 A (with 185 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 150 mm² |
| Idadi ya miunganisho | 2 |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Usaidizi wa reli/urekebishaji wa DIN | NS 35/15 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | B14 |
| Sehemu ngumu ya kondakta | 95 mm² ... 185 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 95 mm²/14 kg |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 95 mm² ... 185 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| Mkondo wa kuhimili kwa muda mfupi 150 mm² | 18 kA |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 250 kcmil ... 350 kcmil (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| Sehemu nzima yenye daraja la kuingiza, imara | 95 mm² ... 150 mm² |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Sehemu nzima yenye daraja la kuingiza, linalonyumbulika | 95 mm² ... 150 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 9.55 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 95 mm² ... 150 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 95 mm² ... 150 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Sehemu nzima yenye daraja la kuingiza, linalonyumbulika, lenye kipete chenye mkono wa plastiki | 95 mm² ... 120 mm² |
| Sehemu nzima yenye daraja la kuingiza, linalonyumbulika, lenye kipete bila kifuniko cha plastiki | 95 mm² ... 120 mm² |
Maelezo ya Bidhaa
Current terminal, nominal voltage: 1000 V, nominal current: 309 A, number of connections: 2, number of poles: 1, connection type: PowerTurn connection, 1st floor, cross-section: 95 mm² - 185 mm², moun
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
