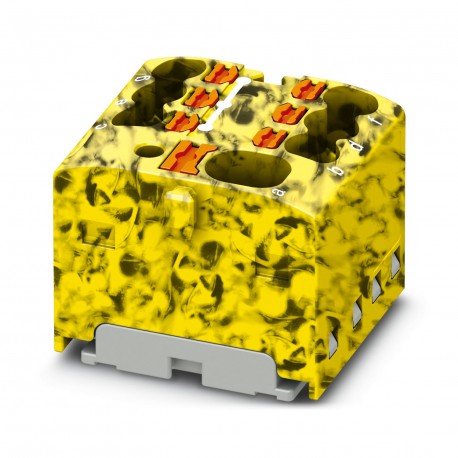

PTFIX 4/6X1,5-G-FE
PTFIX 4/6X1,5-G-FE 1047489 PHOENIX CONTACT Distribution block, bridged internally, nom. voltage: 450 V, nomi..
$0.00USD
4161 kwenye hisa
Vipimo Muhimu
:The maximum load current of a single clamping unit must not be exceeded.
Dokezo:For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed!
Rangi:multicolored
Kina:18.7 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| The maximum load current of a single clamping unit must not be exceeded. | |
| Dokezo | For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed! |
| Rangi | multicolored |
| Kina | 18.7 mm |
| Upana | 19 mm |
| Urefu | 21.6 mm |
| Matokeo | Test passed |
| Spektramu | Service life test category 2, bogie-mounted |
| Kiwango cha ASD | 6.12 (m/s²)²/Hz |
| Masafa | f1= 5 Hz to f2= 250 Hz |
| Umbo la mapigo | Half-sine |
| Kuongeza kasi | 3.12g |
| Aina ya bidhaa | Distributor terminal block |
| Aina ya kupachika | adhesive |
| Vipimo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Idadi ya safu mlalo | 1 |
| Muda wa mshtuko | 18 ms |
| Mkondo wa nominella | 17.5 A |
| Volti ya kawaida | 450 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 03 |
| Kiingilio cha Huduma | yes |
| Urefu wa kukatwa | 8 mm ... 10 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 26 ... 14 (converted acc. to IEC) |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 6 kV |
| Kiwango cha juu cha mzigo wa sasa | 22 A (with a 2.5 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Jumla ya juu ya mkondo | 32 A |
| Sehemu ya msalaba ya nominella | 1.5 mm² |
| Idadi ya miunganisho | 7 |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Imekadiriwa sehemu nzima ya AWG | 14 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A3 |
| Sehemu ngumu ya kondakta | 0.14 mm² ... 2.5 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -35 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 7 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.14 mm² ... 1.5 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60998-2-2 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Sehemu ya msalaba ya kondakta, ngumu [AWG] | 24 ... 12 (converted acc. to IEC) |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 26 ... 16 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 0.56 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.14 mm² ... 1.5 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.14 mm² ... 1.5 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 1.5 mm² |
| Sehemu mtambuka ya kondakta inayonyumbulika (kondakta 2 zenye sehemu mtambuka sawa, zenye feri TWIN na sleeve ya plastiki) | 0.5 mm² ... 4 mm² |
Maelezo ya Bidhaa
Distribution block, internally bridged, nominal voltage: 450 V, nominal current: 17.5 A, number of connections: 7, connection type: Push-in connection, Branch, cross-section: 0.14 mm² - 2.5 mm², Colle
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
