PTCM 0,5/ 4-P-2,5 WH

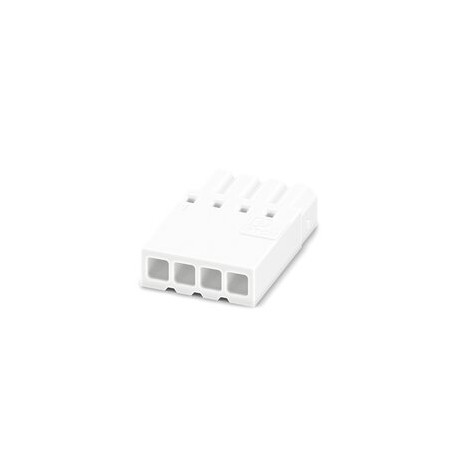

PTCM 0,5/ 4-P-2,5 WH 1220120 PHOENIX CONTACT Connector for printed circuit board, nominal section: 0.75 mm²,..
$0.38USD
26356 kwenye hisa
Vipimo Muhimu
Hatua:2.5 mm
Matokeo:Approved Test
Upana [w]:10.8 mm
Urefu [h]:3.9 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Hatua | 2.5 mm |
| Matokeo | Approved Test |
| Upana [w] | 10.8 mm |
| Urefu [h] | 3.9 mm |
| Urefu [l] | 16.2 mm |
| Urefu wa Maganda | 4.1 mm ... 4.5 mm |
| Mizunguko ya Kuziba | 25 |
| Mstari wa Bidhaa | COMBICON Connectors XS |
| Aina ya Bidhaa | Printed Circuit Board Connector |
| Idadi ya safu mlalo | 1 |
| Familia ya Bidhaa | PTCM 0.5/.. -P |
| Rangi (Nyumba) | White (9010) |
| Aina ya muunganisho | Crimp connection |
| Sehemu ya Majina | 0.75 mm² |
| Idadi ya nguzo | 4 |
| Mfumo wa Kiunganishi | COMBICON PTSM |
| Idadi ya mizunguko | 25 |
| Aina ya kifungashio | Boxed Packaging |
| Upinzani wa mguso | 3.2 mΩ |
| Mkondo wa Majina KATIKA | 6 A |
| Volti ya kawaida ya Umoja wa Mataifa | 160 V |
| Vipimo vya Mtihani | DIN EN 60068-2-70:1996-07 |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Nyenzo za kuhami joto | PA |
| Sehemu ya Kondakta wa AWG | 26 ... 18 (Maximum outer diameter of insulation 1.9 mm) |
| Upinzani wa Kuwasiliana R1 | 3.2 mΩ |
| Upinzani wa Kuwasiliana R2 | 3.4 mΩ |
| Nguvu ya programu-jalizi takriban. | 3 N |
| Volti ya kawaida (II/2) | 320 V |
| Idadi ya nguzo zilizojaribiwa | 8 |
| Volti ya ukubwa (III/3) | 160 V |
| Aina ya Muunganisho wa Mawasiliano | Female |
| Kikundi cha nyenzo za kuhami joto | I |
| CTI kulingana na IEC 60112 | 600 |
| Sehemu ya kondakta inayonyumbulika | 0.14 mm² ... 0.75 mm² (Maximum outer diameter of insulation 1.9 mm) |
| Volti ya vipimo (III/2) | 160 V |
| Halijoto ya Mazingira (Huduma) | -40 °C ... 105 °C (depending on the rating curve) |
| Halijoto ya Mazingira (Kuweka) | -5 °C ... 100 °C |
| Volti ya muda mfupi ya nominella (II/2) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (II/2) | 320 V |
| Volti ya muda mfupi ya nominella (III/2) | 2.5 kV |
| Volti ya muda mfupi ya nominella (III/3) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (III/2) | 160 V |
| Ukubwa wa Voltage ya Insulation (III/3) | 160 V |
| Thamani ya chini kabisa ya mstari wa kuteleza (II/2) | 1.6 mm |
| Volti ya mshtuko inayoweza kubebeka katika usawa wa bahari | 2.95 kV |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/2) | 1.5 mm |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/3) | 2 mm |
| Upinzani wa Insulation Nguzo Zilizo Karibu | > 5 MΩ |
| Volti ya muda mfupi ya vipimo (II/2) | 2.5 kV |
| Darasa la kuwaka kulingana na UL 94 | V0 |
| Nishati inapoondolewa kwa kutumia nguzo takriban. | 2 N |
| Volti ya Muda ya Vipimo (III/2) | 2.5 kV |
| Volti ya muda mfupi ya vipimo (III/3) | 2.5 kV |
| Halijoto ya Mazingira (Uhifadhi/Usafiri) | -40 °C ... 70 °C |
| Unyevu wa hewa (uhifadhi/usafiri) | 30 % ... 70 % |
| Joto la mtihani wa ugumu wa mpira kulingana na EN 60695-10-2 | 125 °C |
| Upinzani dhidi ya mikondo ya uvujaji (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Thamani ya Chini Zaidi ya Umbali wa Insulation ya Hewa - Sehemu Isiyo na Sawa (II/2) | 1.5 mm |
| Thamani ya Chini Zaidi ya Umbali wa Kinga Hewa - Sehemu Isiyo na Uwiano (III/2) | 1.5 mm |
| thamani ya chini kabisa ya umbali wa insulation ya hewa - uwanja usio na usawa (III/3) | 1.5 mm |
| Sehemu ya Kondakta/Aina ya Kondakta/Thamani ya Kawaida ya Nguvu ya Kukaza/Thamani Halisi | 0.14 mm² / flexible / > 18 N |
| Idadi ya kuwaka ya nyuzi za incandescent za GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la nyuzi za incandescent GWIT kulingana na EN 60695-2-13 | 775 |
Maelezo ya Bidhaa
PCB connector, nominal cross-section: 0.75 mm², colour: white, nominal current: 6 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Female, number of rows: 1, number of poles: 4,
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
