PTCB E1 24DC/4A NO

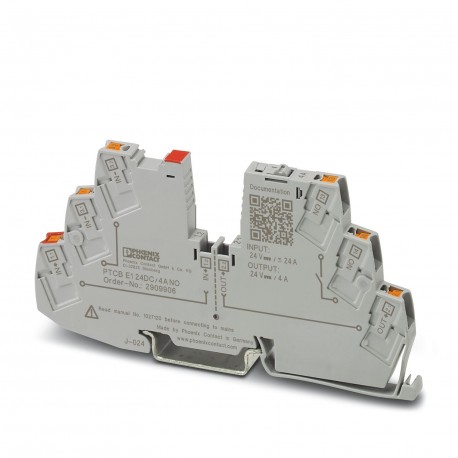

PTCB E1 24DC/4A NO 2909906 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
3665 kwenye hisa
Vipimo Muhimu
GTIN:4055626408736
Ufunguo wa kuagiza:2909906
(Jumla):≤ 29.5 V DC (inactive)
Kitengo cha kufungasha:1 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626408736 |
| Ufunguo wa kuagiza | 2909906 |
| (Jumla) | ≤ 29.5 V DC (inactive) |
| Kitengo cha kufungasha | 1 pc |
| (Vipimo) | 59.6 Hz … 150 Hz (Acceleration 5g; in accordance with IEC 60068-2-6, Test Fc) |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | UL 2367 |
| Aina ya fuse (Jumla) | electronic |
| Nambari ya ushuru maalum | 85363010 |
| Ufanisi (Jumla) | > 99 % |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Kushuka kwa volteji (Jumla) | 0.12 V (at 4 A) |
| Volti iliyokadiriwa (Jumla) | 24 V DC |
| Mbinu ya kujikwaa (Jumla) | E (electronic) |
| Aina (Hali za mazingira) | DIN rail module, one-piece |
| Rangi (Hali ya mazingira) | traffic grey A RAL 7042 |
| Kipimo cha unyevunyevu (Vipimo) | 96 h, 95 % RH, 40 °C |
| Imekadiriwa IN ya sasa (Jumla) | 24 A DC (Total current input) |
| Jina la muunganisho (Ishara) | Main circuit OUT |
| Kina (Data Muhimu ya Biashara) | 55.6 mm |
| Kipengele kisicho na hitilafu (Jumla) | 4 A DC |
| Volti ya uendeshaji (Jumla) | 18 V DC ... 30 V DC |
| Usambazaji wa Nguvu (Jumla) | typ. 0.3 W (No-load operation) |
| Upana (Data Muhimu ya Biashara) | 6.2 mm |
| (Mguso wa kiashiria cha mbali) | flashing quickly (Channel switched off, external voltage at the output, possible installation error) |
| Urefu (Data Muhimu ya Kibiashara) | 105.8 mm |
| Urefu wa kukatwa (Ishara) | 10 mm |
| Mbinu ya muunganisho (Uashiriaji) | Push-in connection |
| Nguvu ya dielektri (Jumla) | max. 35 V DC (Load circuit) |
| Upinzani wa maoni (Jumla) | max. 35 V DC |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 0.5 kV |
| Fuse ya chelezo inayohitajika (Jumla) | not required, integrated failsafe element |
| Mshtuko (uendeshaji) (Vipimo) | 30g (IEC 60068-2-27, Test Ea) |
| Kupungua kwa halijoto (Jumla) | 21 A (Total current at 60°C) |
| Kupima uvumilivu I (Jumla) | ± 15 % |
| Jina la muunganisho (Data ya umeme) | Remote indication circuit |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Urefu wa kukatwa (Data ya umeme) | 10 mm |
| Mtetemo (uendeshaji) (Vipimo) | 10 Hz ... 59.6 Hz (Amplitude ±0.35 mm; in accordance with IEC 60068-2-6, Test Fc) |
| Mkondo wa mzunguko uliofungwa I0 (Jumla) | typ. 12 mA |
| MTBF (IEC 61709, SN 29500) (Jumla) | 28571428 h (at 25°C with 21% load) |
| Muda wa kuanzisha moduli (Jumla) | 1 s |
| Mzunguko wa mzigo wa muda wa kuzima (Jumla) | ≤ 10 ms (for short circuit > 2.0 x IN) |
| Kitendakazi cha kubadilisha (Data ya umeme) | N/O contact |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 27.580 g |
| Darasa la ulinzi (Hali za mazingira) | III |
| Mkondo wa uendeshaji wa DC (Data ya umeme) | 100 mA DC |
| Volti ya uendeshaji ya DC (Data ya umeme) | 0 V DC ... 30 V DC |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Sehemu ya msalaba ya kondakta AWG (Ishara) | 24 ... 12 |
| Idadi ya nafasi (Hali ya mazingira) | 1 |
| Sehemu ngumu ya kondakta (Ishara) | 0.2 mm² ... 4 mm² |
| Viwango/vipimo (Data ya muunganisho) | EN 61000-6-2 |
| LED ya chaneli imezimwa (Mguso wa kiashiria cha mbali) | off (Channel switched off) |
| Nyekundu ya LED ya chaneli (Mguso wa kiashiria cha mbali) | lit (Channel switched off, over- or undervoltage active) |
| Saketi ya juu zaidi ya mzigo wa uwezo (Jumla) | 20000 µF (Depending on the available short-circuit current) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -25 °C ... 60 °C |
| Mzunguko wa mzigo wa kuzima kwa voltage isiyo na voltage (Jumla) | ≤ 17.8 V DC (active) |
| Kijani cha LED cha chaneli (Mguso wa kiashiria cha mbali) | lit (Channel switched on) |
| Sehemu ya msalaba ya kondakta AWG (Data ya umeme) | 24 ... 14 |
| Mzunguko wa mzigo wa kuzima kwa voltage ya kuongezeka (Jumla) | ≥ 30.5 V DC (active) |
| Njano ya LED ya chaneli (Mguso wa kiashiria cha mbali) | lit (Channel switched on, channel load > 80% ) |
| Sehemu ngumu ya kondakta (Data ya umeme) | 0.2 mm² ... 4 mm² |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 70 °C |
| Muda wa kusubiri baada ya kuzima chaneli (Jumla) | 5 s (at overload / short circuit) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki (Ishara) | 0.2 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki (Ishara) | 0.2 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Data ya umeme) | 0.2 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Data ya umeme) | 0.2 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Electronic switch for protection of single-channel equipment to protect consumers in 24 V DC in case of overload and short circuit. Easy potential distribution with the components of the CLIPLINE comp
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
