PT-IQ-1X2-EX-24DC-UT

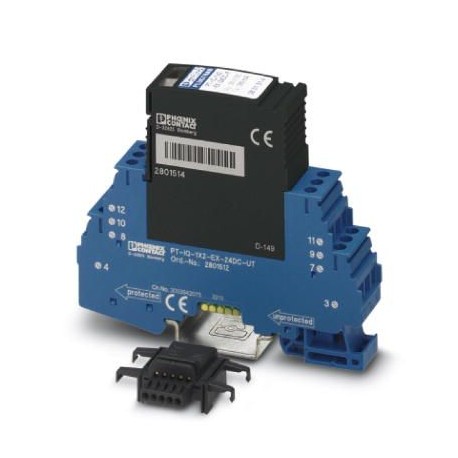

PT-IQ-1X2-EX-24DC-UT 2801512 PHOENIX CONTACT Surge protection device
$0.00USD
3613 kwenye hisa
Vipimo Muhimu
GTIN:4046356801225
Ufunguo wa kuagiza:2801512
(Jumla):D1 - 2 kA
Ukurasa wa katalogi:Page 129 (C-4-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356801225 |
| Ufunguo wa kuagiza | 2801512 |
| (Jumla) | D1 - 2 kA |
| Ukurasa wa katalogi | Page 129 (C-4-2017) |
| Kitengo cha kufungasha | 1 pc |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85363010 |
| Urefu (Vipimo) | ≤ 2000 m (amsl (above mean sea level)) |
| Mkondo uliokadiriwa (Jumla) | 350 mA |
| UL, Marekani/Kanada (Jumla) | Class I, Div. 2, Groups A, B, C, D T5 |
| Aina (Hali za mazingira) | DIN rail module, two-section, divisible |
| Rangi (Hali ya mazingira) | black |
| Kina (Data Muhimu ya Biashara) | 77.5 mm (incl. DIN rail 7.5 mm) |
| Upana (Data Muhimu ya Biashara) | 17.7 mm |
| (Mguso wa kiashiria cha mbali) | EN 61000-6-3 A1:2011 |
| (Viwango na Kanuni) | -40 °C ... 70 °C (T4) |
| Urefu (Data Muhimu ya Kibiashara) | 91.1 mm |
| Volti ya kawaida UN (Jumla) | 24 V DC |
| IPE ya mkondo uliobaki (Jumla) | ≤ 100 nA (per system) |
| Upinzani katika mfululizo (Jumla) | 1.2 Ω ±5 % |
| Uwezo (mstari-ardhi) (Jumla) | typ. 2 nF |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Uainishaji wa mtihani wa IEC (Jumla) | C1 |
| Uzi wa skrubu (Mzunguko wa kinga) | M3 |
| Aina ya kupachika (Hali ya mazingira) | DIN rail: 35 mm |
| Mbinu ya muunganisho (Data ya muunganisho) | DIN rail NS35 |
| Upunguzaji wa pembejeo aE, ulinganifu (Jumla) | typ. 0.3 dB (≤ 300 kHz / 150 Ω) |
| Fuse ya chelezo inayohitajika kwa kiwango cha juu zaidi (Jumla) | 350 mA (F) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 107.400 g |
| Nyenzo za makazi (Hali ya mazingira) | PA 6.6 |
| Muda wa majibu tA(mstari-mstari) (Jumla) | ≤ 1 ns |
| Urefu wa kukatwa (Mzunguko wa Kinga) | 8 mm |
| Njia ya muunganisho (Mzunguko wa Kinga) | Screw connection |
| Upau wa sauti mlalo (Data Muhimu ya Biashara) | 1 Div. |
| Muda wa kuweka upya mapigo (mstari-mstari) (Jumla) | ≤ 30 ms |
| Muda wa majibu tA(line-earth) (Jumla) | ≤ 100 ns |
| Kukaza torque (Mzunguko wa Kinga) | 0.5 Nm |
| Volti ya juu inayoendelea UC (Jumla) | 30 V DC |
| Muda wa kuweka upya mapigo (mstari-ardhi) (Jumla) | ≤ 30 ms |
| Mwelekeo wa kitendo (Hali za mazingira) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Uimara wa msukumo (mstari-wa-mstari) (Jumla) | C1 - 1 kV/500 A |
| Ujumbe wa hitilafu ya ulinzi wa kuongezeka kwa kasi (Jumla) | Optical, multi-stage |
| Uimara wa msukumo (mstari-ardhi) (Jumla) | C2 - 10 kA |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 70 °C |
| Inafanya kazi kwa ufanisi sasa ICat UC (Jumla) | ≤ 5 µA (per system) |
| nguvu ya juu zaidi ya kuingiza Pi (Viwango na Kanuni) | 1.2 W |
| Sehemu ya msalaba ya kondakta AWG (Mzunguko wa Kinga) | 24 ... 12 |
| Kiwango cha ulinzi wa volteji Juu (mstari-wa-safu) (Jumla) | ≤ 60 V (C1 - 1 kV/500 A) |
| Kiwango cha juu cha ingizo la sasa II (Viwango na Kanuni) | 350 mA |
| Volti ya juu zaidi ya kuingiza Ui (Viwango na Kanuni) | 30 V DC |
| Kiwango cha ulinzi wa volteji Juu (mstari-ardhi) (Jumla) | ≤ 1.3 kV (C2 - 10 kV / 5 kA) |
| Sehemu ngumu ya kondakta (Mzunguko wa Kinga) | 0.2 mm² ... 4 mm² |
| Mkondo wa kutokwa kwa mapigo Imp(10/350) µs (Jumla) | 2 kA |
| Jumla ya mkondo wa kutokwa Jumla (8/20) µs (Jumla) | 20 kA |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Viwango/vipimo (Mguso wa kiashiria cha mbali) | EN 61643-21/A2 2013 |
| Viwango/vipimo (Viwango na Kanuni) | EN 60079-0 2012 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Mzunguko wa Kinga) | 0.2 mm² ... 2.5 mm² |
| Kipengele cha kubadili (Muunganisho, uunganishaji wa vifaa) | via DIN rail connector |
| Kiwango cha juu cha upenyezaji wa ndani cha Li (Viwango na Kanuni) | negligible |
| Volti ya insulation hadi ardhini (Viwango na Kanuni) | > 500 V AC |
| Uwezo wa juu zaidi wa ndani wa Ci (Viwango na Kanuni) | negligible |
| Halijoto ya mazingira (uendeshaji) (Viwango na Kanuni) | -40 °C ... 50 °C (T6) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Hali ya mazingira) | V-0 |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (mstari-mstari) (Jumla) | 10 kA |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 150 Ohm (Jumla) | typ. 1.1 MHz |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (line-earth) (Jumla) | 10 kA |
Maelezo ya Bidhaa
Surge protection, consisting of plug-in protection and base element, with multi-level status indication integrated into the module, for a 2-wire driven signal circuit free of earth potential, suitable
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
