PT 4-TWIN/1P

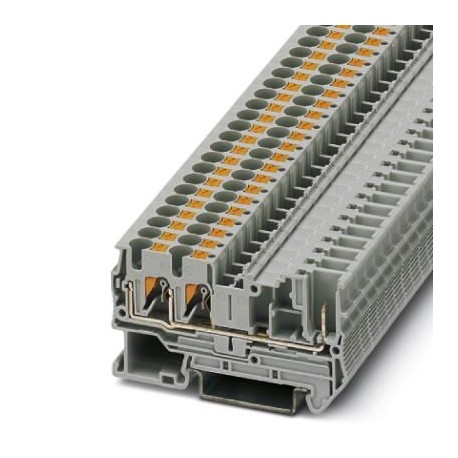

PT 4-TWIN/1P 3212200 PHOENIX CONTACT Feed-through terminal block
$0.00USD
3396 kwenye hisa
Vipimo Muhimu
GTIN:4055626051093
Ufunguo wa kuagiza:3212200
Ukurasa wa katalogi:Page 299 (C-1-2017)
Kitengo cha kufungasha:50 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626051093 |
| Ufunguo wa kuagiza | 3212200 |
| Ukurasa wa katalogi | Page 299 (C-1-2017) |
| Kitengo cha kufungasha | 50 pc |
| Upana (Jumla) | 6.2 mm |
| Urefu (Jumla) | 66.4 mm |
| Nchi ya asili | PL (Poland) |
| Nambari ya ushuru maalum | 85369010 |
| Kiasi cha chini cha oda | 50 pc |
| Upana wa kifuniko cha mwisho (Jumla) | 2.2 mm |
| Urefu NS 35/15 (Jumla) | 44 mm |
| Urefu NS 35/7,5 (Jumla) | 36.5 mm |
| Rangi (Data Muhimu ya Biashara) | gray |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Urefu wa kukatwa (Vipimo) | 10 mm ... 12 mm |
| Mbinu ya muunganisho (Vipimo) | Push-in / plug connection |
| Setpoint (Data Muhimu ya Biashara) | 1 N |
| Kiwango cha ASD (Data Muhimu ya Kibiashara) | 0.964 (m/s2)2/Hz |
| Uwezekano (Data Muhimu za Kibiashara) | 1 |
| Fomu ya mshtuko (Takwimu Muhimu za Kibiashara) | Half-sine |
| Kuongeza Kasi (Data Muhimu ya Kibiashara) | 5 g |
| Wigo wa majaribio (Data Muhimu ya Kibiashara) | Service life test category 1, class B, body mounted |
| Muda wa mshtuko (Data Muhimu ya Biashara) | 30 ms |
| Masafa ya majaribio (Data Muhimu ya Biashara) | f1= 5 Hz to f2= 150 Hz |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 9.780 g |
| Paneli ya pembeni iliyo wazi (Data Muhimu ya Biashara) | Yes |
| Maelekezo ya majaribio (Data Muhimu ya Biashara) | X-, Y- and Z-axis (pos. and neg.) |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Kipimo cha ndani cha silinda (Vipimo) | A4 |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 1 |
| Matokeo ya mtihani wa mshtuko (Data Muhimu ya Biashara) | Test passed |
| Mkondo wa kawaida IN (Data Muhimu ya Biashara) | 32 A |
| Volti ya kawaida UN (Data Muhimu ya Biashara) | 800 V |
| Muda mfupi wa sasa (Data Muhimu ya Biashara) | 0.48 kA |
| Kiwango cha uchafuzi wa mazingira (Takwimu Muhimu za Kibiashara) | 3 |
| Nyenzo za kuhami joto (Data Muhimu ya Biashara) | PA |
| Volti ya kuongezeka iliyokadiriwa (Data Muhimu ya Biashara) | 8 kV |
| Kiwango cha juu cha mkondo wa mzigo (Data Muhimu ya Biashara) | 32 A (with 6 mm² conductor cross section) |
| Kategoria ya overvoltage (Data Muhimu ya Biashara) | III |
| Inafaa sana kwenye mtoa huduma (Data Muhimu ya Biashara) | NS 35 |
| Sehemu mtambuka ya nominella (Data Muhimu ya Kibiashara) | 4 mm² |
| Idadi ya miunganisho (Data Muhimu ya Kibiashara) | 3 |
| Matokeo ya jaribio la joto (Data Muhimu ya Biashara) | Test passed |
| Muda wa jaribio kwa kila mhimili (Data Muhimu ya Biashara) | 5 h |
| Sehemu ya msalaba ya kondakta AWG ya juu zaidi. (Vipimo) | 10 |
| Sehemu ya msalaba ya kondakta AWG ya chini (Vipimo) | 24 |
| Muunganisho katika acc. na kiwango (Vipimo) | IEC 60947-7-1 |
| Upeo wa juu wa sehemu nzima ya kondakta. (Vipimo) | 6 mm² |
| Sehemu nzima ya kondakta, sehemu ya chini kabisa (Vipimo) | 0.2 mm² |
| Kikundi cha nyenzo za kuhami joto (Data Muhimu ya Biashara) | I |
| Kipimo cha jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | 9.8 kV |
| Sehemu ya juu inayonyumbulika ya kondakta. (Vipimo) | 4 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Vipimo) | 0.2 mm² |
| Muunganisho katika akaunti na (data ya muunganisho) | IEC 60947-7-1 |
| Matokeo ya jaribio la volteji ya kuongezeka (Data Muhimu ya Biashara) | Test passed |
| NF F16-101, NF F10-102 Daraja F (Data Muhimu ya Kibiashara) | 2 |
| NF F16-101, NF F10-102 Daraja la I (Data Muhimu ya Kibiashara) | 2 |
| Idadi ya mishtuko kwa kila mwelekeo (Takwimu Muhimu za Kibiashara) | 3 |
| Matokeo ya uimara wa usaidizi (Takwimu Muhimu za Kibiashara) | Test passed |
| Matokeo ya uthabiti wa mzunguko mfupi (Data Muhimu ya Biashara) | Test passed |
| Vipimo vya jaribio, jaribio la mshtuko (Data Muhimu ya Biashara) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Halijoto ya mazingira (uendeshaji) (Data Muhimu ya Biashara) | -40 °C ... 100 °C |
| Kielezo cha oksijeni (DIN EN ISO 4589-2) (Data Muhimu ya Kibiashara) | >32 % |
| Sehemu ya juu zaidi ya kondakta wa AWG, inayonyumbulika (Vipimo) | 12 |
| Sehemu ya chini ya kondakta wa AWG, inayonyumbulika (Vipimo) | 24 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Mbinu ya majaribio ya moto (DIN EN 60695-11-10) (Data Muhimu ya Biashara) | V0 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Takwimu Muhimu za Kibiashara) | V0 |
| Mizunguko ya kuingiza/kutoa ya kiufundi (Data Muhimu ya Biashara) | 100 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) (Takwimu Muhimu za Kibiashara) | passed |
| Matokeo ya jaribio la kelele ya mtetemo, kasi ya mtandao mpana (Data Muhimu ya Biashara) | Test passed |
| Sehemu ya kuweka volteji inayostahimili masafa ya umeme (Data Muhimu ya Biashara) | 2 kV |
| Uwezo wa kuwaka wa uso NFPA 130 (ASTM E 162) (Data Muhimu ya Kibiashara) | passed |
| Upimaji wa saketi fupi ya sehemu mtambuka ya kondakta (Data Muhimu ya Biashara) | 4 mm² |
| Matumizi ya nyenzo za kuhami tuli kwenye baridi (Data Muhimu ya Biashara) | -60 °C |
| Tabia ya moto kwa magari ya reli (DIN 5510-2) (Data Muhimu ya Biashara) | Test passed |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida (Data Muhimu ya Biashara) | 1.02 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) (Data Muhimu ya Kibiashara) | 28 MJ/kg |
| Matokeo ya jaribio la volteji inayostahimili masafa ya nguvu (Data Muhimu ya Biashara) | Test passed |
| Vipimo vya majaribio, mtetemo, kelele ya intaneti pana (Data Muhimu ya Biashara) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data ya muunganisho) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 (Data Muhimu ya Biashara) | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) (Data Muhimu ya Kibiashara) | passed |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye kifuko cha plastiki cha juu zaidi. (Vipimo) | 4 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete chenye sehemu ya chini ya mkono wa plastiki. (Vipimo) | 0.25 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) (Data Muhimu ya Kibiashara) | 130 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete kisicho na kifuko cha plastiki cha juu zaidi. (Vipimo) | 4 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila mkono wa plastiki. (Vipimo) | 0.25 mm² |
| Uthibitisho wa muda wa matumizi ya sifa za joto (mwako wa sindano) (Takwimu Muhimu za Kibiashara) | 30 s |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) (Data Muhimu ya Kibiashara) | 130 °C |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, feri MAPACHA zenye sleeve ya plastiki, upeo. (Vipimo) | 1 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, feri MAPACHA zenye sleeve ya plastiki, kiwango cha chini (Vipimo) | 0.5 mm² |
Maelezo ya Bidhaa
The maximum load current must not be exceeded by the sum current of all connected conductors. The current and voltage are determined by the connector used., nominal voltage: 800 V, nominal current: 32
