PT 1X2-24AC-ST

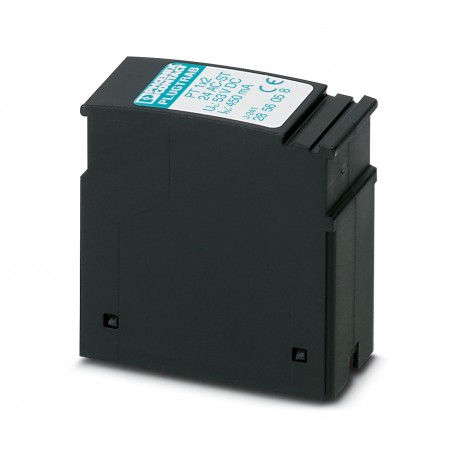

PT 1X2-24AC-ST 2856058 PHOENIX CONTACT Surge protection plug
$0.00USD
4744 kwenye hisa
Vipimo Muhimu
:PT 1X2+F-BE 2856126
Dokezo:Technical data is valid in association with the following specified base elements:
Aina:Male
Rangi:black (RAL 9005)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| PT 1X2+F-BE 2856126 | |
| Dokezo | Technical data is valid in association with the following specified base elements: |
| Aina | Male |
| Rangi | black (RAL 9005) |
| Kina | 52 mm |
| Upana | 17.7 mm |
| Urefu | ≤ 2000 m (amsl) |
| Aina ya bidhaa | Surge protection for MCR technology |
| Uzi wa skrubu | M3 |
| Aina ya kupachika | on base element |
| Imekadiriwa mkondo | 450 mA (45 °C) |
| Familia ya bidhaa | PLUGTRAB PT |
| Fungua paneli ya pembeni | No |
| Marekebisho ya makala | 18 |
| Mlalo wa sauti | 1 Div. |
| Nyenzo za makazi | PA 6.6 |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Mbinu ya muunganisho | Screw connection (in connection with the base element) |
| Kukaza torque | 0.5 Nm |
| Volti ya kawaida ya Umoja wa Mataifa | 24 V AC |
| Mchoro wa vipimo | |
| Mwelekeo wa kitendo | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Idadi ya nafasi | 2 |
| Upinzani kwa kila njia | 2.2 Ω ±10 % |
| Uwezo (Kiini-Kiini) | typ. 1.1 nF |
| Kiwango cha ulinzi | IP20 |
| Kategoria ya volteji nyingi | III |
| IPE ya mkondo uliobaki | ≤ 1 µA (with PT 1X2+F-BE) |
| Uwezo (Kiini-Dunia) | typ. 4 pF (with PT 1X2-BE) |
| Kina kamili cha moduli | 65.5 mm |
| Upana kamili wa moduli | 17.7 mm |
| Jozi za waya kwa kila moduli | 1 |
| Urefu kamili wa moduli | 90 mm |
| Uainishaji wa mtihani wa IEC | C1 |
| Viwango/vipimo | IEC 61643-21 |
| Upunguzaji wa pembejeo aE, ulinganifu. | typ. 0.5 dB (≤ 1.5 MHz / 50 Ω) |
| Fuse ya kuhifadhi nakala rudufu inayohitajika kwa kiwango cha juu zaidi | 500 mA (T) |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 12 |
| Muda wa majibu tA (mstari-mstari) | ≤ 1 ns |
| Muda wa majibu tA(line-earth) | ≤ 100 ns |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 4 mm² |
| Kiwango cha juu cha voltage inayoendelea UC | 40 V DC |
| Uimara wa msukumo (mstari-mstari) | C2 - 10 kV / 5 kA |
| Ujumbe wa hitilafu ya ulinzi dhidi ya kuongezeka kwa kasi | none |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 85 °C |
| Uimara wa msukumo (mstari-ardhi) | C1 - 1 kV / 500 A |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Inafanya kazi kwa ufanisi ICat UC ya sasa | ≤ 5 A |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V-0 |
| Kiwango cha ulinzi wa voltage Juu (mstari-mstari) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 85 °C |
| Kiwango cha ulinzi wa volteji Juu (mstari-ardhi) | ≤ 450 V (C1 - 1 kV / 500 A with PT 1X2-BE) |
| Mkondo wa kutokwa kwa mapigo Imp(10/350) µs | 2.5 kA |
| Jumla ya mkondo wa kutokwa Jumla (8/20) µs | 20 kA |
| Volti ya mabaki katika In(kondakta-kondakta) | ≤ 55 V |
| Kiwango cha ulinzi wa volteji Kinachobadilika (mstari-wa-safu) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Kiwango cha ulinzi wa volteji Kilicho juu (mstari-ardhi) | ≤ 50 V (C2 - 10 kV / 5 kA with PT 1X2-BE) |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (mstari-mstari) | 10 kA |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 50 Ω | typ. 8 MHz |
| Mkondo wa mapigo ya kawaida Ian (10/1000) µs (mstari-mstari) | 23 A |
| Volti ya mabaki yenye Ian (10/1000) µs (mstari-mstari) | ≤ 65 V |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 150 Ω | typ. 3 MHz |
| Frequency ya kukatwa fg (3 dB), ulinganifu katika mfumo wa 600 Ω | typ. 800 kHz |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (ms) | 10 kA |
| Kizuizi cha volteji ya kutoa katika mwinuko wa kV/µs 1 (mstari-mstari) | ≤ 55 V |
| Kizuizi cha volteji ya kutoa katika mwinuko wa kV/µs 1 (line-earth) | ≤ 450 V (with PT 1X2-BE) |
| Kizuizi cha volteji ya kutoa kwa 1 kV/µs (mstari-mstari) tuli | ≤ 55 V |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs kiwango cha juu (mstari-ms) | 10 kA |
| Kizuizi cha volteji ya kutoa kwa 1 kV/µs (line-earth) tuli | ≤ 25 V (with PT 1X2-BE) |
| Kiwango cha juu cha mkondo wa kutokwa cha Imax(8/20) µs kiwango cha juu (line-earth) | 10 kA |
| Arrester inaweza kupimwa kwa kutumia CHECKMASTER kutoka kwa toleo la programu: | From SW rev. 1.00 |
Maelezo ya Bidhaa
PT plug-in protection with circ. Protec. P/ un Circ. 2 cond. floating. Suitable for HART.
