PT 1,5/S-QUATTRO-MTD BU

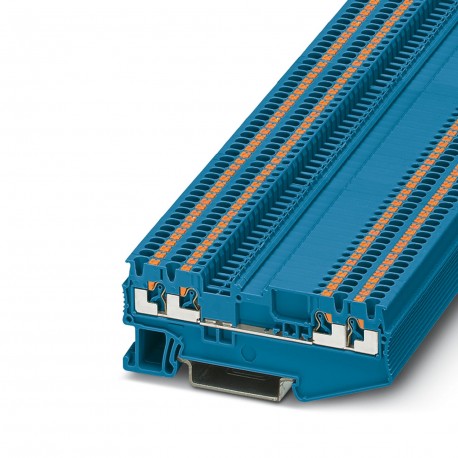

PT 1,5/S-QUATTRO-MTD BU 3210329 PHOENIX CONTACT Feed-through terminal block
$0.00USD
4296 kwenye hisa
Vipimo Muhimu
:NS 35/15
Rangi:blue (RAL 5015)
Kina:30.5 mm
Upana:3.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| NS 35/15 | |
| Rangi | blue (RAL 5015) |
| Kina | 30.5 mm |
| Upana | 3.5 mm |
| Urefu | 76.9 mm |
| Uwezo | 1 |
| Aina ya bidhaa | Multi-conductor terminal block |
| Aina ya kupachika | NS 35/7,5 |
| Idadi ya safu mlalo | 1 |
| Upana wa kifuniko cha mwisho | 0.8 mm |
| Mkondo wa nominella | 17.5 A |
| Volti ya kawaida | 400 V |
| Fungua paneli ya pembeni | Yes |
| Marekebisho ya makala | 01 |
| Urefu wa kukatwa | 8 mm ... 10 mm |
| AWG ya sehemu mtambuka | 26 ... 16 (converted acc. to IEC) |
| Kina cha NS 35/15 | 39.5 mm |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Kina kwenye NS 35/7,5 | 32 mm |
| Nyenzo za kuhami joto | PA |
| Kiwango cha juu cha mzigo wa sasa | 17.5 A |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 1.5 mm² |
| Idadi ya miunganisho | 4 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A1 / B1 |
| Sehemu ngumu ya kondakta | 0.14 mm² ... 1.5 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 4 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.14 mm² ... 1.5 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 26 ... 16 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 0.56 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.14 mm² ... 1 mm² Using the AI-S 1-8 TQ ferrule, Item No. 1200293, is recommended |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.14 mm² ... 1.5 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Maelezo ya Bidhaa
Feed-through terminal, with the same contour as the interruptible terminal, nominal voltage: 400 V, nominal current: 17.5 A, number of connections: 4, connection type: Push-in connection, 1st floor, D
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
