PST 1,0/23-H-3,5

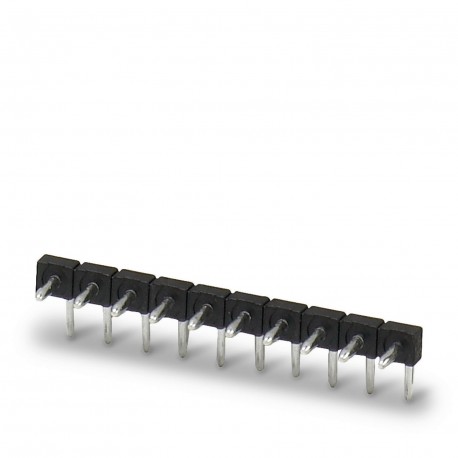

PST 1,0/23-H-3,5 1737226 PHOENIX CONTACT Pin strip
$0.00USD
3503 kwenye hisa
Vipimo Muhimu
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Aina:Pin strip
Lami:3.5 mm
Upana [w]:80.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina | Pin strip |
| Lami | 3.5 mm |
| Upana [w] | 80.5 mm |
| Urefu [h] | 9.4 mm |
| Urefu [l] | 10.5 mm |
| Mpangilio wa pini | Linear pinning |
| Mstari wa bidhaa | COMBICON Connectors S |
| Aina ya bidhaa | Pin strip |
| Kipenyo cha shimo | 1.2 mm |
| Aina ya kupachika | THR soldering / wave soldering |
| Vipimo | IEC 60664-1:2007-04 |
| Idadi ya safu mlalo | 1 |
| Vipimo vya pini | ø 1 mm |
| Familia ya bidhaa | PST 1,0/..-H |
| Rangi (Nyumba) | black (9005) |
| Flange ya kupachika | without |
| Marekebisho ya makala | 00 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu uliowekwa | 2.8 mm |
| Aina ya kifungashio | packed in cardboard |
| Mkondo wa nominella IN | 8 A (depends on the plug used) |
| Volti ya kawaida ya Umoja wa Mataifa | 250 V |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 23 |
| Idadi ya uwezo | 23 |
| Volti iliyokadiriwa (II/2) | 250 V |
| Idadi ya miunganisho | 23 |
| Volti iliyokadiriwa (III/2) | 250 V |
| Volti iliyokadiriwa (III/3) | 160 V |
| Urefu wa pini ya solder [P] | 6.6 mm |
| Sifa za uso | Tin-plated |
| Kikundi cha nyenzo za kuhami joto | IIIa |
| Pini za solder kwa kila uwezo | 1 |
| CTI kulingana na IEC 60112 | 250 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 2.5 kV |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 2.5 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 2.5 kV |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 100 °C (dependent on the derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 250 V |
| Volti ya insulation iliyokadiriwa (III/2) | 250 V |
| Volti ya insulation iliyokadiriwa (III/3) | 160 V |
| umbali wa chini kabisa wa kuteleza (II/2) | 2.5 mm |
| umbali wa chini kabisa (III/2) | 2.5 mm |
| umbali wa chini kabisa (III/3) | 2.5 mm |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Eneo la mguso wa uso wa chuma (safu ya juu) | Tin (3 - 5 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Faharasa ya ufuatiliaji linganishi (IEC 60112) | CTI 250 |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Tin (3 - 5 µm Sn) |
| Eneo la mguso wa uso wa chuma (safu ya kati) | Nickel (1 - 3 µm Ni) |
| Eneo la kusugulia uso wa chuma (safu ya kati) | Nickel (1 - 3 µm Ni) |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (II/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/3) | 1.5 mm |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
Maelezo ya Bidhaa
Male connector, nominal section: 1.5 mm², color: black, nominal current: 8 A (Depending on the connector used), nominal voltage (III/2): 250 V, contact surface: Tin, contact type: Male, number of pote
