PSR-MS30-1NO-24DC-SC

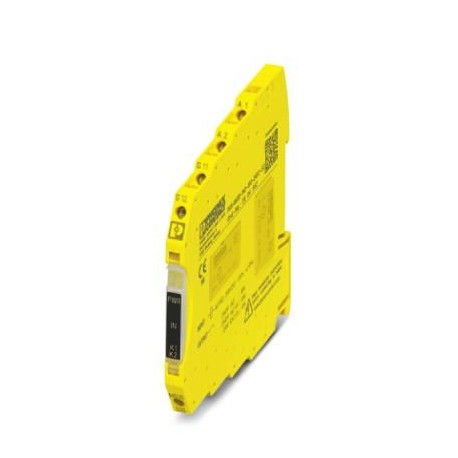

PSR-MS30-1NO-24DC-SC 2904952 PHOENIX CONTACT Safety relays
$0.00USD
4607 kwenye hisa
Vipimo Muhimu
GTIN:4046356905008
Ufunguo wa kuagiza:2904952
Ukurasa wa katalogi:Page 248 (C-6-2017)
Kina (Dokezo):102.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356905008 |
| Ufunguo wa kuagiza | 2904952 |
| Ukurasa wa katalogi | Page 248 (C-6-2017) |
| Kina (Dokezo) | 102.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 6.8 mm |
| Urefu (Dokezo) | 93.1 mm |
| (Usambazaji wa umeme) | Test pulse rate = 5 x Test pulse width |
| (Ingizo za kidijitali) | 4 A gL/gG (for low-demand applications) |
| Nchi ya asili | DE (Germany) |
| Uzito halisi (Times) | 69 g |
| Aina ya reli (Saa) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| inayoweza kuchomekwa (Jumla) | no |
| Nambari ya ushuru maalum | 85371098 |
| (Hali ya mazingira) | Protection against polarity reversal for rated control circuit supply voltage |
| Rangi ya nyumba (Times) | yellow |
| Aina ya kupachika (Wakati) | DIN rail mounting |
| Uzi wa skrubu (Jumla) | M3 |
| Onyesho la hali (Nyakati) | 2 x green LEDs |
| Nyenzo za makazi (Times) | PBT |
| Nafasi ya kupachika (Times) | vertical or horizontal |
| Kategoria (Data ya muunganisho) | 4 |
| Muda wa kuchuja (Usambazaji wa umeme) | max. 1.5 ms (at S12, S22; test pulse width) |
| Urefu wa kukatwa (Jumla) | 12 mm |
| Mbinu ya muunganisho (Jumla) | Screw connection |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Kiwango cha ulinzi (Times) | IP20 |
| Fuse ya kutoa (Pembejeo za kidijitali) | 6 A gL/gG (N/O contact) |
| Jina la matokeo (Ingizo za kidijitali) | Enabling current path |
| Maagizo ya mkutano (Saa) | See derating curve |
| Aina ya mawasiliano (Ingizo za kidijitali) | 1 enabling current path |
| Uteuzi (Data ya muunganisho) | EN 62061 |
| Mkondo wa kukimbilia (Ugavi wa umeme) | < 20 mA (with Us/Ixto S12) |
| Urefu wa juu zaidi (Vipimo) | ≤ 2000 m (Above sea level) |
| Hali ya uendeshaji ya nominella (Saa) | 100% operating factor |
| Mkondo wa kuingilia (Pembejeo za kidijitali) | min. 3 mA |
| Kategoria ya Kusimamisha (Data ya muunganisho) | 0 |
| Muda wa kuchuja (Hali ya mazingira) | 1 ms (at A1 in the event of voltage dips at Us) |
| Nyenzo za mawasiliano (Pembejeo za kidijitali) | AgSnO2 |
| Onyesho la volteji ya uendeshaji (Times) | 1 x green LED |
| Matumizi ya sasa (Ugavi wa umeme) | < 5 mA (with Us/Ixto S12) |
| Idadi ya matokeo (Pembejeo za kidijitali) | 1 (undelayed) |
| Jumla ya mkondo wa mraba (Pembejeo za kidijitali) | 36 A2(observe derating) |
| Volti ya kubadili (Pembejeo za dijitali) | min. 12 V AC/DC |
| Mkondo wa kukimbilia (Hali ya mazingira) | 4.5 A (Δt s) |
| Maelezo ya matokeo (Ingizo za kidijitali) | safety-related N/O contacts |
| Uwezo wa kubadili (Ingizo za kidijitali) | min. 60 mW |
| Masafa ya kubadilisha (Ingizo za dijitali) | max. 0.5 Hz |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 69.000 g |
| (Data ya sifa zinazohusiana na usalama) | 250 V AC |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Mzunguko wa kinga (Hali ya mazingira) | Surge protection Suppressor diode |
| Muda wa huduma ya mitambo (Pembejeo za kidijitali) | 10x 106cycles |
| Kiwango cha utendaji (PL) (Data ya muunganisho) | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| Sehemu ya juu ya kondakta AWG. (Jumla) | 12 |
| Sehemu ya msalaba ya kondakta AWG dakika. (Jumla) | 26 |
| Mshtuko (Data ya sifa zinazohusiana na usalama) | 15g |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 60 °C (observe derating) |
| Upeo wa juu wa sehemu nzima ya kondakta. (Jumla) | 2.5 mm² |
| Sehemu nzima ya kondakta dakika 1. (Jumla) | 0.2 mm² |
| Kupunguza mkondo unaoendelea (Ingizo za dijitali) | 6 A (observe derating) |
| Matumizi ya umeme Marekani (Hali ya mazingira) | typ. 1 W |
| Ingiza ishara ya masafa ya sasa "0" (Usambazaji wa umeme) | 0 mA ... 2 mA (for safe Off; at S12) |
| Ishara ya voltage ya kuingiza "0" (Usambazaji wa umeme) | 0 V DC ... 5 V DC (for safe Off; at S12) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Kiwango cha Uadilifu wa Usalama (SIL) (Data ya muunganisho) | 3 |
| Sehemu ya juu inayonyumbulika ya kondakta. (Jumla) | 2.5 mm² |
| Sehemu ya msalaba ya kondakta yenye sehemu ndogo inayonyumbulika (Jumla) | 0.2 mm² |
| Uzingatiaji (Takwimu za sifa zinazohusiana na usalama) | CE-compliant |
| Uteuzi (Data ya sifa zinazohusiana na usalama) | Air clearances and creepage distances between the power circuits |
| Kiwango cha chini cha ulinzi wa eneo la ndani (Times) | IP54 |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Udhibiti uliokadiriwa wa usambazaji wa sasa wa IS (Hali za mazingira) | typ. 42 mA |
| Muda wa kurejesha (Matokeo ya kupokezana: kuwezesha njia ya sasa) | < 500 ms |
| Kiwango cha uchafuzi wa mazingira (Takwimu za sifa zinazohusiana na usalama) | 2 |
| Kategoria ya volteji kupita kiasi (Data ya sifa zinazohusiana na usalama) | III |
| Unyevu wa juu unaoruhusiwa (uhifadhi/usafiri) (Vipimo) | 75 % (on average, 85% infrequently, non-condensing) |
| Viwango/kanuni (Takwimu za sifa zinazohusiana na usalama) | DIN EN 50178 |
| Mtetemo (uendeshaji) (Data ya sifa zinazohusiana na usalama) | 10 Hz ... 150 Hz, 2g |
| Voltage katika mzunguko wa ingizo/kuanzia na mrejesho (Ugavi wa umeme) | 24 V DC -15 % / +10 % |
| Kiwango cha juu cha unyevu kinachoruhusiwa (utendaji) (Vipimo) | 75 % (on average, 85% infrequently, non-condensing) |
| Upinzani wa jumla wa kondakta unaoruhusiwa (Ugavi wa umeme) | 150 Ω |
| Volti ya usambazaji wa saketi ya udhibiti iliyokadiriwa Marekani (Hali za mazingira) | 24 V DC -15 % / +10 % |
| Volti ya insulation iliyokadiriwa (Data ya sifa zinazohusiana na usalama) | 250 V AC |
| Kikomo cha Madai ya Kiwango cha Uadilifu wa Usalama (SIL CL) (Data ya muunganisho) | 3 |
| Muda wa kawaida wa kuchukua Marekani (Matokeo ya kupokezana: kuwezesha njia ya sasa) | < 250 ms (when controlled via A1) |
| Muda wa kawaida wa kutolewa Marekani (Matokeo ya kupokezana: kuwezesha njia ya sasa) | < 20 ms (when controlled via A1 or S12 and S22.) |
| Muda wa kawaida wa majibu Marekani (Matokeo ya kupokezana: kuwezesha njia ya sasa) | < 175 ms |
| Volti/insulation ya kuongezeka iliyokadiriwa (Data ya sifa zinazohusiana na usalama) | Safe isolation, reinforced insulation 6 kV between input circuit and enabling current pathBasic insulation 4 kV between all current paths and housing |
Maelezo ya Bidhaa
Safety relay for emergency stop and protective doors up to SILCLSIL 3, cat. 4, PL e, 1 or 2 channel service, automatic start, short circuit detection, 1 activation current circuit, US = 24 V DC, fixed
