PP-H 4/ 1-R BU

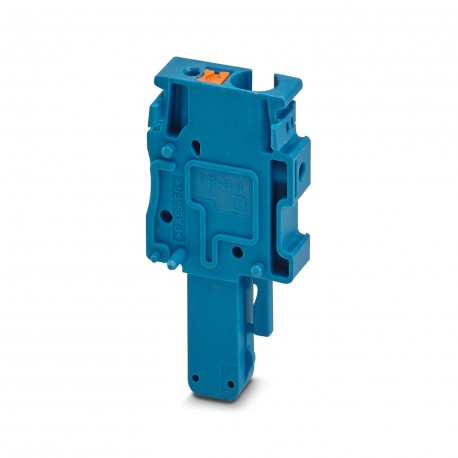

PP-H 4/ 1-R BU 3211980 PHOENIX CONTACT Plug
$0.00USD
3797 kwenye hisa
Vipimo Muhimu
:Machine building
Rangi:blue (RAL 5015)
Kina:42.3 mm
Lami:6.2 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Machine building | |
| Rangi | blue (RAL 5015) |
| Kina | 42.3 mm |
| Lami | 6.2 mm |
| Upana | 6.2 mm |
| Urefu | 21 mm |
| Uwezo | 1 |
| Aina ya bidhaa | Terminal plug |
| Dokezo la mkutano | Use of a parallel pressing tool is recommended for easy latching of the COMBI connector and coupling elements for self-assembly |
| Idadi ya safu mlalo | 1 |
| Mkondo wa nominella | 32 A |
| Volti ya kawaida | 800 V |
| Fungua paneli ya pembeni | Yes |
| Marekebisho ya makala | 01 |
| Urefu wa kukatwa | 10 mm ... 12 mm |
| AWG ya sehemu mtambuka | 24 ... 10 (converted acc. to IEC) |
| Eneo la matumizi | Railway industry |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Kiwango cha juu cha mzigo wa sasa | 32 A (with 6 mm² conductor cross section) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 4 mm² |
| Idadi ya miunganisho | 1 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A4 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 6 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C (max. operating temperature see derating curve) |
| Idadi ya miunganisho kwa kila ngazi | 1 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 4 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 61984 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 24 ... 12 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 1.02 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.25 mm² ... 4 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.25 mm² ... 4 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 1 mm² |
Maelezo ya Bidhaa
Connector, rated voltage: 800 V, rated current: 32 A, number of connections: 1, number of poles: 1, connection type: Push-in connection, 1st floor, left-hand connection, Sizing cross-section: 4 mm², c
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
