PLH 5/ 1-7,5 BK

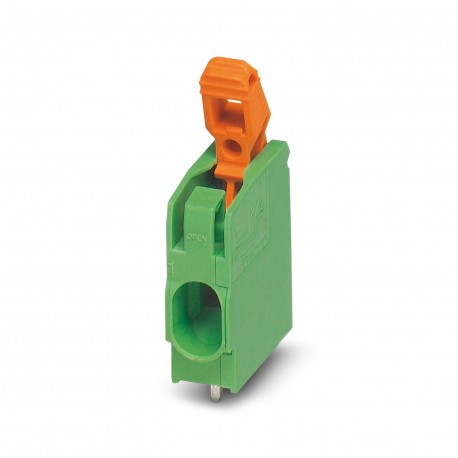

PLH 5/ 1-7,5 BK 1065058 PHOENIX CONTACT Terminal for printed circuit board, pitch: 7.5 mm, number of poles: ..
$0.00USD
4960 kwenye hisa
Vipimo Muhimu
:0.2 mm² / flexible / > 10 N
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Lami:7.5 mm
Matokeo:Test passed
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Lami | 7.5 mm |
| Matokeo | Test passed |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Masafa | 10 - 150 - 10 Hz |
| Mpangilio wa pini | Zigzag pinning M |
| Kasi ya kufagia | 1 octave/min |
| Halijoto | 850 °C |
| Kuongeza kasi | 5g (60.1 Hz ... 150 Hz) |
| Mstari wa bidhaa | COMBICON Terminals L |
| Aina ya bidhaa | Printed circuit board terminal |
| Aina ya kupachika | Wave soldering |
| Vipimo | IEC 60998-2-2:2002-12 |
| Idadi ya safu mlalo | 1 |
| Vipimo vya pini | 1.2 x 1.5 mm |
| Familia ya bidhaa | PLH 5/ |
| Rangi (Nyumba) | black (9005) |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 01 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu wa kukatwa | 12 mm |
| Muda wa kuambukizwa | 5 s |
| Mbinu ya muunganisho | Push-lock spring connection |
| Mkondo wa nominella IN | 41 A |
| Volti ya kawaida ya Umoja wa Mataifa | 1000 V |
| Maelezo kuhusu uendeshaji | The single-position PCB terminal block can be used for voltages up to 1500 V (DC) and 1000 V (AC). The relevant device standard and the appropriate required air clearances and creepage distances should be observed following installation |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Volti iliyokadiriwa (II/2) | 1000 V |
| Sehemu ya msalaba ya nominella | 6 mm² |
| Volti iliyokadiriwa (III/2) | 1000 V |
| Volti iliyokadiriwa (III/3) | 500 V |
| Muda wa jaribio kwa kila mhimili | 2.5 h |
| Sifa za uso | Tin-plated |
| Kikundi cha nyenzo za kuhami joto | I |
| Pini za solder kwa kila uwezo | 2 |
| CTI kulingana na IEC 60112 | 600 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 6 kV |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 10 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 6 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 6 kV |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 6 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 1000 V |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 6 mm² |
| Volti ya insulation iliyokadiriwa (III/2) | 1000 V |
| Volti ya insulation iliyokadiriwa (III/3) | 500 V |
| umbali wa chini kabisa wa kuteleza (II/2) | 5 mm |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| umbali wa chini kabisa (III/2) | 5 mm |
| umbali wa chini kabisa (III/3) | 12.5 mm |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Faharasa ya ufuatiliaji linganishi (IEC 60112) | CTI 600 |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Tin (10 - 16 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) | Tin (10 - 16 µm Sn) |
| Upinzani wa insulation, nafasi za jirani | > 5 MΩ |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (II/2) | 5.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/2) | 8 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/3) | 8 mm |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki | 0.2 mm² ... 6 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki | 0.2 mm² ... 6 mm² |
| Sehemu mtambuka ya kondakta/aina ya kondakta/sehemu ya nguvu ya mvuto/thamani halisi | 0.2 mm² / solid / > 10 N |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
Printed circuit board terminal block, nominal current: 41 A, dimensioning voltage (III/2): 1000 V, nominal cross-section: 6 mm², Number of rows: 1, Number of poles per row: 1, article family: PLH 5/,
