PLC-RSP-230UC/21HC

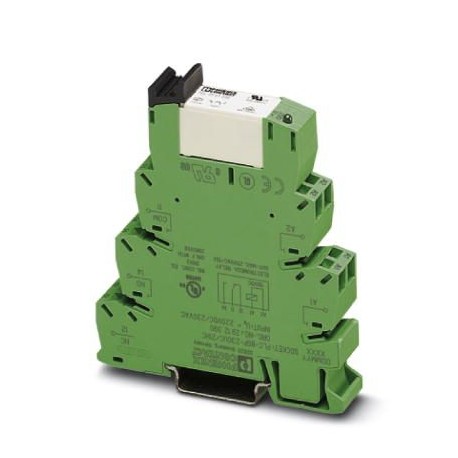

PLC-RSP-230UC/21HC 2912329 PHOENIX CONTACT Relay Module
$0.00USD
3500 kwenye hisa
Vipimo Muhimu
GTIN:4046356050739
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2912329
(Jumla):EN 50178
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356050739 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2912329 |
| (Jumla) | EN 50178 |
| (Upande wa koili) | 6 A (at 250 V, AC15) |
| Ukurasa wa katalogi | Page 333 (C-7-2013) |
| Kina (Dokezo) | 94 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 14 mm |
| Urefu (Dokezo) | 80 mm |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85364900 |
| Insulation (Jumla) | Safe isolation, reinforced insulation |
| (Hali ya mazingira) | 4.5 mA (for 230 V AC) |
| Uteuzi (Jumla) | Standards/regulations |
| Aina ya mguso (Upande wa koili) | 1 PDT |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| (Upande wa kutoa data ya muunganisho) | IP20 (Relay base) |
| Jina la muunganisho (Upande wa mawasiliano) | Coil side |
| Kategoria ya overvoltage (Jumla) | III |
| Uwezo wa kubadili (Upande wa koili) | 2 A (at 24 V, DC13) |
| Viwango/kanuni (Jumla) | IEC 60664 |
| Urefu wa kukatwa (Upande wa mguso) | 8 mm |
| Mbinu ya muunganisho (Upande wa mawasiliano) | Spring-cage connection |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 30 A (300 ms) |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 10 mA (at 12 V) |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 64.070 g |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 12 V (at 10 mA) |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 10 A |
| Mzunguko wa kinga (Hali ya mazingira) | Bridge rectifier Bridge rectifier |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 10 ms |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso) | 26 ... 14 |
| Muunganisho katika acc. na kiwango (Jumla) | CUL |
| Muda wa kawaida wa majibu (Hali za mazingira) | 7 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 55 °C |
| Sehemu ngumu ya kondakta (Upande wa mguso) | 0.14 mm² ... 2.5 mm² |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| Hali ya uendeshaji (Upande wa kutoa data ya muunganisho) | 100% operating factor |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 230 V AC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Spring-cage connection |
| Uzito halisi (SAP) (Upande wa kutoa data ya muunganisho) | 64.07 g |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso) | 0.14 mm² ... 2.5 mm² |
| Nafasi ya kupachika (Upande wa kutoa data ya muunganisho) | any |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V0 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 4.3 mA (at 220 V DC) |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 240 W (at 24 V DC) |
| Kiwango cha ulinzi (Upande wa kutoa data ya muunganisho) | RT II (Relay) |
| Maagizo ya uunganishaji (Upande wa kutoa data ya muunganisho) | In rows with zero spacing |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Muda wa huduma ya mitambo (Upande wa kutoa data ya muunganisho) | 3x 107cycles |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 26 ... 14 |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo uliounganishwa (Upande wa koili) | 144 W (for 24 V DC. Value applies to connections 12. If connections 12 are bridged, the normal value applies.) |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.99 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
More details
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
14 mm PLC basic terminal block for high continuous currents with spring-cage connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 230 V AC/DC
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
