PLC-RSP-230UC/21-21AU/RWF

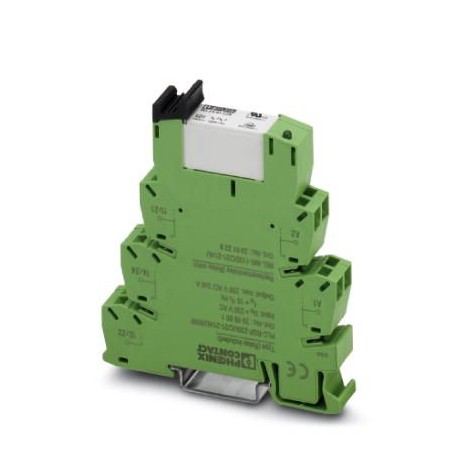

PLC-RSP-230UC/21-21AU/RWF 2968001 PHOENIX CONTACT Relay Module
$0.00USD
4944 kwenye hisa
Vipimo Muhimu
GTIN:4046356138666
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2968001
(Jumla):EN 50178
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356138666 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2968001 |
| (Jumla) | EN 50178 |
| (Upande wa koili) | 36 V DC |
| Ukurasa wa katalogi | Page 361 (C-7-2013) |
| Kina (Dokezo) | 94 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 14 mm |
| Urefu (Dokezo) | 80 mm |
| (Upande wa mguso) | 2 A (at 250 V, AC15) |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85364900 |
| Insulation (Jumla) | Basic insulation |
| (Hali ya mazingira) | 220 V DC |
| Uteuzi (Jumla) | Air clearances and creepage distances between the power circuits |
| Aina ya mguso (Upande wa koili) | 2 PDT |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi, hard gold-plated |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| (Upande wa kutoa data ya muunganisho) | IP20 (Relay base) |
| Kategoria ya overvoltage (Jumla) | III |
| Nyenzo ya mguso (Upande wa mguso) | AgNi |
| Viwango/kanuni (Jumla) | IEC 60664 |
| Volti ya koili (Hali ya mazingira) | 110 V DC |
| Uwezo wa kubadili (Upande wa mguso) | 2 A (at 24 V, DC13) |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 50 mA |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 1 mA |
| Volti ya insulation iliyokadiriwa (Jumla) | 250 V AC |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 65.470 g |
| Kiwango cha juu cha mkondo wa kuingilia (Upande wa mguso) | 8 A |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 30 V AC |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa mguso) | 10 mA |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 100 mV |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 50 mA |
| Mzunguko wa kinga (Hali ya mazingira) | Bridge rectifier |
| Volti ya juu zaidi ya kubadili (Upande wa mguso) | 250 V AC/DC (Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules.) |
| Volti ya chini kabisa ya kubadili (Upande wa mguso) | 5 V AC/DC |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 60 ms |
| Muunganisho katika acc. na kiwango (Jumla) | CUL |
| Kupunguza mkondo unaoendelea (Upande wa mguso) | 6 A |
| Muda wa kawaida wa majibu (Hali za mazingira) | 20 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -25 °C ... 55 °C |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| Hali ya uendeshaji (Upande wa kutoa data ya muunganisho) | 100% operating factor |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 230 V AC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Spring-cage connection |
| Uzito halisi (SAP) (Upande wa kutoa data ya muunganisho) | 65.47 g |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Nafasi ya kupachika (Upande wa kutoa data ya muunganisho) | any |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V0 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 4.8 mA (with AC) |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 1.2 W (at 24 V DC) |
| Kiwango cha ulinzi (Upande wa kutoa data ya muunganisho) | RT III (Relay) |
| Maagizo ya uunganishaji (Upande wa kutoa data ya muunganisho) | In rows with zero spacing |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa mguso) | 140 W (at 24 V DC) |
| Muda wa huduma ya mitambo (Upande wa kutoa data ya muunganisho) | approx. 3x 107cycles |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 26 ... 14 |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Jina la muunganisho (Upande wa mguso (wenye safu ya dhahabu iliyoharibika)) | Coil side |
| Kiwango cha volteji ya kuingiza data kwa kurejelea UN (Hali za mazingira) | see diagram |
| Urefu wa kukatwa (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 8 mm |
| Njia ya muunganisho (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | Spring-cage connection |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 1.1 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 26 ... 14 |
| Mgusano wa vilima/mgusano wa relay ya volteji (Upande wa kutoa data ya muunganisho) | 6 kV |
| Sehemu ngumu ya kondakta (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.14 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.14 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
More details
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
