PLC-RSC-12DC/21/C1D2

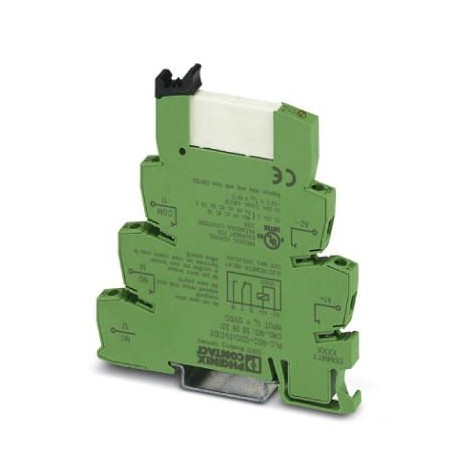

PLC-RSC-12DC/21/C1D2 5606331 PHOENIX CONTACT Relay Module
$0.00USD
4621 kwenye hisa
Vipimo Muhimu
GTIN:4046356684682
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:5606331
(Jumla):2x 0.5 mm² ... 1.5 mm² ()
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356684682 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 5606331 |
| (Jumla) | 2x 0.5 mm² ... 1.5 mm² () |
| (Upande wa koili) | 1500 VA (for 250 V AC) |
| Ukurasa wa katalogi | Page 413 (C-7-2015) |
| Kina (Dokezo) | 94 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 6.2 mm |
| Urefu (Dokezo) | 80 mm |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85364190 |
| (Hali ya mazingira) | Reverse polarity protection Polarity protection diode |
| Uzi wa skrubu (Jumla) | M 3 |
| UL, Marekani (Upande wa Mawasiliano) | Class I, Zone 2, AEx nA nC IIC T6 |
| Aina ya mguso (Upande wa koili) | 1 PDT |
| Jina la muunganisho (Jumla) | Coil side |
| UL, Kanada (Upande wa mawasiliano) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Urefu wa kukatwa (Jumla) | 8 mm |
| Mbinu ya muunganisho (Jumla) | Screw connection |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgSnO |
| (Upande wa kuingiza data ya muunganisho) | 2x 0.5 mm² ... 1.5 mm² () |
| Hali ya uendeshaji (Upande wa mguso) | 100% operating factor |
| UL, Marekani/Kanada (Upande wa mawasiliano) | Class I, Div. 2, Groups A, B, C, D |
| (Upande wa kutoa data ya muunganisho) | EN 50178 |
| Uzito halisi (SAP) (Upande wa mguso) | 36.8 g |
| Nafasi ya kupachika (Upande wa mguso) | any |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 10 A (4 s) |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 10 mA |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Kiwango cha ulinzi (Upande wa mguso) | IP20 (Relay base) |
| Maagizo ya kuunganisha (Upande wa mawasiliano) | In rows with zero spacing |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 36.800 g |
| Sehemu ya msalaba ya kondakta AWG (Jumla) | 26 ... 14 |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 12 V AC/DC |
| UL, Marekani (Upande wa kutoa data ya muunganisho) | Class I, Zone 2, AEx nA nC IIC T6 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Muda wa huduma ya mitambo (Upande wa mawasiliano) | 2x 107cycles |
| Sehemu ngumu ya kondakta (Jumla) | 0.14 mm² ... 2.5 mm² |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 6 A |
| Mzunguko wa kinga (Hali ya mazingira) | Reverse polarity protection Polarity protection diode |
| UL, Kanada (Upande wa kutoa data ya muunganisho) | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Ulinganifu (Upande wa kutoa data ya muunganisho) | CE-compliant |
| Uteuzi (Upande wa kutoa data ya muunganisho) | Standards/regulations |
| Uzi wa skrubu (Upande wa kuingiza data ya muunganisho) | M3 |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 8 ms |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Jumla) | 0.14 mm² ... 2.5 mm² |
| Muda wa kawaida wa majibu (Hali za mazingira) | 5 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| UL, Marekani/Kanada (Upande wa kutoa data ya muunganisho) | Class I, Div. 2, Groups A, B, C, D |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 12 V DC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Screw connection |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 15.3 mA |
| Kiwango cha uchafuzi (Upande wa utoaji wa data ya muunganisho) | 3 |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 140 W (at 24 V DC) |
| Kategoria ya overvoltage (Upande wa kutoa data ya muunganisho) | III |
| Viwango/kanuni (Upande wa kutoa data ya muunganisho) | IEC 60664 |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Jaribio la mgusano wa vilima/mgusano wa relay ya volteji (Upande wa mgusano) | 4 kV AC (50 Hz, 1 min.) |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 26 ... 14 |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.18 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Upande wa kutoa data ya muunganisho) | V0 |
Maelezo ya Bidhaa
More details
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
