PLC-RPT-24UC/21AU/MS

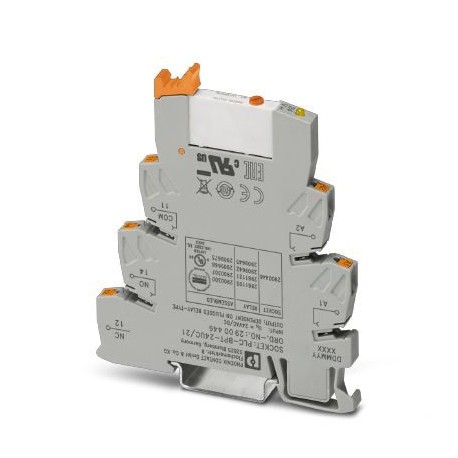

PLC-RPT- 24UC/21AU/MS 2909673 PHOENIX CONTACT Relay Module
$0.00USD
4306 kwenye hisa
Vipimo Muhimu
GTIN:4055626378060
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2909673
(Jumla):IEC 60255/DIN VDE 0435 (in relevant parts)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626378060 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2909673 |
| (Jumla) | IEC 60255/DIN VDE 0435 (in relevant parts) |
| (Upande wa koili) | 36 V DC |
| Ukurasa wa katalogi | Page 373 (C-5-2017) |
| Kina (Dokezo) | 94 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 6.2 mm |
| Urefu (Dokezo) | 80 mm |
| (Upande wa mguso) | 3 A (at 230 V, AC15) |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho 1) | 2x 0.5 mm² ... 1 mm² () |
| (Data ya muunganisho 2) | IP20 (Relay base) |
| Nambari ya ushuru maalum | 85364190 |
| (Hali ya mazingira) | 8.5 mA (at UN= 24 V DC) |
| Uzingatiaji (Jumla) | CE-compliant |
| Uteuzi (Jumla) | Standards/regulations |
| Aina ya mguso (Upande wa koili) | 1 PDT |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgSnO, hard gold-plated |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 3 |
| Kategoria ya overvoltage (Jumla) | III |
| Viwango/kanuni (Jumla) | IEC 60664 |
| Uwezo wa kubadili (Upande wa mguso) | 2 A (at 24 V, DC13) |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 50 mA |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 1 mA (at 24 V) |
| Hali ya uendeshaji (Data ya muunganisho 2) | 100% operating factor |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Jina la muunganisho (Data ya muunganisho 1) | Contact side |
| Uzito halisi (SAP) (Data ya muunganisho 2) | 31.27 g |
| Urefu wa kuondoa (Data ya muunganisho 1) | 8 mm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 31.270 g |
| Mbinu ya muunganisho (Data ya muunganisho 1) | Push-in connection |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 30 V AC |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa mguso) | 10 mA (at 12 V) |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 100 mV (at 10 mA) |
| Nafasi ya kupachika (Data ya muunganisho 2) | any |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 50 mA |
| Mzunguko wa kinga (Hali ya mazingira) | Bridge rectifier Bridge rectifier |
| Kiwango cha ulinzi (Data ya muunganisho 2) | RT III (Relay) |
| Volti ya juu zaidi ya kubadili (Upande wa mguso) | 250 V AC/DC |
| Volti ya chini kabisa ya kubadili (Upande wa mguso) | 5 V (at 100 mA) |
| Maagizo ya kuunganisha (Data ya muunganisho 2) | In rows with zero spacing |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 15 ms |
| Kupunguza mkondo unaoendelea (Upande wa mguso) | 6 A |
| Muda wa kawaida wa majibu (Hali za mazingira) | 6 ms |
| (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 2x 0.5 mm² ... 1 mm² () |
| Muda wa huduma ya mitambo (Data ya muunganisho 2) | 2x 107cycles |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 60 °C |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 24 V AC/DC |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta AWG (Data ya muunganisho 1) | 26 ... 14 |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V0 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 11 mA (at UN= 24 V AC) |
| Sehemu ngumu ya kondakta (Data ya muunganisho 1) | 0.14 mm² ... 2.5 mm² |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 1.2 W (at 24 V DC) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Data ya muunganisho 1) | 0.14 mm² ... 2.5 mm² |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa mguso) | 140 W (at 24 V DC) |
| Jina la muunganisho (Upande wa mguso (wenye safu ya dhahabu iliyoharibika)) | Coil side |
| Urefu wa kukatwa (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | 8 mm |
| Njia ya muunganisho (Upande wa mguso (na safu ya dhahabu iliyoharibika)) | Push-in connection |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.26 W |
| Jaribu mgusano wa vilima/mgusano wa relay ya volteji (Data ya muunganisho 2) | 4 kV AC (50 Hz, 1 min.) |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 26 ... 14 |
| Sehemu ngumu ya kondakta (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.14 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso (na safu ya dhahabu iliyoharibiwa)) | 0.14 mm² ... 2.5 mm² |
Maelezo ya Bidhaa
PLC-INTERFACE for input functions, consisting of PLC-BPT.../21 base terminal block with push-in connection and plug-in miniature relay with multilayer gold contact and manual operation, 1 switched con
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
6.2 mm PLC basic terminal block with push-in connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 24 V AC/DC
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
