PLC-RPT-24DC/21-21/MS

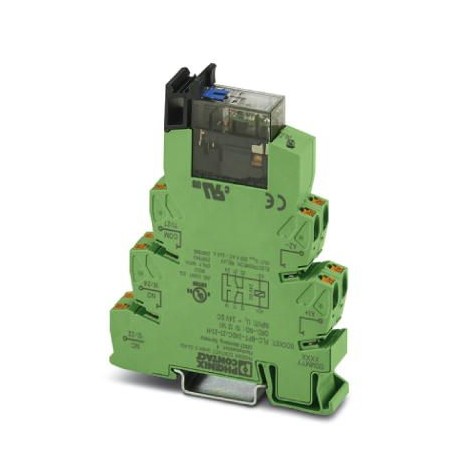

PLC-RPT- 24DC/21-21/MS 2910519 PHOENIX CONTACT Relay Module
$0.00USD
3441 kwenye hisa
Vipimo Muhimu
GTIN:4055626486710
Ufunguo wa kuagiza:2910519
(Jumla):cUL 508 Recognized
(Upande wa koili):1.5 A (230 V, AC15)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626486710 |
| Ufunguo wa kuagiza | 2910519 |
| (Jumla) | cUL 508 Recognized |
| (Upande wa koili) | 1.5 A (230 V, AC15) |
| Kina (Dokezo) | 104 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 14 mm |
| Urefu (Dokezo) | 80 mm |
| (Upande wa mguso) | 2x 0.5 mm² ... 1 mm² () |
| Nchi ya asili | DE (Germany) |
| UL, Marekani (Jumla) | UL 508 |
| Nambari ya ushuru maalum | 85364190 |
| Insulation (Jumla) | Safe isolation of input/output |
| Uteuzi (Jumla) | Standards/regulations |
| Aina ya mguso (Upande wa koili) | 2 PDT |
| UL, Marekani/Kanada (Jumla) | cUL 508 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi |
| (Upande wa kuingiza data ya muunganisho) | 2x 0.5 mm² ... 1 mm² () |
| Kiwango cha uchafuzi wa mazingira (Jumla) | 2 |
| Volti ya kuongezeka iliyokadiriwa (Jumla) | 6 kV |
| (Upande wa kutoa data ya muunganisho) | cUL 508 Recognized |
| Jina la muunganisho (Upande wa mawasiliano) | Coil side |
| Kategoria ya overvoltage (Jumla) | III |
| Uwezo wa kubadili (Upande wa koili) | 1 A (24 V, DC13) |
| Viwango/kanuni (Jumla) | EN 50178 |
| Urefu wa kukatwa (Upande wa mguso) | 8 mm |
| Mbinu ya muunganisho (Upande wa mawasiliano) | Push-in connection |
| Volti ya koili (Hali ya mazingira) | 24 V DC |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 12 A (20 ms) |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 10 mA (12 V) |
| Volti ya insulation iliyokadiriwa (Jumla) | 250 V AC |
| Aina ya mguso wa swichi (Upande wa koili) | Single contact |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 64.000 g |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 12 V (10 mA) |
| UL, Marekani (Upande wa kutoa data ya muunganisho) | UL 508 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 6 A |
| Mzunguko wa kinga (Hali ya mazingira) | Free-wheeling diode Damping diode |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 10 ms |
| Sehemu ya msalaba ya kondakta AWG (Upande wa mguso) | 26 ... 14 |
| Muda wa kawaida wa majibu (Hali za mazingira) | 10 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C |
| Sehemu ngumu ya kondakta (Upande wa mguso) | 0.14 mm² ... 2.5 mm² |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| Hali ya uendeshaji (Upande wa kutoa data ya muunganisho) | 100% operating factor |
| UL, Marekani/Kanada (Upande wa kutoa data ya muunganisho) | cUL 508 |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 24 V DC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Push-in connection |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa mguso) | 0.14 mm² ... 2.5 mm² |
| Nafasi ya kupachika (Upande wa kutoa data ya muunganisho) | any |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Jumla) | V0 |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 18 mA |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 192 W (24 V DC) |
| Kiwango cha ulinzi (Upande wa kutoa data ya muunganisho) | RT II (Relay) |
| Volti ya majaribio PDT/PDT (Upande wa kutoa data ya muunganisho) | 2.5 kV AC (50 Hz, 1 min.) |
| Maagizo ya uunganishaji (Upande wa kutoa data ya muunganisho) | In rows with zero spacing |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -20 °C ... 85 °C |
| Muda wa huduma ya mitambo (Upande wa kutoa data ya muunganisho) | 5x 106cycles |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 26 ... 14 |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.14 mm² ... 2.5 mm² |
| Mgusano wa vilima/mgusano wa relay ya volteji (Upande wa kutoa data ya muunganisho) | 4 kV AC (50 Hz, 1 min.) |
Maelezo ya Bidhaa
PLC-INTERFACE, composed of socket relay and relay with plug-in power contact with manual activation, integrated status LED and free circulation diode, Push-in connection, 2 switched contacts, Free cir
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
14 mm PLC basic terminal block without relay, for mounting on DIN rail NS 35/7,5, Push-in connection, 2 PDT, Input voltage 24 V DC
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
