PC 6/ 3-G1-7,62 BK

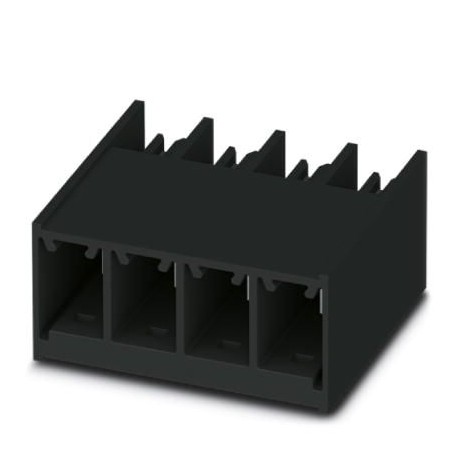

PC 6/ 3-G1-7,62 BK 1717017 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4245 kwenye hisa
Vipimo Muhimu
GTIN:4055626514949
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:1717017
Kitengo cha kufungasha:25 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626514949 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 1717017 |
| Kitengo cha kufungasha | 25 pc |
| Nchi ya asili | CN (China) |
| Nambari ya ushuru maalum | 85366930 |
| (Hali ya mazingira) | Test passed |
| Kiasi cha chini cha oda | 25 pc |
| Matokeo (Jaribio la Kuondoa) | Test passed |
| Hoja (Takwimu Muhimu za Kibiashara) | 7.62 mm |
| Idadi ya mizunguko (Jaribio la kuvuta nje) | 25 |
| Vipimo (Jaribio la kuvuta nje) | IEC 60512-15-1:2008-05 |
| Lami (Data ya nyenzo - makazi) | 7.62 mm |
| Mkondo uliokadiriwa (Sifa za bidhaa) | 41 A |
| Jaribio la vipimo (Jaribio la kuvuta nje) | Test passed IEC 60512-1-2:2002-02 |
| Matokeo ya jaribio (Hali ya mazingira) | Test passed |
| Mkazo wa baridi (Vipimo vya Uimara (B)) | -40 °C/2 h |
| Vipimo (Vipimo vya hali ya hewa (D)) | IEC 61984:2008-10 |
| Vipimo (Mizunguko ya halijoto) | IEC 61984 |
| Vipimo vya jaribio (Jaribio la kuvuta nje) | IEC 61984 |
| Uchunguzi wa kuona (Jaribio la kuvuta nje) | Test passed IEC 60512-1-1:2002-02 |
| Aina ya kupachika (Data Muhimu ya Biashara) | Wave soldering |
| Nguvu ya jaribio kwa kila nafasi. (Jaribio la kuvuta nje) | 20 N |
| (Njia ya kukomesha na kuunganisha) | Test passed |
| Mfumo wa programu-jalizi (Data Muhimu ya Biashara) | POWER COMBICON 6 |
| Vipimo (Vipimo vya Uimara (B)) | ISO 6988:1985-02 |
| Vipimo (Vipimo vya mitambo (A)) | IEC 60512-9-1:2010-03 |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 8.450 g |
| Kipimo a (Data ya nyenzo - makazi) | 15.24 mm |
| Upinzani wa alama (Jaribio la kuvuta nje) | Test passed IEC 60068-2-70:1995-12 |
| Mkazo wa joto (Vipimo vya Uimara (B)) | 100 °C/168 h |
| Aina ya mawasiliano (Takwimu Muhimu za Kibiashara) | Male connector |
| Upana [w] (Data ya nyenzo - makazi) | 23.26 mm |
| Urefu [ h ] (Data ya nyenzo - makazi) | 16.1 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 28.2 mm |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 1 |
| Mkazo wa kutu (Vipimo vya Uimara (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Upolarization na coding (Jaribio la kuvuta nje) | Test passed IEC 60512-13-5:2006-02 |
| Aina mbalimbali za makala (Data Muhimu za Kibiashara) | PC 6/..-G1 |
| Nyenzo ya mguso (Vigezo vya umeme) | Cu alloy |
| Vipimo vya pini (Data ya nyenzo - makazi) | 0.8 x 1 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 2.6 mm |
| Idadi ya nafasi (Takwimu Muhimu za Kibiashara) | 3 |
| Upinzani wa mguso R1 (Vipimo vya mitambo (A)) | 0.7 mΩ |
| Upinzani wa mguso R2 (Vipimo vya mitambo (A)) | 0.7 mΩ |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA GF |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 6 kV |
| Jaribio la muunganisho wa kondakta (Hali za mazingira) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| Aina ya kifungashio (Vipimo vya bidhaa) | packed in cardboard |
| Maelezo mafupi ya makala (Data Muhimu za Kibiashara) | Printed-circuit board connector |
| Vipande kwa kila kifurushi (Vipimo vya bidhaa) | 25 |
| Sifa za uso (Vigezo vya umeme) | Tin-plated |
| Voltage (Vipimo vya mitambo kulingana na kiwango) | 630 V |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | IEC 60998-2-3:2002-12 |
| Mizunguko ya kuingiza/kutoa (Vipimo vya kiufundi (A)) | 25 |
| Volti ya insulation iliyokadiriwa (III/2) (Sifa za bidhaa) | 630 V |
| Punguza nguvu kwa kila nafasi takriban (Jaribio la kuvuta nje) | 16 N |
| Nguvu ya kuingiza kwa kila nafasi takriban (Jaribio la kuvuta nje) | 13 N |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 13.5 mm |
| Vipimo (Vibali vya hewa na umbali wa kuteleza) | IEC 60998-2-3:2002-12 |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Vipimo (Vipimo vya mitambo kulingana na kiwango) | IEC 60664-1:2007-04 |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya bidhaa) | Pcs. |
| Volti inayostahimili masafa ya nguvu (Vipimo vya Uimara (B)) | 4.26 kV |
| Volti inayostahimili masafa ya nguvu (Vipimo vya mitambo (A)) | 4.26 kV |
| Matokeo, kiwango cha ulinzi, msimbo wa IP (Vipimo vya hali ya hewa (D)) | Finger safety with IP20 test finger |
| Mizunguko ya halijoto (Umbali wa hewa na utelezi) | 384 |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya Uimara (B)) | 9.8 kV |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya kiufundi (A)) | 9.8 kV |
| Jaribio la uharibifu wa kondakta na kulegea (Hali ya mazingira) | IEC 60998-2-3:2002-12 |
| Jaribu - muunganisho na uondoaji unaorudiwa (Hali za mazingira) | IEC 60998-2-3:2002-12 |
| Eneo la mguso wa uso wa chuma (safu ya juu) (Vigezo vya umeme) | Tin (2 - 4 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Vigezo vya umeme) | Tin (2 - 4 µm Sn) |
| Vipimo vya majaribio (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | IEC 61984 |
| Eneo la mguso wa uso wa chuma (safu ya kati) (Vigezo vya umeme) | Nickel (1.3 - 3 µm Ni) |
| Kikundi cha nyenzo za kuhami joto (Vipimo vya mitambo kulingana na kiwango) | I |
| Eneo la kusugulia uso wa chuma (safu ya kati) (Vigezo vya umeme) | Nickel (1.3 - 3 µm Ni) |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Vipimo vya mitambo kulingana na kiwango) | 6 kV |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 6 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Vipimo vya mitambo kulingana na kiwango) | 6 kV |
| Volti ya insulation iliyokadiriwa (II/2) (Vipimo vya mitambo kulingana na kiwango) | 1000 V |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 630 V |
| Volti ya insulation iliyokadiriwa (III/3) (Vipimo vya mitambo kulingana na kiwango) | 630 V |
| Mkondo wa majaribio (sehemu ya chini kabisa) (Vibali vya hewa na umbali wa kuteleza) | 32 A DC |
| Punguza nguvu kwa kila nafasi takriban (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | 16 N |
| Nguvu ya kuingiza kwa kila nafasi takriban (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | 13 N |
| Kishikilia mguso katika mahitaji ya kuingiza >20 N (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | Test passed |
| Ubaguzi unapoingizwa mahitaji >20 N (Uwezo wa sasa wa kubeba / mikunjo inayopunguza kasi) | Test passed |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 16 mm² / flexible / > 100 N |
