PACT RCP-4000A-UIRO-D190
PACT RCP-4000A-UIRO-D190 2906233 PHOENIX CONTACT Current transformer
$0.00USD
4556 kwenye hisa
Vipimo Muhimu
GTIN:4055626048260
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2906233
Ukurasa wa katalogi:Page 237 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626048260 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2906233 |
| Ukurasa wa katalogi | Page 237 (C-5-2017) |
| Kitengo cha kufungasha | 1 pc |
| (Vipimo) | -40 °C ... 85 °C (Measuring transducer) |
| Nchi ya asili | DE (Germany) |
| Nambari ya ushuru maalum | 85437090 |
| (Hali ya mazingira) | IEC 61010-2-032 |
| Torque (Data ya jumla) | 0.5 Nm ... 0.6 Nm |
| Kina (Data ya muunganisho) | 120.50 mm |
| Upana (Data ya muunganisho) | 6.20 mm |
| Urefu (Data ya muunganisho) | 110.50 mm |
| Uzi wa skrubu (Data ya jumla) | M3 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Urefu wa juu zaidi (Vipimo) | > 4000 m |
| Jina la muunganisho (Data ya jumla) | Measuring transducer side |
| (Kupima matokeo ya ishara ya koili) | 0 V ... 10.5 V (can be set via software) |
| Urefu wa kukatwa (Data ya jumla) | 10 mm |
| Uzingatiaji (Hali za mazingira) | CE-compliant |
| Mbinu ya muunganisho (Data ya jumla) | Screw connection |
| Utoaji wa kelele (Hali ya mazingira) | EN 61000-6-4 |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 478.000 g |
| (Kupima matokeo ya ishara ya kibadilishaji) | 600 V AC (rms CAT IV) |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Matumizi ya nguvu (Data Muhimu ya Biashara) | ≤ 1 W (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| (Data ya jumla ya kupimia kibadilishaji data) | IEC 61010-2-032 |
| Kiwango cha uchafuzi wa mazingira (Hali ya mazingira) | 2 |
| Kutengwa kwa umeme (Hali ya mazingira) | Reinforced insulation in accordance with IEC 61010-1 |
| Kategoria ya volteji kupita kiasi (Hali za mazingira) | II |
| Viwango/kanuni (Mazingira ya Mazingira) | IEC 61010-1 |
| Volti ya majaribio (Data ya jumla, koili ya kupimia) | 3 kV (50 Hz, 1 min.) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -30 °C ... 80 °C (Measuring coil) |
| Volti ya usambazaji wa kawaida (Data Muhimu ya Biashara) | 24 V DC |
| Hitilafu ya nafasi (Kupima usambazaji wa kibadilishaji cha data) | < 1 % |
| Hitilafu ya mstari (Kupima usambazaji wa kibadilishaji) | 0.1 % |
| Volti ya insulation iliyokadiriwa (Hali ya mazingira) | 300 V |
| UL, Marekani/Kanada (Data ya jumla, koili ya kupimia) | UL 508 Listed |
| Masafa (Data ya jumla, koili ya kupimia) | 16 Hz ... 1000 Hz |
| Sehemu ya juu ya kondakta AWG (Data ya jumla) | 16 |
| Sehemu ya chini ya AWG ya kondakta (Data ya jumla) | 26 |
| Nyenzo ya makazi (Data ya jumla, koili ya kupimia) | PBT |
| Insulation (Kupima matokeo ya ishara ya transducer) | double insulation |
| Kupima kiwango cha ulinzi wa koili (Vipimo) | IP67 (not assessed by UL) |
| Upeo wa juu wa sehemu nzima ya kondakta. (Data ya jumla) | 1.5 mm² |
| Sehemu nzima ya kondakta, sehemu ya chini kabisa (Data ya jumla) | 0.2 mm² |
| Impedans ya kuingiza (Kupima data ya kuingiza kibadilishaji) | > 100 kΩ |
| Volti ya majaribio (Kupima matokeo ya ishara ya kibadilishaji) | 10.45 kV (DC / 1 min.) |
| Nyenzo ya koili (Kupima matokeo ya ishara ya kibadilishaji) | Elastollan |
| Utangamano wa sumakuumeme (Hali za mazingira) | Conformance with EMC Directive 2004/108/EC |
| Kiwango cha volteji cha usambazaji wa kawaida (Data Muhimu ya Biashara) | 9.6 V DC ... 30 V DC |
| Usahihi wa msingi (Kupima matokeo ya ishara ya kibadilishaji) | |
| UL, Marekani/Kanada (Kupima matokeo ya mawimbi ya kibadilishaji) | UL 61010 Recognized |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C (Measuring coil) |
| Sehemu nzima ya kondakta inayonyumbulika kwa kiwango cha juu zaidi. (Data ya jumla) | 1.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Data ya jumla) | 0.2 mm² |
| Ishara ya kutoa ya sasa (Kupima matokeo ya ishara ya koili) | 0 mA ... 20 mA (via DIP switch) |
| Ishara ya kutoa volteji (Kupima matokeo ya ishara ya koili) | 0 V ... 10 V (via DIP switch) |
| Inaweza kusanidiwa/kupangwa (Kupima data ya kuingiza koili) | Via DIP switches |
| Nyenzo ya makazi (Kupima matokeo ya ishara ya kibadilishaji) | PC |
| Safu za kupimia (mkondo) (Kupima data ya ingizo la koili) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
| Kupima kiwango cha ulinzi wa transducer (Vipimo) | IP20 |
| Kiwango cha kupimia masafa (Kupima usambazaji wa kibadilishaji) | 40 Hz ... 20000 Hz |
| Ishara ya kuingiza (kwa 50 Hz) (Kupima data ya kuingiza kibadilishaji) | 100 mV (1000 A) |
| Hitilafu ya juu zaidi ya upitishaji (Data ya jumla, koili ya kupimia) | ≤ 0.5 % (From the range end value) |
| Kiwango cha uchafuzi (Data ya jumla ya kupimia transducer) | 2 |
| Urefu wa kebo ya mawimbi (Kupima matokeo ya mawimbi ya kibadilishaji) | 3000 mm |
| Ishara ya kutoa (kwa 50 Hz) (Kupima ingizo la ishara ya kibadilishaji) | 100 mV (no load, at 1,000 A) |
| Kategoria ya overvoltage (Data ya jumla ya kupimia transducer) | II |
| Urefu wa koili ya kupimia (Kupima matokeo ya ishara ya kibadilishaji) | 600 mm |
| Volti ya insulation iliyokadiriwa (Kupima matokeo ya ishara ya transducer) | 1000 V AC (rms CAT III) |
| Viwango/kanuni (Data ya jumla ya kupimia kibadilishaji data) | IEC 61010-1 |
| Pato la mkondo wa mzigo/matokeo (Kupima matokeo ya ishara ya koili) | ≤ 600 Ω (20 mA) |
| Kipenyo cha koili ya kupimia (Kupima matokeo ya ishara ya kibadilishaji) | 8.3 mm ±0.2 mm |
| Hitilafu ya kawaida ya kupima (Data ya jumla ya kipimo cha kibadilishaji data) | < 1 % |
| Mstari wa ishara ya muundo wa kondakta (Kupima matokeo ya ishara ya kibadilishaji) | 2x 0.22 mm (Signal (tinned)) |
| Volti ya kutoa (katika operesheni isiyo na mzigo) (Kupima ingizo la ishara ya kibadilishaji) | VOUT= M * dI/dt |
| Volti ya kutoa (sinusoidal, katika operesheni isiyo na mzigo) (Kupima ingizo la ishara ya transducer) | 100 mV (VOUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A)) |
Maelezo ya Bidhaa

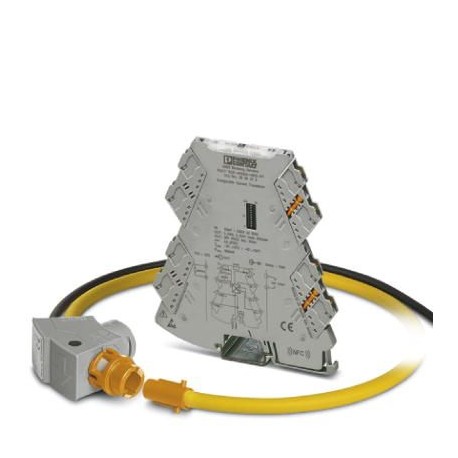

The set consists of a 4-way separation amplifier with screw connection technology and a Rogowski coil with a length of 600 mm and a diameter of 190 mm for AC current measurement in busbars and high-vo
