MVSTBR 2,5/ 9-ST-5,08 BD2X6-.9

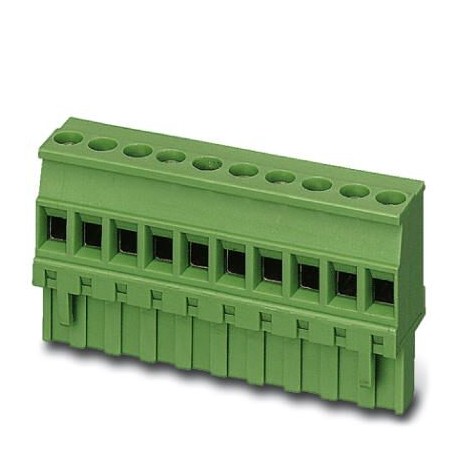

MVSTBR 2,5/ 9-ST-5,08 BD2X6-.9 1031222 PHOENIX CONTACT Printed-circuit board connector MVSTBR 2,5/ 9-ST-5,08..
$0.00USD
3771 kwenye hisa
Vipimo Muhimu
GTIN:4055626534381
Ufunguo wa kuagiza:1031222
(Michoro):
Kitengo cha kufungasha:1
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626534381 |
| Ufunguo wa kuagiza | 1031222 |
| (Michoro) | |
| Kitengo cha kufungasha | 1 |
| Lami (Michoro) | 5.08 mm |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Nambari ya ushuru maalum | 85366990 |
| (Hali ya mazingira) | Test passed |
| Matokeo (Jaribio la Kuondoa) | Test passed |
| Mfumo wa programu-jalizi (Michoro) | CLASSIC COMBICON |
| Kumbuka (Uwezo wa muunganisho) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina ya mguso (Michoro) | Female connector |
| Idadi ya viwango (Michoro) | 1 |
| Mbinu ya muunganisho (Michoro) | Screw connection with tension sleeve |
| Aina mbalimbali za makala (Michoro) | MVSTBR 2,5/..-ST |
| eCl@ss 4.0 (Uainishaji) | 27260700 |
| eCl@ss 4.1 (Uainishaji) | 27260700 |
| eCl@ss 5.0 (Uainishaji) | 27260700 |
| eCl@ss 5.1 (Uainishaji) | 27260700 |
| eCl@ss 6.0 (Uainishaji) | 27260700 |
| eCl@ss 7.0 (Uainishaji) | 27440309 |
| eCl@ss 8.0 (Uainishaji) | 27440309 |
| eCl@ss 9.0 (Uainishaji) | 27440309 |
| Idadi ya mizunguko (Jaribio la kuvuta nje) | 25 |
| Vipimo (Jaribio la kuvuta nje) | IEC 60512-15-1:2008-05 |
| Volti ya nambari (Sifa za bidhaa) | 320 V |
| Idadi ya nafasi (Michoro) | 9 |
| Torque (Vigezo vya umeme) | 0.5 Nm ... 0.6 Nm |
| Idadi ya uwezekano (Michoro) | 9 |
| Lami (Data ya nyenzo - makazi) | 5.08 mm |
| Volti iliyokadiriwa (Sifa za bidhaa) | 250 V |
| Jaribio la vipimo (Jaribio la kuvuta nje) | Test passed IEC 60512-1-2:2002-02 |
| Kichwa cha skrubu cha umbo la gari (Michoro) | Slotted (L) |
| Idadi ya miunganisho (Michoro) | 9 |
| Mkondo wa nominella (Sifa za bidhaa) | 12 A |
| inayoweza kuchomekwa (Vigezo vya umeme) | Yes |
| Mkazo wa baridi (Vipimo vya Uimara (B)) | -40 °C/2 h |
| Vipimo (Vipimo vya hali ya hewa (D)) | IEC 61984:2008-10 |
| Uchunguzi wa kuona (Jaribio la kuvuta nje) | Test passed IEC 60512-1-1:2002-02 |
| Nguvu ya jaribio kwa kila nafasi. (Jaribio la kuvuta nje) | 33 N |
| (Njia ya kukomesha na kuunganisha) | 2.5 mm² / flexible / > 50 N |
| Maelezo mafupi ya makala (Michoro) | Printed-circuit board connector |
| Vipimo (Vipimo vya Uimara (B)) | ISO 6988:1985-02 |
| Vipimo (Vipimo vya mitambo (A)) | IEC 60512-9-1:2010-03 |
| Kipimo a (Data ya nyenzo - makazi) | 40.64 mm |
| Upinzani wa alama (Jaribio la kuvuta nje) | Test passed IEC 60068-2-70:1995-12 |
| Mkazo wa joto (Vipimo vya Uimara (B)) | 100 °C/168 h |
| Upana [w] (Data ya nyenzo - makazi) | 45.72 mm |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Urefu [ h ] (Data ya nyenzo - makazi) | 26 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 12.5 mm |
| Volti iliyokadiriwa (II/2) (Sifa za bidhaa) | 630 V |
| Mkazo wa kutu (Vipimo vya Uimara (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Rangi ya nyumba (Data ya nyenzo - mwasiliani) | green (6021) |
| Upolarization na coding (Jaribio la kuvuta nje) | Test passed IEC 60512-13-5:2006-02 |
| Volti iliyokadiriwa (III/2) (Sifa za bidhaa) | 320 V |
| Urefu wa kukatwa (Vigezo vya umeme) | 7 mm |
| (Vipimo vya mazingira na uimara (E)) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Mbinu ya muunganisho (Vigezo vya umeme) | Screw connection with tension sleeve |
| Upinzani wa mguso R1 (Vipimo vya mitambo (A)) | 2.5 mΩ |
| Upinzani wa mguso R2 (Vipimo vya mitambo (A)) | 2.5 mΩ |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Sifa za bidhaa) | 4 kV |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Sifa za bidhaa) | 4 kV |
| Sifa za uso (Uwezo wa muunganisho) | hot-dip tin-plated |
| Aina ya kifungashio (Vipimo vya bidhaa) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya bidhaa) | 50 |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | IEC 60999-1:1999-11 |
| Mizunguko ya kuingiza/kutoa (Vipimo vya kiufundi (A)) | 25 |
| Punguza nguvu kwa kila nafasi takriban (Jaribio la kuvuta nje) | 6 N |
| RoHS ya China (Vipimo vya Mazingira na Uimara (E)) | Environmentally Friendly Use Period = 50 years |
| Nguvu ya kuingiza kwa kila nafasi takriban (Jaribio la kuvuta nje) | 8 N |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| REACh SVHC (Vipimo vya mazingira na uimara (E)) | Lead 7439-92-1 |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.2 mm² ... 2.5 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 26 mm |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Vipimo (Vipimo vya mitambo kulingana na kiwango) | IEC 60664-1:2007-04 |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C ... 100 °C (dependent on the derating curve) |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya bidhaa) | Pcs. |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 2.5 mm² |
| Volti inayostahimili masafa ya nguvu (Vipimo vya Uimara (B)) | 2.21 kV |
| Volti inayostahimili masafa ya nguvu (Vipimo vya mitambo (A)) | 2.21 kV |
| Kipimo cha silinda cha ekseli / kipenyo (Vigezo vya umeme) | 2.8 mm x 2.0 mm / 2.4 mm |
| Matokeo, kiwango cha ulinzi, msimbo wa IP (Vipimo vya hali ya hewa (D)) | Finger safety with IP20 test finger |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 24 ... 12 |
| Eneo la mguso wa uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (4 - 8 µm Sn) |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya Uimara (B)) | 4.8 kV |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya kiufundi (A)) | 4.8 kV |
| Jaribio la uharibifu wa kondakta na kulegea (Hali ya mazingira) | IEC 60999-1:1999-11 |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (4 - 8 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, imara (Vigezo vya umeme) | 0.2 mm² ... 1 mm² |
| Upinzani wa insulation, nafasi za jirani (Vipimo vya mitambo (A)) | > 0.2 TΩ |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Aina ya Mchoro: MVSTB(R/W) 2,5/...-ST yenye MDSTBVA 2,5/...-G-5,08 (Michoro) | |
| Aina ya Mchoro: MVSTBR 2,5/...-ST-5,08 yenye SMSTBA 2,5/...-G-5,08 (Michoro) | |
| Dokezo kwenye sehemu ya muunganisho (Vipimo vya mitambo kulingana na kiwango) | With connected conductor 4 mm² (solid). |
| Umbali wa kuruhusiwa na kuteleza (Vipimo vya kiufundi kulingana na kiwango) | IEC 60664-1:2007-04 |
| Punguza nguvu kwa kila nafasi takriban (Umbali wa hewa na utelezi) | 6 N |
| Nguvu ya kuingiza kwa kila nafasi takriban (Vibali vya hewa na umbali wa kuteleza) | 8 N |
| Aina ya Mchoro: MVSTBR 2,5/...-ST-5,08 yenye CC 2,5/...-G-5,08 P26THR (Michoro) | |
| Aina ya Mchoro: MVSTB(R/W) 2,5/...-ST-5,08 yenye MDSTBA 2,5/...-G-5,08 (Michoro) | |
| Aina ya Mchoro: MVSTB(R/W) 2,5/...-ST-5,08 yenye MSTBVA 2,5/...-G-5,08 (Michoro) | |
| Thamani ya chini kabisa ya umbali wa kuteleza (II/2) (Vipimo vya mitambo kulingana na kiwango) | 3.2 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/2) (Vipimo vya mitambo kulingana na kiwango) | 3 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/3) (Vipimo vya mitambo kulingana na kiwango) | 3.2 mm |
| Kishikilia cha mguso katika mahitaji ya kuingiza >20 N (Vibali vya hewa na umbali wa kuteleza) | Test passed |
| Ubaguzi unapoingizwa mahitaji >20 N (Vibali vya hewa na umbali wa kuteleza) | Test passed |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Kibali cha chini kabisa - uwanja usio na usawa (II/2) (Vipimo vya mitambo kulingana na kiwango) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/2) (Vipimo vya kiufundi kulingana na kiwango) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/3) (Vipimo vya mitambo kulingana na kiwango) | 3 mm |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 0.2 mm² / solid / > 10 N |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 1 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye sleeve ya plastiki (Vigezo vya umeme) | 0.5 mm² ... 1.5 mm² |
Maelezo ya Bidhaa
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, dimensioning voltage (III/2): 320 V, contact surface: Tin, contact type: Female connection, number o
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
DiagramType: MVSTBR 2,5/...-ST-5,08 with CC 2,5/...-G-5,08 P26THR
