MSB 2,5-NS 35-PE

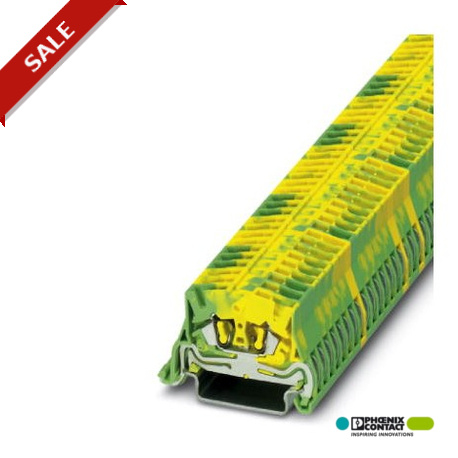

MSB 2,5-NS 35-PE 3244148 PHOENIX CONTACT Mini feed-through terminal block, Connection method: Spring-cage co..
$2.69USD
3749 kwenye hisa
Vipimo Muhimu
Dokezo:Please observe the current carrying capacity of the DIN rails.
Rangi:green-yellow
Upana:5.2 mm
Urefu:42.7 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Dokezo | Please observe the current carrying capacity of the DIN rails. |
| Rangi | green-yellow |
| Upana | 5.2 mm |
| Urefu | 42.7 mm |
| Kiwango cha ASD | 0.02 g²/Hz |
| Fomu ya mshtuko | Half-sine |
| Kuongeza kasi | 0.8g |
| Mtihani wa wigo | Service life test category 1, class B, body mounted |
| Muda wa mshtuko | 30 ms |
| Masafa ya majaribio | f1= 5 Hz to f2= 150 Hz |
| Upana wa kifuniko cha mwisho | 4 mm |
| Urefu NS 35/15 | 39.5 mm |
| Fungua paneli ya pembeni | JA |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Urefu NS 35/7,5 | 32 mm |
| Idadi ya viwango | 1 |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Urefu wa kukatwa | 8 mm |
| Mbinu ya muunganisho | Spring-cage connection |
| Ulinzi wa vidole | guaranteed |
| Matokeo ya mtihani wa mshtuko | Test passed |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 8 kV |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 2 |
| Muda wa jaribio kwa kila mhimili | 5 h |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A3 |
| Kinga ya nyuma ya mkono | guaranteed |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Vipimo vya mtihani, mtihani wa mshtuko | DIN EN 50155 (VDE 0115-200):2008-03 |
| Sehemu ya msalaba ya kondakta AWG ya juu zaidi. | 12 |
| Sehemu ya msalaba ya kondakta AWG dakika. | 28 |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-2 |
| Sehemu ya msalaba ya kondakta imara ya kiwango cha juu. | 4 mm² |
| Sehemu nzima ya kondakta dakika. | 0.08 mm² |
| Vipimo vya mtihani wa ulinzi wa mshtuko | DIN EN 50274 (VDE 0660-514):2002-11 |
| Sehemu ya msalaba ya kondakta inayonyumbulika kwa kiwango cha juu. | 2.5 mm² |
| Sehemu ya msalaba ya kondakta inabadilika kwa kiwango cha chini. | 0.08 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Matokeo ya jaribio la kelele ya mtetemo, kasi ya intaneti | Test passed |
| Sehemu ya juu zaidi ya kondakta wa AWG, inayonyumbulika | 14 |
| Sehemu ya chini ya kondakta wa AWG, inayonyumbulika | 28 |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Vipimo vya majaribio, mtetemo, kelele ya mtandao mpana | DIN EN 50155 (VDE 0115-200):2008-03 |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete chenye sehemu ya juu zaidi ya plastiki. | 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete chenye sehemu ndogo ya plastiki. | 0.14 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete kisicho na kifuko cha plastiki cha juu zaidi. | 2.5 mm² |
| Sehemu ya msalaba ya kondakta inanyumbulika, ikiwa na kipete bila mkono wa plastiki. | 0.14 mm² |
| Viendeshaji 2 vyenye sehemu moja, vimekwama, feri MAPACHA zenye sleeve ya plastiki, upeo. | 0.5 mm² |
Maelezo ya Bidhaa
Ground terminal Mini, number of connections: 2, connection type: Spring connection, 1st floor, Sizing cross-section: 2.5 mm², cross-section: 0.08 mm² - 4 mm², mounting class: NS 35/7.5, NS 35/15, colo
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
