MKDSP 25/ 4-15,00 GY BDWH:1-4

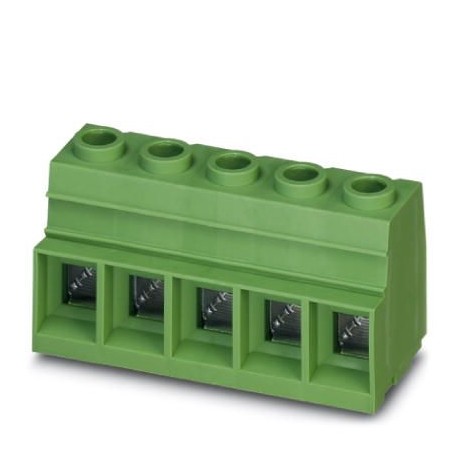

MKDSP 25/ 4-15,00 GY BDWH:1-4 1755062 PHOENIX CONTACT PCB terminal block
$0.00USD
3960 kwenye hisa
Vipimo Muhimu
GTIN:4046356332132
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:1755062
Kitengo cha kufungasha:25 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356332132 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 1755062 |
| Kitengo cha kufungasha | 25 pc |
| Nchi ya asili | SK (Slovakia) |
| Nambari ya ushuru maalum | 85369010 |
| (Hali ya mazingira) | |
| Kiasi cha chini cha oda | 25 pc |
| Joto kavu (Jaribio la mtetemo) | 168 h/100°C |
| Volti (Vipimo vya umeme) | 1000 V |
| Joto la unyevunyevu (Jaribio la mtetemo) | 48 h/30 °C/92 % |
| Hoja (Takwimu Muhimu za Kibiashara) | 15 mm |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Matokeo ya jaribio (jaribio la mtetemo) | Test passed |
| Torque (Vigezo vya umeme) | 2.5 Nm ... 4.5 Nm (≤ 25 mm² = 2.5 Nm; 35 mm² = 4.5 Nm) |
| Lami (Data ya nyenzo - makazi) | 15 mm |
| Mkondo uliokadiriwa (Sifa za bidhaa) | 125 A |
| Mpangilio wa PIN (Data Muhimu ya Biashara) | Linear 2x2 pinning |
| Uzi wa skrubu (Data Muhimu ya Biashara) | M5 |
| Vipimo vya jaribio (Jaribio la kuvuta nje) | IEC 60998-2-1 (in parts) |
| Aina ya kupachika (Data Muhimu ya Biashara) | Wave soldering |
| Vipimo vya jaribio (Jaribio la mtetemo) | IEC 60998-2-1:1990-04 |
| (Njia ya kukomesha na kuunganisha) | 25 mm² / flexible / > 135 N |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 82.800 g |
| Kipimo a (Data ya nyenzo - makazi) | 45 mm |
| Upana [w] (Data ya nyenzo - makazi) | 60 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Urefu [ h ] (Data ya nyenzo - makazi) | 43.5 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 31 mm |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 1 |
| Mbinu ya muunganisho (Data Muhimu ya Biashara) | Screw connection with tension sleeve |
| Aina mbalimbali za makala (Data Muhimu za Kibiashara) | MKDSP 25 |
| Vipimo vya pini (Data ya nyenzo - makazi) | 1.2 x 1.2 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 4.5 mm |
| Urefu wa kukatwa (Vigezo vya umeme) | 18 mm |
| Idadi ya nafasi (Takwimu Muhimu za Kibiashara) | 4 |
| Hali ya uwasilishaji (Vipimo vya muundo wa PCB) | Open clamping space |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.6 mm |
| Kichwa cha skrubu cha umbo la kiendeshi (Data Muhimu ya Biashara) | Philipps recess with slotted Torx (H1L) |
| Kikundi cha nyenzo za kuhami joto (Vipimo vya umeme) | I |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Vipimo vya umeme) | 8 kV |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 8 kV |
| Sifa za uso (Uwezo wa muunganisho) | Tin-plated |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 25 |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya umeme) | 8 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Vipimo vya umeme) | 8 kV |
| Maelezo mafupi ya makala (Data Muhimu za Kibiashara) | PCB terminal block |
| Aina ya ufungashaji wa nje (Vipimo vya muundo wa PCB) | Carton |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | IEC 60998-2-1:1990-04 |
| Volti ya insulation iliyokadiriwa (II/2) (Vipimo vya umeme) | 1000 V |
| Volti ya insulation iliyokadiriwa (III/2) (Sifa za bidhaa) | 1000 V |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya umeme) | 1000 V |
| Volti ya insulation iliyokadiriwa (III/3) (Vipimo vya umeme) | 1000 V |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.5 mm² ... 35 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 39 mm |
| Vipimo (Vibali vya hewa na umbali wa kuteleza) | IEC 60998-2-1 (in parts) |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Joto kavu (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | 168 h/100°C |
| Mkondo uliokadiriwa (Vipimo vya mitambo kulingana na kiwango) | 125 A |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.5 mm² ... 35 mm² |
| Joto lenye unyevunyevu (Uwezo wa kubeba sasa / mikunjo inayopungua) | 48 h/30 °C/92 % |
| Matokeo ya jaribio (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | Test passed |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 20 ... 2 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Vipimo vya majaribio (Uwezo wa sasa wa kubeba / mikunjo inayopungua) | IEC 60998-2-1:1990-04 |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, imara (Vigezo vya umeme) | 0.5 mm² ... 6 mm² |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 8 kV |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika (Vigezo vya umeme) | 0.5 mm² ... 6 mm² |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya mitambo kulingana na kiwango) | 1000 V |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Muunganisho katika hali ya kawaida (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | EN-VDE |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 0.5 mm² / solid / > 30 N |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Vigezo vya umeme) | 1.5 mm² ... 35 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 1 mm² ... 35 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko visivyo na kifuniko cha plastiki (Vigezo vya umeme) | 0.5 mm² ... 4 mm² |
| Viendeshaji 2 vyenye sehemu moja, vilivyokwama, vyenye feri TWIN zenye sleeve ya plastiki (Vigezo vya umeme) | 0.5 mm² ... 16 mm² |
| Upinzani dhidi ya kuzeeka, hali ya unyevunyevu, kuingia kwa vitu vigumu na kuingia kwa maji yenye madhara (Uwezo wa kubeba sasa / mikunjo inayoharibika) | Test passed IEC 60998-2-1:1990-04 168 h/100°C 48 h/30 °C/92 % |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 125 A, nominal voltage (III/2): 1000 V, nominal cross-section: 35 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4
