MKDSP 10N/ 5-10,16 GY BDNZ02649

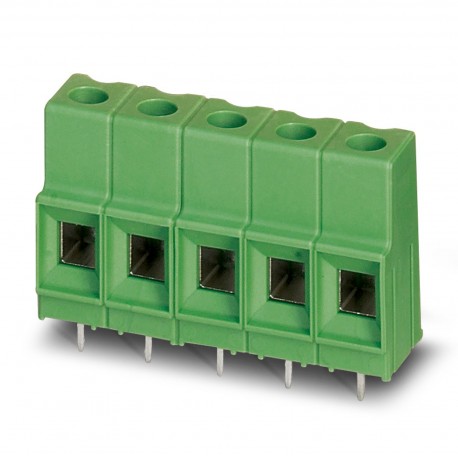

MKDSP 10N/ 5-10,16 GY BDNZ02649 1774302 PHOENIX CONTACT PCB terminal block
$0.00USD
3501 kwenye hisa
Vipimo Muhimu
GTIN:4046356481755
Ufunguo wa kuagiza:1774302
(Michoro):
Kitengo cha kufungasha:1
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356481755 |
| Ufunguo wa kuagiza | 1774302 |
| (Michoro) | |
| Kitengo cha kufungasha | 1 |
| Lami (Michoro) | 10.16 mm |
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0 (ETIM) | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0 (ETIM) | 39121432 |
| UNSPSC 21.0 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| Nambari ya ushuru maalum | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| (Hali ya mazingira) | Test passed |
| Mpangilio wa pini (Michoro) | Linear double pinning |
| Uzi wa skrubu (Michoro) | M4 |
| Aina ya kupachika (Michoro) | Wave soldering |
| Joto kavu (Jaribio la mtetemo) | 168 h/100°C |
| Kumbuka (Uwezo wa muunganisho) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Joto la unyevunyevu (Jaribio la mtetemo) | 48 h/30 °C/92 % |
| Idadi ya viwango (Michoro) | 1 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Mbinu ya muunganisho (Michoro) | Screw connection with tension sleeve |
| Aina mbalimbali za makala (Michoro) | MKDSP 10N |
| eCl@ss 4.0 (Uainishaji) | 27141100 |
| eCl@ss 4.1 (Uainishaji) | 27141100 |
| eCl@ss 5.0 (Uainishaji) | 27141100 |
| eCl@ss 5.1 (Uainishaji) | 27261100 |
| eCl@ss 6.0 (Uainishaji) | 27261100 |
| eCl@ss 7.0 (Uainishaji) | 27440401 |
| eCl@ss 8.0 (Uainishaji) | 27440401 |
| eCl@ss 9.0 (Uainishaji) | 27440401 |
| Mkondo uliokadiriwa (Jaribio la kuvuta nje) | 76 A |
| Volti ya nambari (Sifa za bidhaa) | 1000 V |
| Idadi ya nafasi (Michoro) | 5 |
| Matokeo (Jaribio la kupanda kwa halijoto) | Test passed |
| Torque (Vigezo vya umeme) | 1.2 Nm ... 1.5 Nm |
| Idadi ya uwezekano (Michoro) | 5 |
| Lami (Data ya nyenzo - makazi) | 10.16 mm |
| Volti iliyokadiriwa (Sifa za bidhaa) | 690 V |
| Kichwa cha skrubu cha umbo la gari (Michoro) | Slotted (L) |
| Idadi ya miunganisho (Michoro) | 5 |
| Vipimo (Vipimo vya umeme) | IEC 60664-1:2007-04 |
| Amplitude (Jaribio la kupanda kwa halijoto) | 0.35 mm (10 - 60.1 Hz) |
| Masafa (Jaribio la kupanda kwa halijoto) | 10 - 150 - 10 Hz |
| Mkondo wa nominella (Sifa za bidhaa) | 76 A |
| inayoweza kuchomekwa (Vigezo vya umeme) | Yes |
| Kasi ya kufyatua (Jaribio la kupanda kwa halijoto) | 1 octave/min |
| (Njia ya kukomesha na kuunganisha) | 16 mm² / flexible / > 100 N |
| Kuongeza kasi (Jaribio la kupanda kwa halijoto) | 5 g (60.1 - 150 Hz) |
| Maelezo mafupi ya makala (Michoro) | PCB terminal block |
| Jaribio la muunganisho (Hali za mazingira) | IEC 60998-2-2:2002-12 |
| Kipimo a (Data ya nyenzo - makazi) | 40.64 mm |
| Volti iliyokadiriwa (III/2) (Jaribio la kuvuta nje) | 1000 V |
| Vipimo (Jaribio la kupanda kwa halijoto) | IEC 60068-2-6:2007-12 |
| Upana [w] (Data ya nyenzo - makazi) | 50.8 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 years |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Urefu [ h ] (Data ya nyenzo - makazi) | 34.3 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 18.4 mm |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Volti iliyokadiriwa (II/2) (Sifa za bidhaa) | 1000 V |
| Sehemu ya msalaba ya kondakta (Jaribio la kuvuta nje) | 16 mm² |
| Rangi ya nyumba (Data ya nyenzo - mwasiliani) | gray (7042) |
| Volti iliyokadiriwa (III/2) (Sifa za bidhaa) | 1000 V |
| Vipimo vya pini (Data ya nyenzo - makazi) | 1 x 0.9 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 5 mm |
| Urefu wa kukatwa (Vigezo vya umeme) | 10 mm |
| Mbinu ya muunganisho (Vigezo vya umeme) | Screw connection with tension sleeve |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.5 mm |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Jaribio la kuvuta nje) | 8 kV |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Sifa za bidhaa) | 6 kV |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 8 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Sifa za bidhaa) | 8 kV |
| Sifa za uso (Uwezo wa muunganisho) | Tin-plated |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 50 |
| Matokeo (Vibali vya hewa na umbali wa kuteleza) | Test passed |
| Muda wa jaribio kwa kila mhimili (Jaribio la kupanda kwa halijoto) | 2.5 h |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | IEC 60998-2-1:2002-12 |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Umbali wa kuondosha na kuteleza (Vipimo vya umeme) | IEC 60664-1:2007-04 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.5 mm² ... 16 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 29.3 mm |
| Vipimo (Vibali vya hewa na umbali wa kuteleza) | IEC 60998-1:2002-12 |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.5 mm² ... 16 mm² |
| Thamani ya chini kabisa ya umbali wa kuteleza (II/2) (Vipimo vya umeme) | 5 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/2) (Vipimo vya umeme) | 5 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/3) (Vipimo vya umeme) | 8 mm |
| (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | CUL |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 20 ... 6 |
| Jaribio la uharibifu wa kondakta na kulegea (Hali ya mazingira) | IEC 60998-2-1:2002-12 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Eneo la kusugulia uso wa chuma (safu ya kati) (Uwezo wa muunganisho) | Nickel (2 - 3 µm Ni) |
| Sehemu ya mwisho ya uso wa chuma (safu ya kati) (Uwezo wa muunganisho) | Nickel (2 - 3 µm Ni) |
| Kibali cha chini kabisa - uwanja usio na usawa (II/2) (Vipimo vya umeme) | 5.5 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/2) (Vipimo vya umeme) | 8 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/3) (Vipimo vya umeme) | 8 mm |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, imara (Vigezo vya umeme) | 0.5 mm² ... 4 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika (Vigezo vya umeme) | 0.5 mm² ... 4 mm² |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Muunganisho katika hali ya kawaida (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | EN-VDE |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 0.5 mm² / solid / > 20 N |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Vigezo vya umeme) | 0.5 mm² ... 16 mm² |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.5 mm² ... 16 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.5 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye sleeve ya plastiki (Vigezo vya umeme) | 0.5 mm² ... 6 mm² |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal cross-section: 16 mm², number of potentials: 5, number of rows: 1, number of poles per row: 5,
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
DiagramType: MKDSP 10N/...-10,16Tested in accordance with DIN EN 60512-5-2:2003-01Reduction factor = 1No. of positions: 5
