MKDS 3/17-5,08 PIN 3,5BD:L2-11

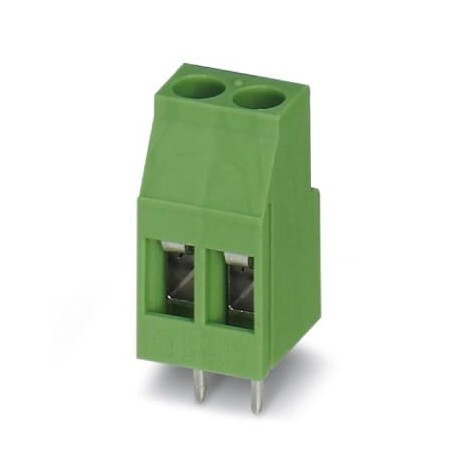

MKDS 3/17-5,08 PIN 3,5BD:L2-11 1822192 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. volta..
$0.00USD
3563 kwenye hisa
Vipimo Muhimu
GTIN:4046356997072
Ufunguo wa kuagiza:1822192
(Michoro):
Kitengo cha kufungasha:1
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356997072 |
| Ufunguo wa kuagiza | 1822192 |
| (Michoro) | |
| Kitengo cha kufungasha | 1 |
| Lami (Michoro) | 5.08 mm |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 18.0 (ETIM) | 39121432 |
| UNSPSC 19.0 (ETIM) | 39121432 |
| UNSPSC 20.0 (ETIM) | 39121432 |
| UNSPSC 21.0 (ETIM) | 39121432 |
| Nambari ya ushuru maalum | 85369010 |
| (Hali ya mazingira) | Test passed |
| Mpangilio wa pini (Michoro) | Linear pinning |
| Uzi wa skrubu (Michoro) | M3 |
| Aina ya kupachika (Michoro) | Wave soldering |
| Joto kavu (Jaribio la mtetemo) | 168 h/100°C |
| Kumbuka (Uwezo wa muunganisho) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Joto la unyevunyevu (Jaribio la mtetemo) | 48 h/30 °C/92 % |
| Idadi ya viwango (Michoro) | 1 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Mbinu ya muunganisho (Michoro) | Screw connection with tension sleeve |
| Dokezo (Taarifa za Ufungashaji) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Aina mbalimbali za makala (Michoro) | MKDS 3 |
| eCl@ss 5.1 (Uainishaji) | 27261100 |
| eCl@ss 6.0 (Uainishaji) | 27261100 |
| eCl@ss 7.0 (Uainishaji) | 27440401 |
| eCl@ss 8.0 (Uainishaji) | 27440401 |
| eCl@ss 9.0 (Uainishaji) | 27440401 |
| Mkondo uliokadiriwa (Jaribio la kuvuta nje) | 24 A |
| Volti ya nambari (Sifa za bidhaa) | 400 V |
| Idadi ya nafasi (Michoro) | 17 |
| Matokeo (Jaribio la kupanda kwa halijoto) | Test passed |
| Torque (Vigezo vya umeme) | 0.5 Nm ... 0.6 Nm |
| Idadi ya uwezekano (Michoro) | 17 |
| Lami (Data ya nyenzo - makazi) | 5.08 mm |
| Volti iliyokadiriwa (Sifa za bidhaa) | 250 V |
| Kichwa cha skrubu cha umbo la gari (Michoro) | Slotted (L) |
| Idadi ya miunganisho (Michoro) | 17 |
| Vipimo (Vipimo vya umeme) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Amplitude (Jaribio la kupanda kwa halijoto) | 0.35 mm (10 - 60.1 Hz) |
| Manukuu (Data ya nyenzo - makazi) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Masafa (Jaribio la kupanda kwa halijoto) | 10 - 150 - 10 Hz |
| Mkondo wa nominella (Sifa za bidhaa) | 24 A |
| inayoweza kuchomekwa (Vigezo vya umeme) | Yes |
| Kasi ya kufyatua (Jaribio la kupanda kwa halijoto) | 1 octave/min |
| (Njia ya kukomesha na kuunganisha) | 2.5 mm² / flexible / > 50 N |
| Kuongeza kasi (Jaribio la kupanda kwa halijoto) | 5 g (60.1 - 150 Hz) |
| Maelezo mafupi ya makala (Michoro) | PCB terminal block |
| Jaribio la muunganisho (Hali za mazingira) | IEC 60998-2-2:2002-12 |
| Aina ya noti (Taarifa za vifungashio) | Note on application |
| Kipimo a (Data ya nyenzo - makazi) | 81.28 mm |
| Nafasi ya kubandika (Data ya nyenzo - makazi) | 15.24 mm |
| Volti iliyokadiriwa (III/2) (Jaribio la kuvuta nje) | 400 V |
| Vipimo (Jaribio la kupanda kwa halijoto) | IEC 60068-2-6:1995-03 |
| Upana [w] (Data ya nyenzo - makazi) | 86.36 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 years |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Urefu [ h ] (Data ya nyenzo - makazi) | 23 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 11.2 mm |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Volti iliyokadiriwa (II/2) (Sifa za bidhaa) | 630 V |
| Sehemu ya msalaba ya kondakta (Jaribio la kuvuta nje) | 2.5 mm² |
| Rangi ya nyumba (Data ya nyenzo - mwasiliani) | green (6021) |
| Volti iliyokadiriwa (III/2) (Sifa za bidhaa) | 400 V |
| Vipimo vya pini (Data ya nyenzo - makazi) | 0.9 x 0.9 mm |
| Nafasi ya kubandika (Vipimo vya bidhaa) | 15.24 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 3.5 mm |
| Urefu wa kukatwa (Vigezo vya umeme) | 8 mm |
| Mbinu ya muunganisho (Vigezo vya umeme) | Screw connection with tension sleeve |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.3 mm |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Jaribio la kuvuta nje) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Sifa za bidhaa) | 4 kV |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Sifa za bidhaa) | 4 kV |
| Sifa za uso (Uwezo wa muunganisho) | Tin-plated |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 50 |
| Matokeo (Vibali vya hewa na umbali wa kuteleza) | Test passed |
| Muda wa jaribio kwa kila mhimili (Jaribio la kupanda kwa halijoto) | 2.5 h |
| Jaribio la kuvuta nje (Njia ya kukomesha na kuunganisha) | IEC 60998-2-1:2002-12 |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| Dokezo kwenye sehemu ya muunganisho (Vipimo vya umeme) | With connected conductor 4 mm² (solid). |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Umbali wa kuondosha na kuteleza (Vipimo vya umeme) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.2 mm² ... 4 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 18 mm |
| Vipimo (Vibali vya hewa na umbali wa kuteleza) | IEC 60998-1:2002-12 |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 2.5 mm² |
| Thamani ya chini kabisa ya umbali wa kuteleza (II/2) (Vipimo vya umeme) | 3.2 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/2) (Vipimo vya umeme) | 2 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/3) (Vipimo vya umeme) | 3.2 mm |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 24 ... 12 |
| Halijoto ya kawaida (mkusanyiko) (Taarifa ya jumla ya bidhaa) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) (Taarifa ya jumla ya bidhaa) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Jaribio la uharibifu wa kondakta na kulegea (Hali ya mazingira) | IEC 60998-2-1:2002-12 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (4 - 8 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (4 - 8 µm Sn) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Kibali cha chini kabisa - uwanja usio na usawa (II/2) (Vipimo vya umeme) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/2) (Vipimo vya umeme) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/3) (Vipimo vya umeme) | 3 mm |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, imara (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa ya jumla ya bidhaa) | -40 °C ... 70 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Muunganisho katika hali ya kawaida (Upinzani dhidi ya kuzeeka, unyevu na kupenya kwa vitu vikali) | EN-VDE |
| Sehemu ya msalaba ya kondakta / aina ya kondakta / nguvu ya mvutano (Njia ya kukomesha na kuunganisha) | 0.2 mm² / solid / > 10 N |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 0.75 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye sleeve ya plastiki (Vigezo vya umeme) | 0.5 mm² ... 1.5 mm² |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 17, number of rows: 1, number of poles per row: 1
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
DiagramType: MKDS 3/2 and MKDS 3/3Test following DIN EN 60512-5-2:2003-01Reduction factor = 1No. of positions: 5
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
