MK3DSMH 3/ 4-5,08-EX

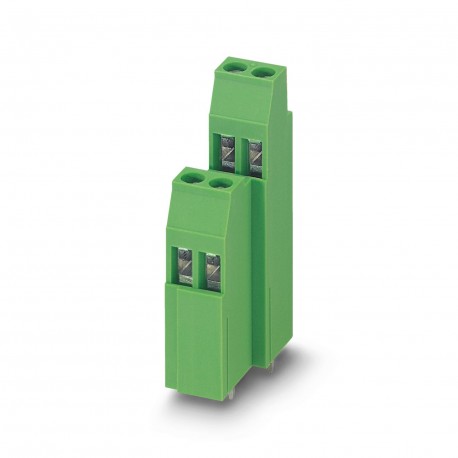

MK3DSMH 3/ 4-5,08-EX 1709257 PHOENIX CONTACT PCB terminal block
$0.00USD
3426 kwenye hisa
Vipimo Muhimu
:0.2 mm² ... 4 mm²
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Aina:PC terminal block can be aligned
Lami:5.08 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 0.2 mm² ... 4 mm² | |
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina | PC terminal block can be aligned |
| Lami | 5.08 mm |
| Rangi () | () |
| Mpangilio wa pini | Linear pinning |
| Mstari wa bidhaa | COMBICON Terminals M |
| Aina ya bidhaa | Printed circuit board terminal |
| Kipenyo cha shimo | 1.3 mm |
| Aina ya kupachika | Wave soldering |
| Utambulisho | 0344 II 2GD / Ex eb IIC Gb |
| Idadi ya safu mlalo | 2 |
| Vipimo vya pini | 0.9 x 0.9 mm |
| Familia ya bidhaa | MK3DSMH 3-EX |
| Marekebisho ya makala | 02 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu wa kukatwa | 7 mm |
| Mbinu ya muunganisho | Screw connection with tension sleeve |
| Cheti cha IECEx | IECEx KEM 07.0019 U |
| Kukaza torque | 0.5 Nm ... 0.6 Nm |
| Aina ya kifungashio | packed in cardboard |
| Mkondo wa nominella IN | 20 A |
| Volti ya kawaida ya Umoja wa Mataifa | 176 V |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 4 |
| Idadi ya uwezo | 8 |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 8 |
| Urefu wa pini ya solder [P] | 5 mm |
| Sifa za uso | Tin-plated |
| Kikundi cha nyenzo za kuhami joto | I |
| Pini za solder kwa kila uwezo | 1 |
| CTI kulingana na IEC 60112 | 600 |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 12 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 4 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -50 °C ... 110 °C |
| Cheti cha mtihani wa aina ya EU | KEMA 01ATEX2130 U |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Sehemu ya msalaba ya mkondo wa sasa / kondakta iliyokadiriwa | 19 A/2.5 mm² |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Tin (5 - 7 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) | Tin (5 - 7 µm Sn) |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 1.5 mm² |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki | 0.25 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 0.75 mm² |
Maelezo ya Bidhaa
Terminal block for printed circuit board, nominal current: 20 A, nominal cross-section: 2.5 mm², Number of potentials: 8, Number of rows: 2, Number of poles per row: 4, article family: MK3DSMH 3-EX, p
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
